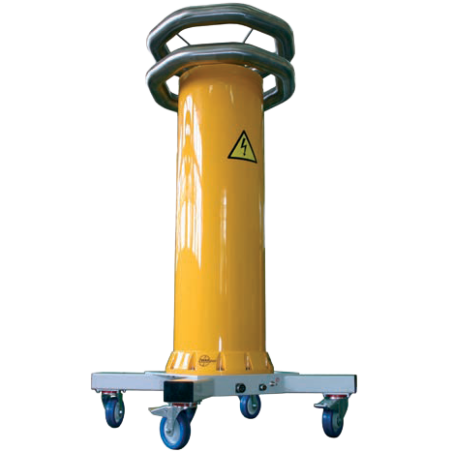

AC/DC тестови системи

Тези системи са проектирани да тестват якостта на диелектрици с променливо или постоянно напрежение. Те се използват главно в лаборатории за високо напрежение на изследователски и развойни звена, както и звена за контрол на качеството.

Характеристики:

• Системата се състои от тестов трансформатор HV (TP, TPJ или TPS), контролен панел (PS) и по избор делител (DN) и регулиращ трансформатор (TRP10);

• Диапазон на мощност до 100 kVA;

• Максимален диапазон на вторично напрежение до 300 kV;

• Управление чрез панел или контролна кутия, оборудвана с регулиращ автотрансформатор със задвижване, управлявано от микропроцесорен контролер;

• Контролер, позволяващ програмиране на стойността на напрежението, скоростта на увеличаване на напрежението и продължителността на теста;

• Системата може да бъде оборудвана с безчетков регулиращ трансформатор. TRP

• Измерване на напрежение с помощта на LV делител или кран от страна на HV;

• Оборудването на трансформатора с полувълнов токоизправител позволява създаването на система за изпитване на постоянно напрежение.

1) Възможно е производство на трансформатори с напрежение над 300 kV след консултация с производителя.

2) Възможно е производство на трансформатори с мощност над 10 kV след консултация с производителя.

Предимства:

• Предпазно заключване, предотвратяващо случайно включване на напрежението.

• Ръчно или автоматично управление.

• Бърза защита от късо съединение.

• Измерване на напрежение и ток.

• Възможност за използване на делител на напрежение тип DN (опция).

• Възможност за използване на безчетков автотрансформатор TRP10.

• Възможност за производство на контролен панел PS2-250 в 19” Rack корпус.

• Пълен комплект свързващи кабели и електропроводи с дължина 2 x 10 m

• Ергономичният дизайн улеснява правилното тестване

• Параметри на производствения процес, потвърдени от Системата за управление на качеството съгласно PN-EN ISO 9001:2009
