AC/DC tesztrendszerek

Ezeket a rendszereket a váltakozó vagy egyenfeszültségű dielektrikumok szilárdságának tesztelésére tervezték. Főleg kutatási és fejlesztési egységek nagyfeszültségű laboratóriumaiban, valamint minőségellenőrző egységekben használják.

Jellemzők:

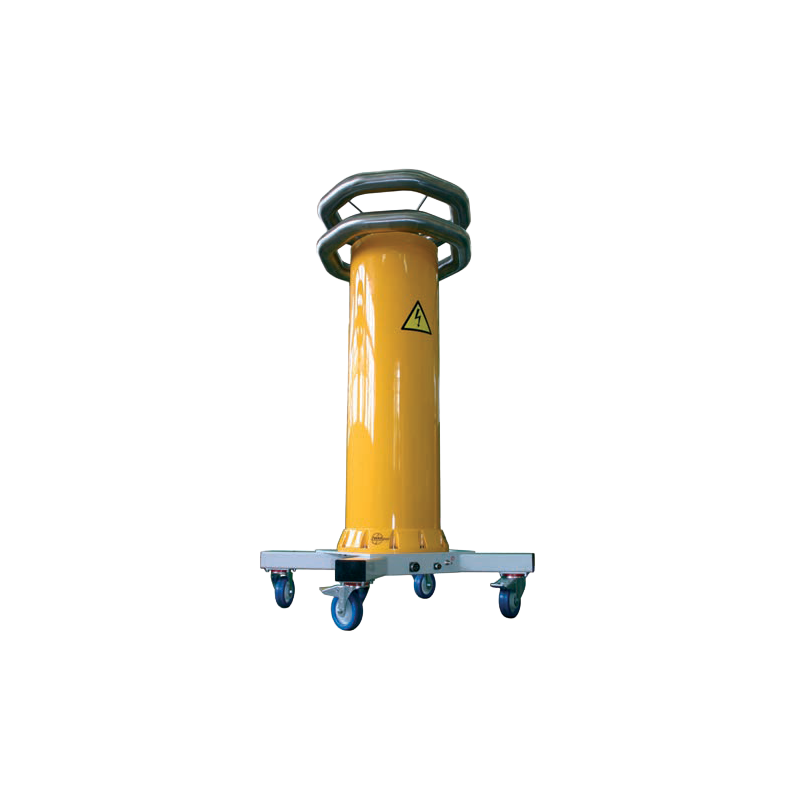

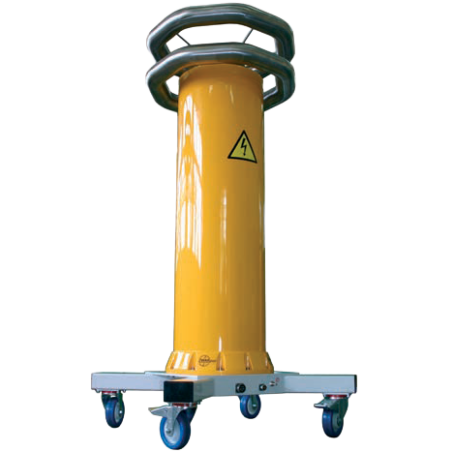

• A rendszer egy nagyfeszültségű teszttranszformátorból (TP, TPJ vagy TPS), egy vezérlőpanelből (PS), opcionálisan egy osztóból (DN) és egy szabályozó transzformátorból (TRP10) áll.

• Teljesítménytartomány akár 100 kVA;

• Maximális szekunder feszültségtartomány 300 kV-ig;

• Vezérlés panelen vagy vezérlőházon keresztül, szabályozó autotranszformátorral, mikroprocesszoros vezérlővel vezérelt meghajtóval;

• Egy vezérlő, amely lehetővé teszi a feszültség értékének, a feszültségnövelési sebességnek és a teszt időtartamának programozását;

• A rendszer felszerelhető kefe nélküli szabályozó transzformátorral. TRP

• Feszültségmérés kisfeszültségű osztóval vagy a HV oldalon található csappal;

• A transzformátor félhullámú egyenirányítóval való felszerelése lehetővé teszi egyenfeszültség-vizsgáló rendszer létrehozását.

1) A gyártóval történt egyeztetés után 300 kV feletti feszültségű transzformátorok is gyárthatók.

2) 10 kV-nál nagyobb teljesítményű transzformátorok gyártása a gyártóval történt egyeztetés után lehetséges.

Előnyök:

• Biztonsági zár, amely megakadályozza a feszültség véletlen bekapcsolását.

• Kézi vagy automatikus vezérlés.

• Gyors rövidzárlat elleni védelem.

• Feszültség- és árammérés.

• DN típusú feszültségosztó használatának lehetősége (opcionális).

• TRP10 kefe nélküli autotranszformátor használatának lehetősége.

• PS2-250 vezérlőpanel gyártásának lehetősége 19 hüvelykes rack házban.

• Komplett összekötő kábelkészlet és 2 x 10 m hosszú elektromos vezetékek

• Az ergonómikus kialakítás megkönnyíti a helyes tesztelést

• A PN-EN ISO 9001:2009 szerinti minőségirányítási rendszer által jóváhagyott gyártási folyamat paraméterei
