AC/DC-Testsysteme

Diese Systeme dienen zur Prüfung der Festigkeit von Dielektrika mit Wechsel- oder Gleichspannung. Sie werden hauptsächlich in Hochspannungslaboren von Forschungs- und Entwicklungseinrichtungen sowie in der Qualitätskontrolle eingesetzt.

Eigenschaften:

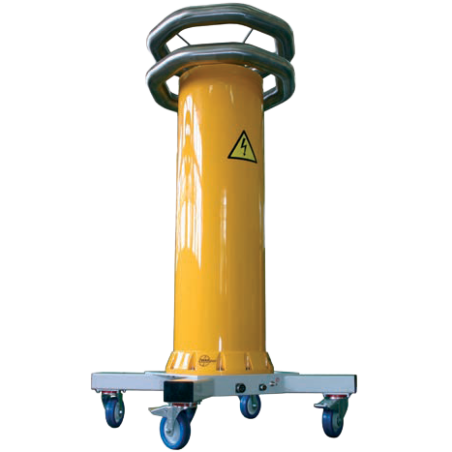

• Das System besteht aus einem Hochspannungsprüftransformator (TP, TPJ oder TPS), einem Bedienfeld (PS) und optional einem Teiler (DN) und einem Regeltransformator (TRP10).

• Leistungsbereich bis 100 kVA.

• Maximaler Sekundärspannungsbereich bis 300 kV.

• Steuerung über ein Bedienfeld oder einen Steuerschrank mit einem regelbaren Spartransformator mit mikroprozessorgesteuertem Antrieb.

• Eine Steuerung ermöglicht die Programmierung von Spannungswert, Spannungsanstiegsgeschwindigkeit und Prüfdauer.

• Das System kann mit einem bürstenlosen Regeltransformator ausgestattet werden. TRP

• Spannungsmessung mittels Niederspannungsteiler oder Abgriff auf der Oberspannungsseite;

• Die Ausstattung des Transformators mit einem Einweggleichrichter ermöglicht den Aufbau eines Gleichspannungsprüfsystems.

1) Es ist möglich, Transformatoren mit einer Spannung über 300 kV nach Rücksprache mit dem Hersteller.

2) Transformatoren mit einer Leistung über 10 kV können nach Rücksprache mit dem Hersteller gefertigt werden.

Vorteile:

• Sicherheitsverriegelung verhindert versehentliches Einschalten der Spannung.

• Manuelle oder automatische Steuerung.

• Schneller Kurzschlussschutz.

• Spannungs- und Strommessung.

• Möglichkeit zur Verwendung eines Spannungsteilers Typ DN (optional).

• Möglichkeit zur Verwendung eines bürstenlosen Spartransformators TRP10.

• Möglichkeit zur Herstellung eines PS2-250-Bedienfelds in einem 19-Zoll-Rack-Gehäuse.

• Kompletter Satz Anschlusskabel und 2 x 10 m lange Stromleitungen

• Ergonomisches Design erleichtert korrekte Prüfungen

• Die Produktionsparameter sind durch das Qualitätsmanagementsystem gemäß PN-EN ISO 9001:2009 bestätigt
