Systèmes de test CA/CC

Ces systèmes sont conçus pour tester la rigidité diélectrique en tension alternative ou continue. Ils sont principalement utilisés dans les laboratoires haute tension des unités de recherche et développement, ainsi que dans les unités de contrôle qualité.

Caractéristiques :

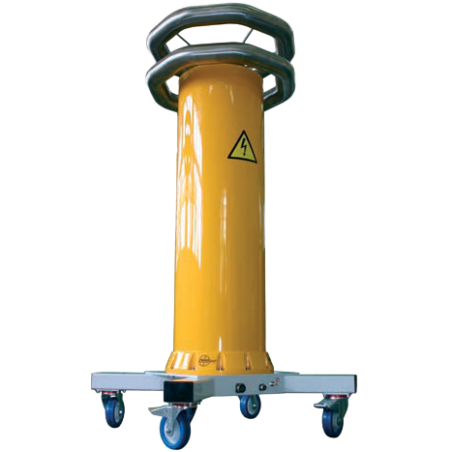

• Le système se compose d'un transformateur d'essai HT (TP, TPJ ou TPS), d'un panneau de commande (PS) et, en option, d'un diviseur (DN) et d'un transformateur de régulation (TRP10) ;

• Plage de puissance jusqu'à 100 kVA ;

• Plage de tension secondaire maximale jusqu'à 300 kV ;

• Contrôle via un panneau ou un boîtier de commande, équipé d'un autotransformateur de régulation piloté par un microprocesseur ;

• Un contrôleur permettant de programmer la valeur de tension, la vitesse de montée en tension et la durée de l'essai ;

• Le système peut être équipé d'un transformateur de régulation sans balais. TRP

• Mesure de tension à l'aide d'un diviseur BT ou d'une prise côté HT ;

• L'équipement du transformateur avec un redresseur simple alternance permet de créer un système de test de tension continue.

1) Il est possible de fabriquer Transformateurs d'une tension supérieure à 300 kV, après consultation du fabricant.

2) Il est possible de fabriquer des transformateurs d'une puissance supérieure à 10 kV, après consultation du fabricant.

Avantages :

• Verrouillage de sécurité empêchant toute mise sous tension accidentelle.

• Commande manuelle ou automatique.

• Protection rapide contre les courts-circuits.

• Mesure de tension et de courant.

• Possibilité d'utiliser un diviseur de tension de type DN (en option).

• Possibilité d'utiliser un autotransformateur sans balais TRP10.

• Possibilité de fabriquer un panneau de commande PS2-250 dans un boîtier rack 19".

• Ensemble complet Câbles de raccordement et 2 lignes électriques de 10 m de long.

• Conception ergonomique pour des tests précis.

• Paramètres du processus de production confirmés par le système de gestion de la qualité selon la norme PN-EN ISO 9001:2009.
