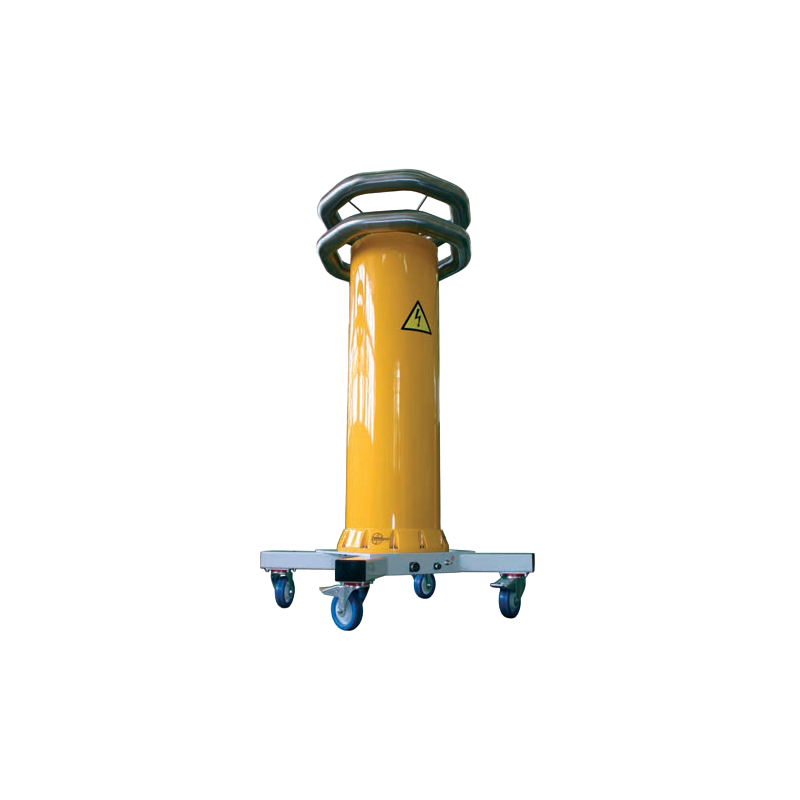

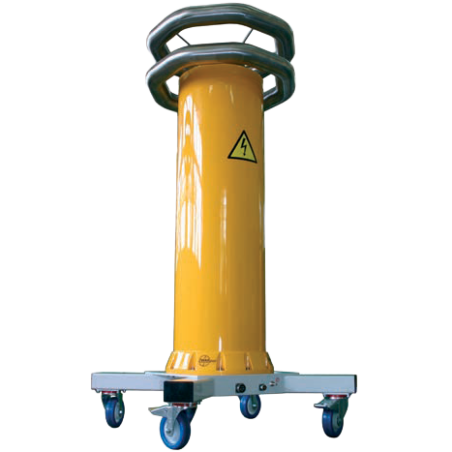

AC/DC testovací systémy

Tyto systémy jsou navrženy pro testování pevnosti dielektrik se střídavým nebo stejnosměrným napětím. Používají se především ve vysokonapěťových laboratořích výzkumných a vývojových jednotek a také v jednotkách kontroly kvality.

Charakteristiky:

• Systém se skládá z VN zkušebního transformátoru (TP, TPJ nebo TPS), ovládacího panelu (PS) a volitelně děliče (DN) a regulačního transformátoru (TRP10);

• Rozsah výkonu až 100 kVA;

• Maximální rozsah sekundárního napětí až 300 kV;

• Ovládání pomocí panelu nebo ovládací skříně vybavené regulačním autotransformátorem s pohonem ovládaným mikroprocesorovým ovladačem;

• Ovladač umožňující programování hodnoty napětí, rychlosti nárůstu napětí a trvání testu;

• Systém může být vybaven bezkomutátorovým regulačním transformátorem. TRP

• Měření napětí pomocí NN děliče nebo odbočky na VN straně;

• Vybavení transformátoru půlvlnným usměrňovačem umožňuje vytvoření systému testování stejnosměrného napětí.

1) Po konzultaci s výrobcem je možné vyrobit transformátory s napětím nad 300 kV.

2) Po konzultaci s výrobcem je možné vyrobit transformátory o výkonu vyšším než 10 kV.

Výhody:

• Bezpečnostní zámek zabraňující náhodnému zapnutí napětí.

• Ruční nebo automatické ovládání.

• Rychlá ochrana proti zkratu.

• Měření napětí a proudu.

• Možnost použití děliče napětí typu DN (volitelné).

• Možnost použití bezkomutátorového autotransformátoru TRP10.

• Možnost výroby ovládacího panelu PS2-250 v 19” rackovém pouzdře.

• Kompletní sada propojovacích kabelů a 2 x 10 m dlouhého elektrického vedení

• Ergonomický design usnadňuje správné testování

• Parametry výrobního procesu potvrzené systémem managementu jakosti podle PN-EN ISO 9001:2009
