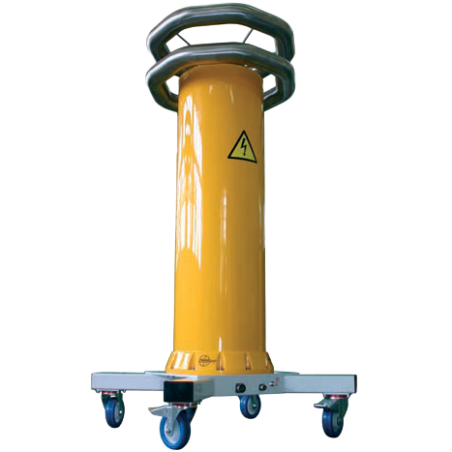

AC/DC testavimo sistemos

Šios sistemos skirtos kintamos arba nuolatinės įtampos dielektrikų stiprumui patikrinti. Jie daugiausia naudojami tyrimų ir plėtros padalinių aukštos įtampos laboratorijose, taip pat kokybės kontrolės blokuose.

Savybės:

• Sistemą sudaro HV bandymo transformatorius (TP, TPJ arba TPS), valdymo skydelis (PS) ir pasirinktinai skirstytuvas (DN) bei reguliavimo transformatorius (TRP10);

• Galios diapazonas iki 100 kVA;

• Maksimalus antrinės įtampos diapazonas iki 300 kV;

• Valdymas per skydelį arba valdymo dėklą, kuriame yra reguliuojamas automatinis transformatorius su pavara, valdoma mikroprocesoriaus valdiklio;

• Valdiklis, leidžiantis programuoti įtampos vertę, įtampos didinimo greitį ir bandymo trukmę;

• Sistema gali būti aprūpinta bešepetiniu reguliavimo transformatoriumi. TRP

• Įtampos matavimas naudojant LV daliklį arba čiaupą aukštosios įtampos pusėje;

• Įrengus transformatorių pusės bangos lygintuvą, galima sukurti nuolatinės srovės įtampos tikrinimo sistemą.

1) Pasikonsultavus su gamintoju, galima gaminti transformatorius, kurių įtampa viršija 300 kV.

2) Pasikonsultavus su gamintoju, galima gaminti transformatorius, kurių galia didesnė nei 10 kV.

Privalumai:

• Apsauginis užraktas, neleidžiantis atsitiktinai įjungti įtampos.

• Rankinis arba automatinis valdymas.

• Greita apsauga nuo trumpojo jungimo.

• Įtampos ir srovės matavimas.

• Galimybė naudoti DN tipo įtampos daliklį (pasirinktinai).

• Galimybė naudoti TRP10 bešepetį automatinį transformatorių.

• Galimybė pagaminti PS2-250 valdymo skydelį 19 colių stovo korpuse.

• Visas jungiamųjų laidų komplektas ir 2 x 10 m ilgio elektros linijos

• Ergonomiškas dizainas palengvina teisingą bandymą

• Gamybos proceso parametrai, patvirtinti kokybės vadybos sistemos pagal PN-EN ISO 9001:2009
