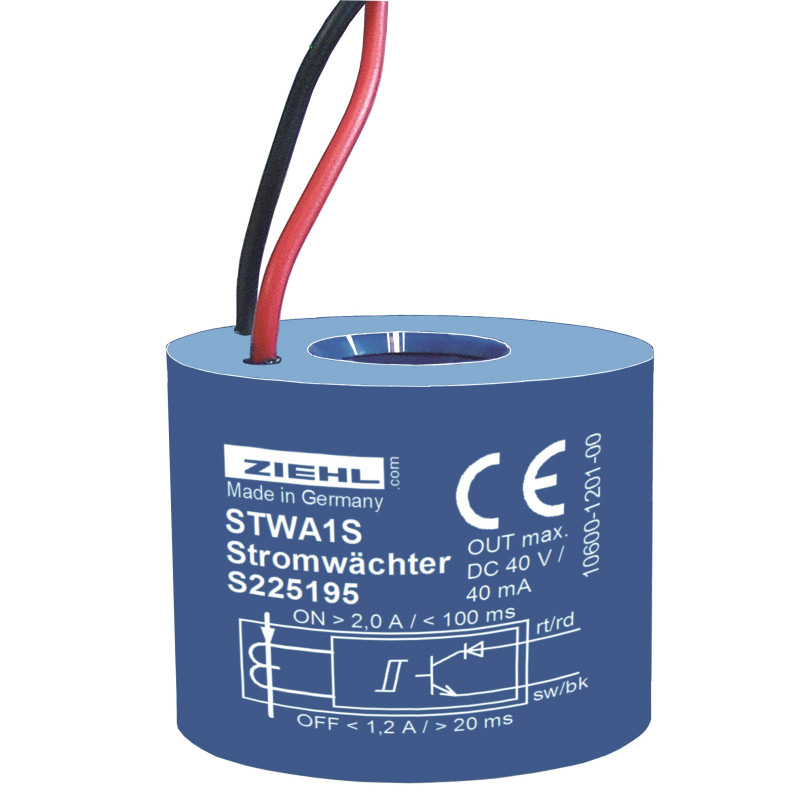

STWA1S - Токов трансформатор - S225195

STWA1S има интегриран електронен с транзисторен изход. Точката на превключване е 2 A. Над ап. 2 A изходният транзистор е включен (LOW), под ап. 1.5 И е изключен (ВИСОКО). Проводникът просто се прокарва през трансформатора. Няколко контура намаляват съответно точката на превключване, например до 0,5 A с четири контура. Не се изисква захранващо напрежение.

Приложение

STWA1S се използва, където трябва да се открие токов поток, като точната стойност на тока или е известна от консумацията на енергия на свързания консуматор, или няма значение за оценката.
За едновременна оценка на текущия поток в няколко проводника устройството STWA1S може да бъде свързано последователно (И верига, обърнете внимание на напрежението спад на напрежението) или паралелно (ИЛИ верига, обърнете внимание на тока на утечка).

• изолиран транзистор-изход макс. DC 40 V/40 mA
• изходът може да бъде директно свързан към цифровия вход на PLC
• интегриран диод за защита от обратно напрежение
• 2-проводна връзка, 1 m
• не е необходимо захранващо напрежение
• трансформатор и електронен блок, капсулован в устойчив на климата корпус
• включен токов трансформатор (Ø 11) mm)
• макс. претоварване 100 A непрекъснато, 300 A / 10 s
