Fabricant: ZIEHL

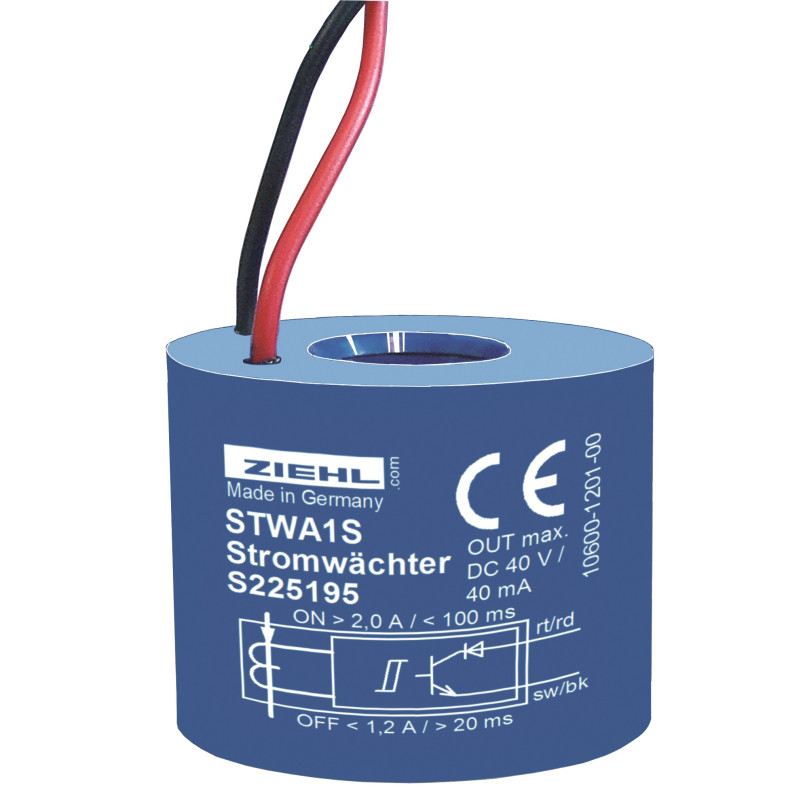

STWA1S - Transformateur de courant - S225195

  • S225195
  • Type de produit Moteur IP00, électronique IP20 / selon montage et position
  • Exécution Moteur IP44, électronique IP20 / selon montage et position
  • Information additionnelle Plastique PA, tôle peinte en noir
  • Certificat IP 30 (IP 44, avec support et couvercle)
  • Fonction de sortie Sorties numériques
  • La valeur de mesure Produit semi-fini pressé en tôle dacier, pulvérisé avec du plastique PP

Le STWA1S dispose d'une électronique intégrée avec sortie transistor. Le point de commutation est de 2 A. Au-dessus d'environ 2 A, le transistor de sortie est activé (LOW), en dessous d'environ 1,5 A, il est désactivé (HIGH). Le conducteur est simplement poussé à travers le transformateur. Plusieurs boucles réduisent le point de commutation en conséquence, par exemple à 0,5 A avec quatre boucles. Une tension d'alimentation n'est pas nécessaire.

Application

Le STWA1S est utilisé lorsque le flux de courant doit être détecté, la valeur exacte du courant étant soit connue à partir de la consommation d'énergie du consommateur connecté, soit sans importance pour l'évaluation.
Pour l'évaluation simultanée du flux de courant dans plusieurs conducteurs, le dispositif STWA1S peut être connecté en série (circuit ET, faire attention à la chute de tension) ou en parallèle (circuit OU, faire attention au courant de fuite).

  • sortie transistor isolée max. DC 40 V/40 mA
  • Sortie connectable directement à l'entrée numérique d'un automate
  • Diode intégrée pour protection contre les inversions de polarité
  • Connexion 2 fils, 1 m
  • Aucune alimentation requise
  • Transformateur et unité électronique intégrés dans un boîtier résistant aux intempéries
  • Transformateur de courant enfichable (Ø 11 mm)
  • Surcharge max. 100 A en continu, 300 A / 10 s
