Виробник: ZIEHL

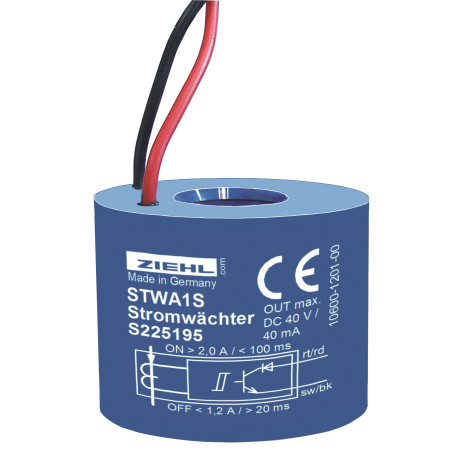

STWA1S - Трансформатор струму - S225195

  • S225195
  • Додаткова інформація ПА-пластик, листовий метал, пофарбований у чорний колір
  • Тип продукту Двигун IP00, електроніка IP20 / залежно від монтажу та положення
  • Виконання Двигун IP44, електроніка IP20 / залежно від монтажу та положення
  • Сертифікат IP 30 (IP 44, з кронштейном і кришкою)
  • Вихідна функція Цифрові виходи
  • Виміряна величина Пресований напівфабрикат із сталевого листа, напиленого поліпропіленовим пластиком

STWA1S має інтегровану електроніку з транзисторним виходом. Точка перемикання 2 А. Над доп. 2 A вихідний транзистор увімкнено (LOW), нижче прибл. 1.5 І він вимкнений (HIGH). Провідник просто проштовхують через трансформатор. Кілька петель відповідно зменшують точку перемикання, наприклад до 0,5 А з чотирма петлями. Напруга живлення не потрібна.

Застосування

STWA1S використовується там, де потрібно визначити потік струму, причому точне значення струму відомо з споживання електроенергії підключеним споживачем або не має значення для оцінки.
Для одночасної оцінки протікання струму в кількох провідниках пристрій STWA1S можна під’єднати послідовно (ланцюг І, зверніть увагу на напругу). падіння напруги) або паралельно (АБО схема, зверніть увагу на струм витоку).

  • ізольований транзисторний вихід макс. Постійний струм 40 В/40 мА
  • вихід можна безпосередньо підключити до цифрового входу ПЛК
  • інтегрований діод для захисту від зворотної напруги
  • 2-провідне підключення, 1 м
  • напруга живлення не потрібна
  • трансформатор і електронний блок у захищеному від клімату корпусі
  • вставний трансформатор струму (Ø 11) мм)
  • макс. перевантаження 100 А постійно, 300 А / 10 с
