Producător: ZIEHL

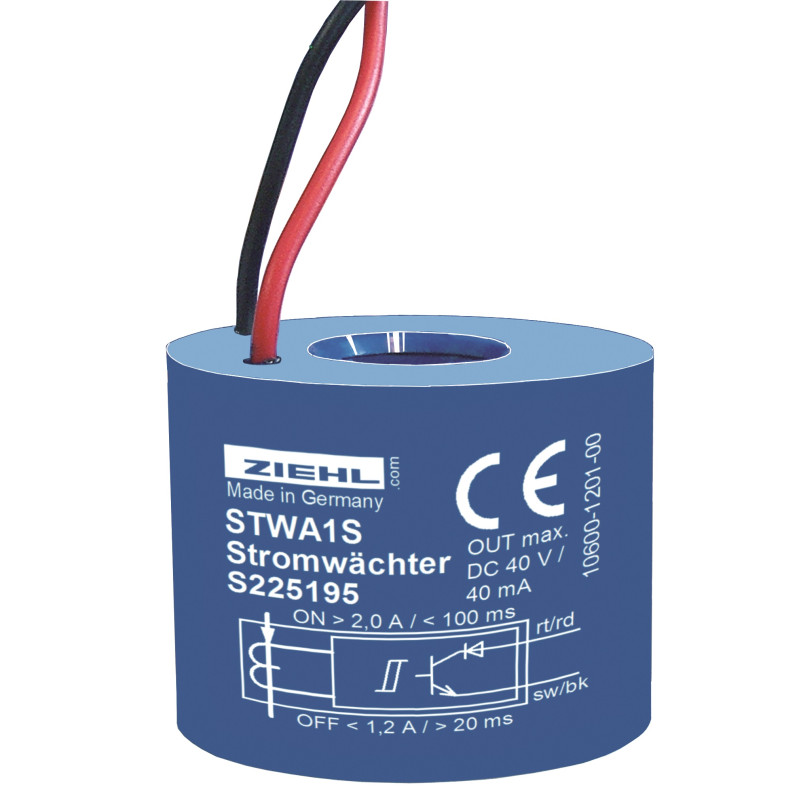

STWA1S - Transformator de curent - S225195

  • S225195
  • Tip de produs Motor IP00, electronica IP20 / in functie de montaj si pozitie
  • Execuţie Motor IP44, electronica IP20 / in functie de montaj si pozitie
  • Informaţii suplimentare Plastic PA, tablă vopsită în negru
  • Certificat IP 30 (IP 44, cu suport și capac)
  • Funcția de ieșire Ieșiri digitale
  • Valoare măsurată Semifabricat presat din tablă de oțel, pulverizat cu plastic PP

STWA1S are o electronică integrată cu ieșire cu tranzistor. Punctul de comutare este 2 A. Deasupra aplicației. 2 A tranzistorul de ieșire este pornit (LOW), sub aplicație. 1.5 Și este oprit (HIGH). Conductorul este pur și simplu împins prin transformator. Mai multe bucle reduc punctul de comutare în mod corespunzător, de exemplu, la 0,5 A cu patru bucle. Nu este necesară o tensiune de alimentare.

Aplicație

STWA1S este folosit în cazul în care urmează să fie detectat fluxul de curent, cu valoarea exactă a curentului fie cunoscută din consumul de energie al consumatorului conectat, fie nu contează pentru evaluare.
Pentru evaluarea simultană a fluxului de curent (ȘI se pot acorda atenție circuitelor STWA în mai multe conductori în serie). scăderea tensiunii de tensiune) sau în paralel (circuit SAU, atenție la curentul de scurgere).

  • ieșire tranzistor izolat max. Ieșirea DC 40 V/40 mA
  • poate fi conectată direct la intrarea digitală a unui PLC
  • diodă integrată pentru protecție împotriva tensiunii inverse
  • Conexiune cu 2 fire, 1 m
  • nu este necesară tensiunea de alimentare
  • transformator și unitate electronică încapsulată într-o carcasă pentru transformator de curent rezistent la climă (
  • ) mm)
  • max. suprasarcina 100 A continuu, 300 A / 10 s
