Producent: ZIEHL

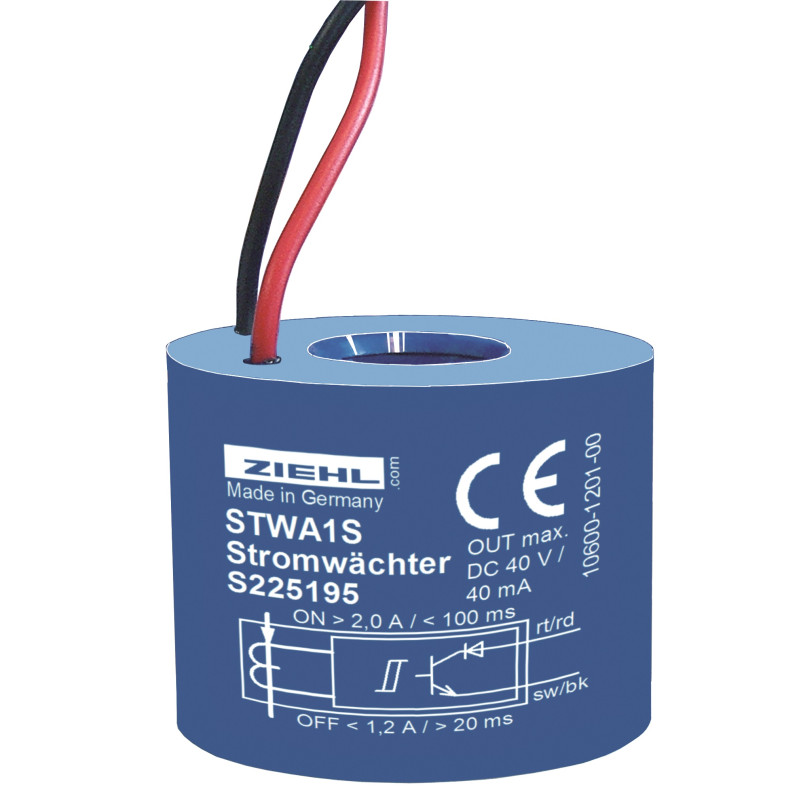

STWA1S - Przekładnik prądowy - S225195

  • S225195
  • Typ produktu Przekaźniki przełączające i sterowanie
  • Wykonanie Montaż w szafie rozdzielczej
  • Dodatkowe informacje Przekładnik prądowy
  • Certyfikat EU / UKCA-Deklaracja Zgodności
  • Funkcja wyjścia Wyjścia cyfrowe
  • Wartość mierzona Wykrywanie prądu tak/nie

STWA1S ma zintegrowaną elektronikę z wyjściem tranzystorowym. Punkt przełączania wynosi 2 A. Powyżej ok. 2 A tranzystor wyjściowy jest włączony (LOW), poniżej ok. 1,5 A jest wyłączony (HIGH). Przewodnik jest po prostu przeciągany przez transformator. Wiele pętli odpowiednio zmniejsza punkt przełączania, na przykład do 0,5 A przy czterech pętlach. Napięcie zasilania nie jest wymagane.

Zastosowanie

STWA1S jest używany w miejscach, w których trzeba wykrywać przepływ prądu, a dokładna wartość prądu jest znana z poboru mocy podłączonego odbiornika lub nie ma znaczenia dla oceny.
Aby jednocześnie oceniać przepływ prądu w kilku przewodnikach, urządzenie STWA1S można połączyć szeregowo (obwód AND, należy zwrócić uwagę na spadek napięcia) lub równolegle (obwód OR, należy zwrócić uwagę na prąd upływu).

  • izolowane wyjście tranzystorowe maks. Wyjście DC 40 V/40 mA
  • możliwość bezpośredniego podłączenia do wejścia cyfrowego sterownika PLC
  • zintegrowana dioda zabezpieczająca przed odwrotnym napięciem
  • połączenie 2-żyłowe, 1 m
  • nie wymaga napięcia zasilania
  • transformator i układ elektroniczny zamknięte w obudowie odpornej na warunki klimatyczne
  • wtykowy transformator prądowy (Ø 11 mm)
  • maks. przeciążenie 100 A ciągłe, 300 A / 10 s
