Производитель: ZIEHL

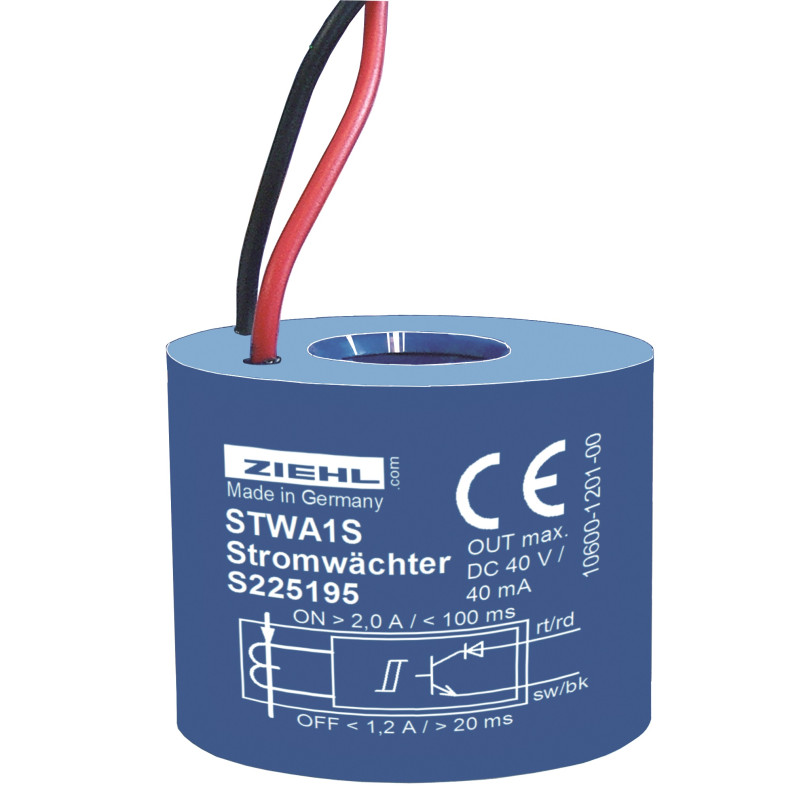

STWA1S - Трансформатор тока - S225195

  • S225195
  • Тип продукта Двигатель IP00, электроника IP20 / в зависимости от монтажа и положения
  • Исполнение Двигатель IP44, электроника IP20 / в зависимости от монтажа и положения
  • Дополнительная информация Пластик ПА, листовой металл, окрашенный в черный цвет
  • Сертификат IP 30 (IP 44, с кронштейном и крышкой)
  • Выходная функция Цифровые выходы
  • Измеренное значение Прессованный полуфабрикат из стального листа, покрытый полипропиленовым пластиком

STWA1S имеет интегрированную электронику с транзисторным выходом. Точка переключения составляет 2 А. Выше примерно 2 А выходной транзистор включается (НИЗКИЙ), ниже примерно 1,5 А - выключается (ВЫСОКИЙ). Проводник просто проталкивается через трансформатор. Несколько контуров соответственно снижают точку переключения, например, до 0,5 А при четырех контурах. Напряжение питания не требуется.

Применение

STWA1S используется там, где необходимо обнаружить ток, при этом точное значение тока либо известно из потребляемой мощности подключенного потребителя, либо не имеет значения для оценки.
Для одновременной оценки тока в нескольких проводниках устройство STWA1S можно подключить последовательно (схема И, обратите внимание на падение напряжения) или параллельно (схема ИЛИ, обратите внимание на ток утечки).

  • Изолированный транзисторный выход, макс. Выход постоянного тока 40 В/40 мА
  • можно напрямую подключить к цифровому входу ПЛК
  • встроенный диод для защиты от обратного напряжения
  • двухпроводное подключение, 1 м
  • напряжение питания не требуется
  • трансформатор и электронный блок заключены в климатически защищенный корпус
  • встраиваемый трансформатор тока (Ø 11 мм)
  • макс. перегрузка 100 А непрерывно, 300 А / 10 с
Меньше
Читать больше

Отправить запрос

Вы заинтересованы в этом продукте? Вам нужна дополнительная информация или индивидуальные расценки?

Свяжитесь с нами
СПРОСИТЕ ПРОДУКТ close
Спасибо за отправку вашего сообщения. Мы ответим как можно скорее.
СПРОСИТЕ ПРОДУКТ close
Просматривать
отправить запрос

Добавить в список желаний

Вы должны быть зарегистрированы

  • Тип продукта Двигатель IP00, электроника IP20 / в зависимости от монтажа и положения
  • Исполнение Двигатель IP44, электроника IP20 / в зависимости от монтажа и положения
  • Дополнительная информация Пластик ПА, листовой металл, окрашенный в черный цвет
  • Сертификат IP 30 (IP 44, с кронштейном и крышкой)
  • Выходная функция Цифровые выходы
  • Измеренное значение Прессованный полуфабрикат из стального листа, покрытый полипропиленовым пластиком

STWA1S имеет интегрированную электронику с транзисторным выходом. Точка переключения составляет 2 А. Выше примерно 2 А выходной транзистор включается (НИЗКИЙ), ниже примерно 1,5 А - выключается (ВЫСОКИЙ). Проводник просто проталкивается через трансформатор. Несколько контуров соответственно снижают точку переключения, например, до 0,5 А при четырех контурах. Напряжение питания не требуется.

Применение

STWA1S используется там, где необходимо обнаружить ток, при этом точное значение тока либо известно из потребляемой мощности подключенного потребителя, либо не имеет значения для оценки.
Для одновременной оценки тока в нескольких проводниках устройство STWA1S можно подключить последовательно (схема И, обратите внимание на падение напряжения) или параллельно (схема ИЛИ, обратите внимание на ток утечки).

  • Изолированный транзисторный выход, макс. Выход постоянного тока 40 В/40 мА
  • можно напрямую подключить к цифровому входу ПЛК
  • встроенный диод для защиты от обратного напряжения
  • двухпроводное подключение, 1 м
  • напряжение питания не требуется
  • трансформатор и электронный блок заключены в климатически защищенный корпус
  • встраиваемый трансформатор тока (Ø 11 мм)
  • макс. перегрузка 100 А непрерывно, 300 А / 10 с
