Производител: ZIEHL

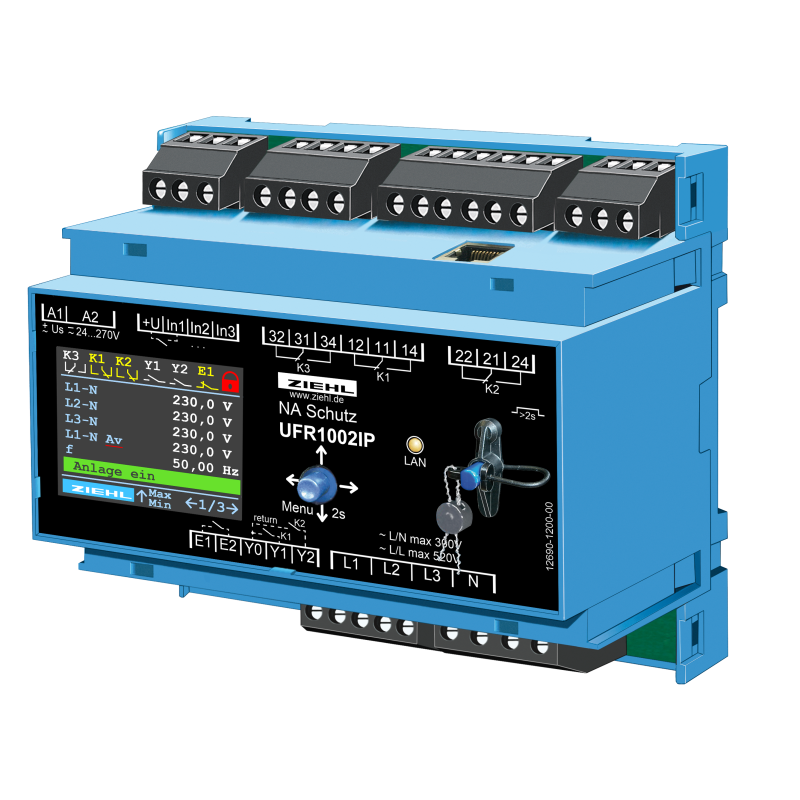

UFR1002IP - Реле за напрежение и честота - S222301

  • S222301
  • Вид продукт IP00 двигател, IP20 електроника
  • Напрежение на захранване AC/DC 24 - 270 V
  • Изпълнение Мотор IP24 HP
  • Сертификат IP52
  • Изходна функция Ethernet TCP/IP
  • Измерена стойност Електронна защита на блокиран ротор, с електронно ограничаване на тока на двигателя по време на стартиране и условия на блокиран ротор.

НОВО: За германските разпоредби „NELEV“ и „EAAV“

Релето за разединяване на мрежата UFR1002IP е „големият брат“ на UFR1001E и следи напрежението и честотата в трифазни и променливотокови мрежи.

С цветен LCD дисплей (немски/английски) и джойстик е дори по-лесно за работа от UFR1001E. Измерените стойности и настройки се показват ясно. Устройството може да се програмира, да се инсталират актуализации и да се прочете паметта на алармата чрез вградения IP интерфейс. Часовникът за реално време (с резерв на мощност) опростява проследяването на алармите. До 1200 V могат да бъдат наблюдавани във връзка със свързващото устройство VG1200. Устройството има двуканален, безопасен за единична повреда дизайн и по този начин отговаря на изискванията на VDE-AR-N 4105:2018-11. Функцията на свързания ключ се следи. Ако мониторингът е активиран, устройството не се включва отново, ако бъде открита грешка при изключване.

Граничните стойности за различни приложения са предварително зададени. Там, където е разрешено, те могат лесно да бъдат сменени. Ако номиналното напрежение се промени, устройството автоматично настройва граничните стойности. С входа в режим на готовност може да се реализира дистанционно изключване, напр. с приемник за управление на пулсации.

Мониторинг на

  • Понижено/повишено напрежение 15-520V (със свързващо устройство ZIEHL VG1200 до 1200 V)
  • Под/повишена честота 45-65 Hz
  • Качество на напрежението (10-минутно средно)
  • Векторно изместване 2-65°
  • ROCOF, скорост на промяна на честотата df/dt 0.100...5.000 Hz/s
  • Нулево напрежение U0 (ANSI 59v0)
  • пасивна защита срещу остров

Характеристики:

  • устойчив на единична повреда, с наблюдение на свързания превключвател (може да се изключи при използване на вградения превключвател на Фотоволтаични и батерийни преобразуватели
  • Програмируеми опити за рестартиране в случай на грешка при включване в свързания превключвател
  • Реле K3 с програмируеми функции, включително жизнен контакт, забавен сигнал за включване за превключватели или съобщения за грешка
  • Регулируемо време за реакция 0,05 … 300,0 s
  • Регулируемо време за обратно превключване 0 … 6,000 s
  • Предварително настроен съгласно VDE-AR-N 4105-2018-11 (Pr 1.02, Pr 1.08 + 1.09) и VDE-AR-N 4105-2011-08 (Pr 1.01)
  • Предварително настроен съгласно VDE-AR-N 4110-2018-11 (Pr 1.11-1.14) и указание за bdew (Pr 1.03-1.06)
  • автоматично регулиране на точките на превключване при промяна на номиналното напрежение
  • Брояч на аларми за 100 аларми (със стойност на задействане, причина и дата/час, час на рестартиране)
  • 3 програмируеми цифрови входа
  • Брояч в режим на готовност и таймер с включване/изключване в режим на готовност дата/час
  • Функция за тестване и симулация с измерване на времето за изключване
  • Опция за запечатване и кодова защита за настройките
  • Интерфейс Ethernet TCP/IP, налични стойности чрез modbus TCP
  • Лесно пускане в експлоатация и програмиране благодарение на предварително зададени основни програми и предаване през IP интерфейс
  • Захранващо напрежение AC/DC 24-270 V
  • Корпус за монтаж на DIN-шина, ширина 105 mm, височина на монтаж 66 mm
  • Аксесоар: Инсталационна рамка ER6 за монтаж на панел
