UFR1002IP - Feszültség és frekvencia relé - S222301

ÚJ: A német „NELEV” és „EAAV” szabályozáshoz

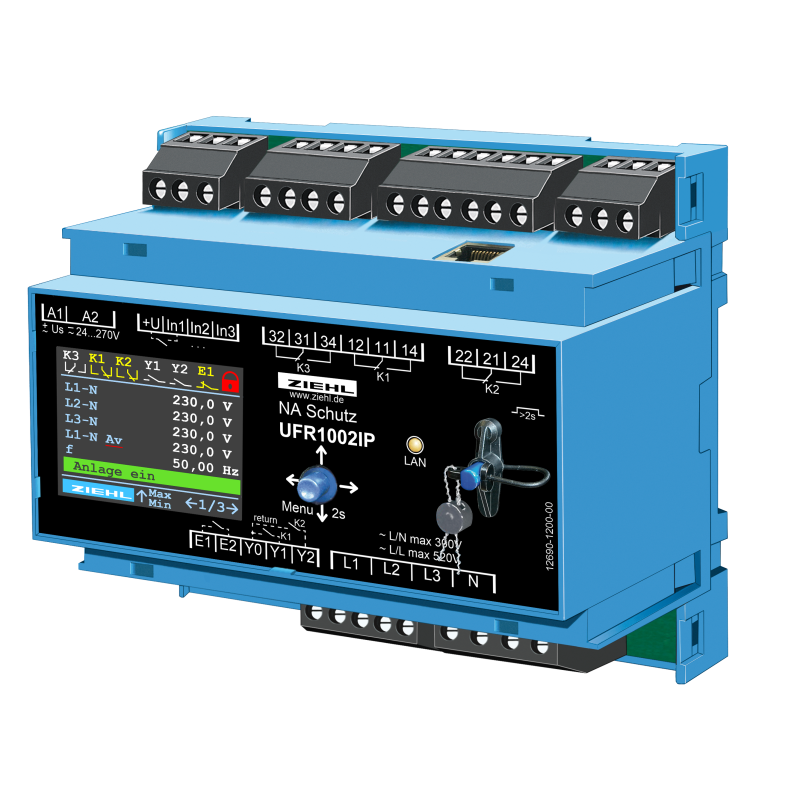

Az UFR1002IP hálózatleválasztó relé az UFR1001E „nagy testvére”, és figyeli a feszültséget és a frekvenciát háromfázisú és váltakozó áramú hálózatokban.

Színes LCD-kijelzővel könnyebben kezelhető (német) és mégjobb UFR1001E. A mért értékek és beállítások egyértelműen megjelennek. Az integrált IP interfészen keresztül a készülék programozható, frissítések telepíthetők és a riasztási memória kiolvasható. A valós idejű óra (teljesítménytartalékkal) leegyszerűsíti a riasztások nyomon követhetőségét. Akár 1200 V-ig is felügyelhető a VG1200 csatolókészülékkel együtt. A készülék kétcsatornás, egy hibabiztos kialakítású, így megfelel a VDE-AR-N 4105:2018-11 követelményeinek. A csatlakoztatott kapcsoló működését felügyeli. Ha a felügyelet aktiválva van, a készülék nem kapcsol be újra, ha kikapcsolási hibát észlel.

A különböző alkalmazások határértékei előre be vannak állítva. Ahol megengedett, könnyen megváltoztathatók. Ha a névleges feszültség megváltozik, a készülék automatikusan beállítja a határértékeket. A készenléti bemenettel távkikapcsolás valósítható meg, pl. hullámos vezérlő vevővel.

A

• 15-520V feszültség alatti/túlfeszültség figyelése (ZIEHL VG1200 csatolóeszközzel 1200 V-ig)
• 45-65 Hz-es frekvencia alatti/túllépési feszültség
• Feszültségváltás átlagos minősége (ctorli->perc) 2-65°
• ROCOF, frekvenciaváltozás sebessége df/dt 0,100...5,000 Hz/s
• Nulla feszültség U0 (ANSI 59v0)
• passzív szigetelő védelem

Jellemzők:

• integrált kapcsolóval, kapcsolóval PV- és akkumulátor-átalakítók
• Programozható újraindítási kísérletek a csatlakoztatott kapcsoló bekapcsolási hibája esetén
• K3 relé programozható funkciókkal, beleértve az életérintkezőt, a kapcsolók késleltetett bekapcsolási jelét vagy a hibaüzeneteket
• Válaszidő állítható 0,05 … 300,0 s
• 0 s kapcsoló - back time s
• Előre beállítva a VDE-AR-N 4105-2018-11 (Pr 1.02, Pr 1.08 + 1.09) és a VDE-AR-N 4105-2011-08 (Pr 1.01) szerint
• Előre beállított a VDE-AR-N 4105-2018-11 (201r) szerint 1.11-1.14) és bdew irányelv (Pr 1.03-1.06)
• a kapcsolási pontok automatikus beállítása a névleges feszültség változása esetén
• Riasztásszámláló 100 riasztáshoz (kioldási értékkel, okkal és dátummal/idővel, újraindítás időpontjával)
• 3 programozható számláló be- és kikapcsolási idővel dátum/idő
• Teszt és szimulációs funkció kikapcsolási idők mérésével
• Tömítési lehetőség és kódvédelem a beállításokhoz
• Interfész ethernet TCP/IP, a modbus TCP-n keresztül elérhető értékek
• Egyszerű üzembe helyezés és programozás az előre beállított alapprogramoknak és az IP interfészen keresztüli átvitelnek köszönhetően
• AC/DC02li
<7>AC/DC024- DIN-sínre szerelhető, 105 mm széles, szerelési magasság 66 mm
• Kiegészítő: ER6 beépítőkeret panelre szereléshez
