Producent: ZIEHL

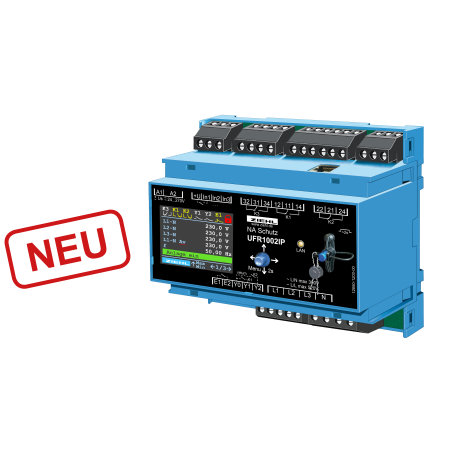

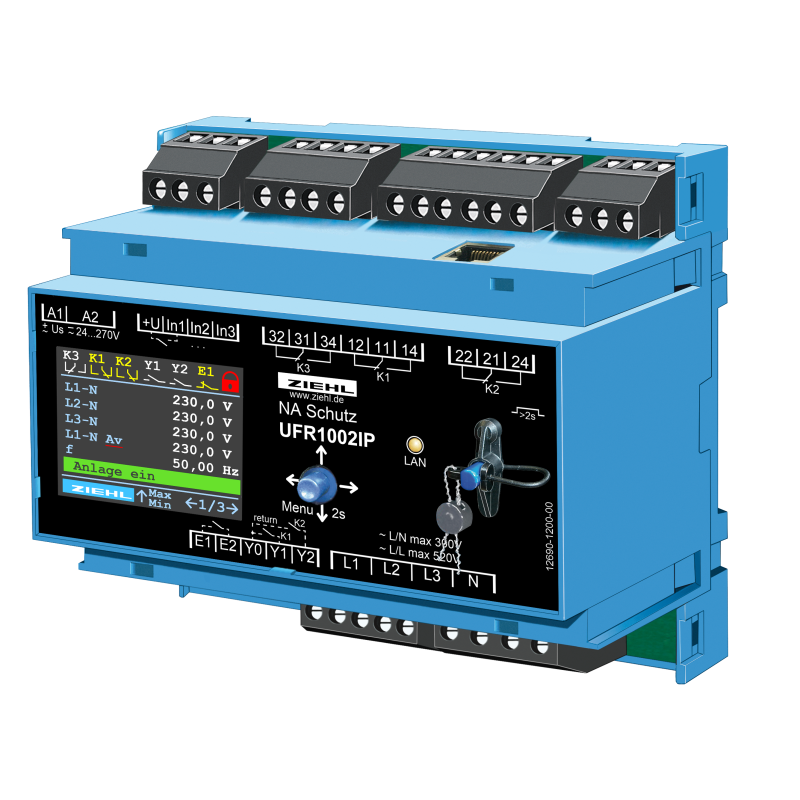

UFR1002IP - Przekaźnik napięcia i częstotliwości - S222301

  • S222301
  • Typ produktu Monitorowanie sieci
  • Napięcie zasilania AC/DC 24 - 270 V
  • Wykonanie Montaż panelowy, Montaż w szafie rozdzielczej, Montaż w skrzynce bezpieczników
  • Certyfikat EAAV / NELEV, UKCA
  • Funkcja wyjścia Ethernet TCP/IP
  • Wartość mierzona Napięcie, Częstotliwość, Wejście cyfrowe

Przekaźnik odsprzęgający sieć UFR1002IP jest „starszym bratem” UFR1001E i monitoruje napięcie oraz częstotliwość w sieciach trójfazowych i prądu przemiennego.

Dzięki kolorowemu wyświetlaczowi LCD (niemiecki/angielski) i joystickowi jest jeszcze łatwiejszy w obsłudze niż UFR1001E. Zmierzone wartości i ustawienia są wyraźnie wyświetlane. Urządzenie można programować, instalować aktualizacje i odczytywać pamięć alarmów za pomocą zintegrowanego interfejsu IP. Zegar czasu rzeczywistego (z rezerwą chodu) ułatwia śledzenie alarmów. Do 1200 V można monitorować w połączeniu z urządzeniem sprzęgającym VG1200. Urządzenie ma dwukanałową, odporną na pojedyncze błędy konstrukcję i tym samym spełnia wymagania normy VDE-AR-N 4105:2018-11. Monitorowana jest funkcja podłączonego przełącznika. Jeśli monitorowanie jest aktywne, urządzenie nie włączy się ponownie w przypadku wykrycia błędu wyłączenia.

Wartości graniczne dla różnych zastosowań są wstępnie ustawione. Tam, gdzie jest to dozwolone, można je łatwo zmienić. W przypadku zmiany napięcia znamionowego urządzenie automatycznie dostosowuje wartości graniczne. Wejście czuwania umożliwia zdalne wyłączenie, np. z odbiornikiem sterowania dookólnego.

Monitorowanie

  • Napięcie podnapięciowe/przepięciowe 15-520 V (z urządzeniem sprzęgającym ZIEHL VG1200 do 1200 V)
  • Częstotliwość podnapięciowa/przepięciowa 45-65 Hz
  • Jakość napięcia (średnia 10-minutowa)
  • Przesunięcie wektora 2-65°
  • ROCOF, szybkość zmiany częstotliwości df/dt 0,100...5,000 Hz/s
  • Napięcie zerowe U0 (ANSI 59v0)
  • Pasywna ochrona przed pracą wyspową

Cechy:

  • Odporność na pojedyncze zwarcie, z monitorowaniem podłączonego przełącznika (można wyłączyć w przypadku stosowania zintegrowanego przełącznika przetwornic PV i akumulatorowych
  • Programowalne próby ponownego uruchomienia w przypadku błąd załączenia w podłączonym przełączniku
  • Przekaźnik K3 z programowalnymi funkcjami, w tym styk pod napięciem, opóźniony sygnał załączenia dla przełączników lub komunikaty o błędach
  • Czas reakcji regulowany 0,05 … 300,0 s
  • Czas przełączania powrotnego regulowany 0 … 6000 s
  • Ustawienie wstępne zgodnie z VDE-AR-N 4105-2018-11 (Pr 1.02, Pr 1.08 + 1.09) i VDE-AR-N 4105-2011-08 (Pr 1.01)
  • Ustawienie wstępne zgodnie z VDE-AR-N 4110-2018-11 (Pr 1.11-1.14) i wytycznymi bdew (Pr 1.03-1.06)
  • automatyczna regulacja punktów przełączania przy napięciu znamionowym zmienione
  • Licznik alarmów na 100 alarmów (z wartością wyzwalającą, przyczyną i datą/godziną, czasem ponownego uruchomienia)
  • 3 programowalne wejścia cyfrowe
  • Licznik i timer stanu gotowości z datą/godziną włączenia/wyłączenia stanu gotowości
  • Funkcja testowania i symulacji z pomiarem czasu wyłączenia
  • Możliwość plombowania i zabezpieczenia kodem ustawień
  • Interfejs Ethernet TCP/IP, wartości dostępne przez Modbus TCP
  • Proste uruchomienie i programowanie dzięki wstępnie ustawionym programom podstawowym i transmisji przez interfejs IP
  • Napięcie zasilania AC/DC 24-270 V
  • Obudowa do montażu na szynie DIN, szerokość 105 mm, wysokość montażu 66 mm
  • Akcesoria: Ramka montażowa ER6 do montażu panelowego
