Fabricant: ZIEHL

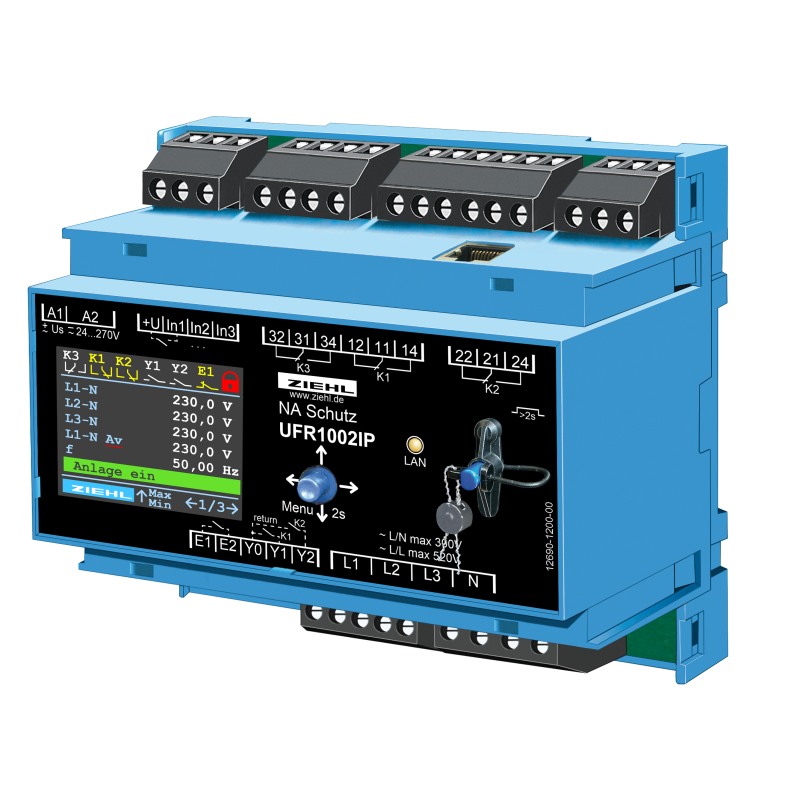

UFR1002IP - Relais de tension et de fréquence - S222301

  • S222301
  • Type de produit Moteur IP00, électronique IP20
  • Tension d'alimentation AC/DC 24 - 270 V
  • Exécution Moteur IP24 HP
  • Certificat IP52
  • Fonction de sortie Ethernet TCP/IP
  • La valeur de mesure Protection électronique du rotor bloqué, avec limitation électronique du courant du moteur pendant le démarrage et les conditions de rotor bloqué.

NOUVEAU : Conforme aux réglementations allemandes « NELEV » et « EAAV »

Le relais de découplage réseau UFR1002IP est le « grand frère » de l'UFR1001E et surveille la tension et la fréquence des réseaux triphasés et alternatifs.

Avec son écran LCD couleur (allemand/anglais) et son joystick, il est encore plus facile à utiliser que l'UFR1001E. Les valeurs mesurées et les réglages sont clairement affichés. L'appareil peut être programmé, les mises à jour installées et la mémoire d'alarmes consultée via l'interface IP intégrée. L'horloge temps réel (avec réserve de marche) simplifie la traçabilité des alarmes. Le dispositif de couplage VG1200 permet de surveiller jusqu'à 1 200 V. L'appareil est doté d'une conception à deux canaux, à sécurité intégrée et répond ainsi aux exigences de la norme VDE-AR-N 4105:2018-11. Le fonctionnement de l'interrupteur connecté est surveillé. Si la surveillance est activée, l'appareil ne se rallumera pas en cas d'erreur de mise hors tension.

Des valeurs limites sont prédéfinies pour différentes applications. Elles peuvent être facilement modifiées lorsque cela est autorisé. En cas de modification de la tension nominale, l'appareil ajuste automatiquement les valeurs limites. L'entrée veille permet un arrêt à distance, par exemple. avec un récepteur de télécommande centralisée.

Surveillance de

  • Sous-tension/surtension 15-520 V (avec dispositif de couplage ZIEHL VG1200 jusqu'à 1 200 V)
  • Sous-fréquence/surfréquence 45-65 Hz
  • Qualité de la tension (moyenne sur 10 minutes)
  • Décalage vectoriel 2-65°
  • ROCOF, taux de variation de fréquence df/dt 0,100...5,000 Hz/s
  • Tension nulle U0 (ANSI 59v0)
  • Protection passive anti-îlotage

Caractéristiques :

  • Protection contre les défauts uniques, avec surveillance de l'interrupteur connecté (désactivable lors de l'utilisation de l'interrupteur intégré des convertisseurs PV et de batterie)
  • Tentatives de redémarrage programmables en cas d'erreur de mise sous tension dans le Interrupteur connecté
  • Relais K3 avec fonctions programmables, y compris contact de sécurité, signal d'enclenchement temporisé pour les interrupteurs ou les messages d'erreur
  • Temps de réponse réglable de 0,05 à 300,0 s
  • Temps de retour réglable de 0 à 6 000 s
  • Préréglé selon VDE-AR-N 4105-2018-11 (Pr 1.02, Pr 1.08 + 1.09) et VDE-AR-N 4105-2011-08 (Pr 1.01)
  • Préréglé selon VDE-AR-N 4110-2018-11 (Pr 1.11-1.14) et la directive bdew (Pr 1.03-1.06)
  • Réglage automatique des points de commutation en cas de modification de la tension nominale
  • Compteur d'alarmes pour 100 alarmes (avec valeur de déclenchement, cause, date/heure, heure de redémarrage)
  • 3 entrées numériques programmables
  • Compteur et minuterie de veille avec date/heure de mise en veille
  • Fonction de test et de simulation avec mesure des temps de coupure
  • Possibilité de plombage et protection par code pour les réglages
  • Interface Ethernet TCP/IP, valeurs disponibles via Modbus TCP
  • Mise en service et programmation simplifiées grâce aux programmes de base prédéfinis et à la transmission via l'interface IP
  • Tension d'alimentation CA/CC 24-270 V
  • Boîtier pour montage sur rail DIN, largeur 105 mm, hauteur de montage 66 mm
  • Accessoire : cadre de montage ER6 pour montage sur panneau
