Производитель: ZIEHL

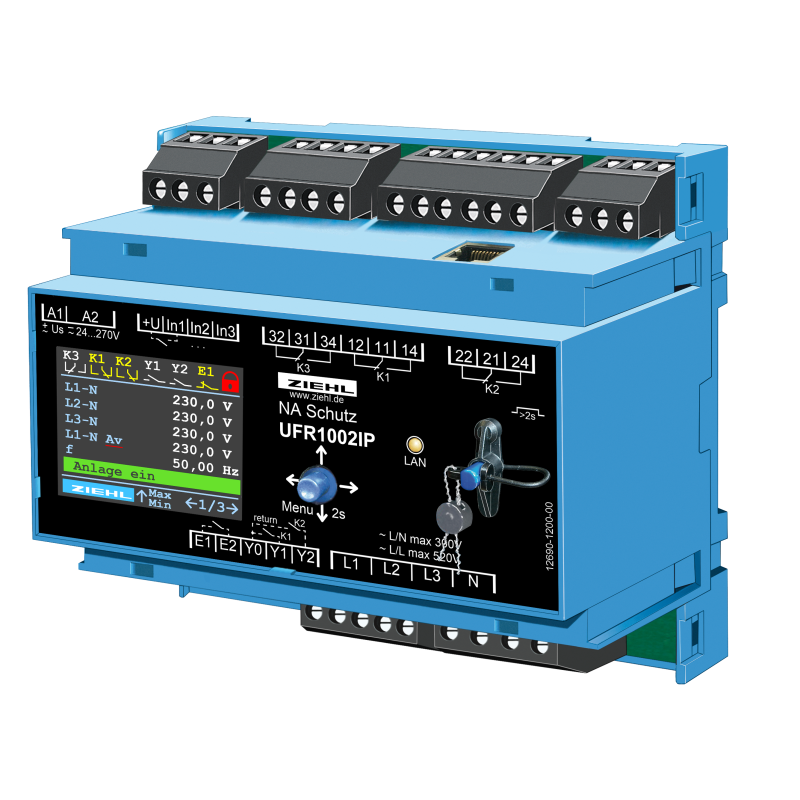

UFR1002IP - Реле напряжения и частоты - S222301

  • S222301
  • Тип продукта Двигатель IP00, электроника IP20
  • Напряжение питания AC/DC 24 - 270 V
  • Исполнение Двигатель IP24 л.с.
  • Сертификат IP52
  • Выходная функция Ethernet TCP/IP
  • Измеренное значение Электронная защита от блокировки ротора с электронным ограничением тока двигателя во время пуска и при блокировке ротора.

НОВИНКА: Соответствует немецким нормам "NELEV" и "EAAV"

Реле развязки сети UFR1002IP является «старшим братом» UFR1001E и контролирует напряжение и частоту в трехфазных и переменных сетях.

Благодаря цветному ЖК-дисплею (немецкий/английский) и джойстику управлять им еще проще, чем UFR1001E. Измеренные значения и настройки наглядно отображаются. Устройство можно программировать, устанавливать обновления и считывать память аварийных сигналов через встроенный IP-интерфейс. Часы реального времени (с запасом хода) упрощают отслеживание аварийных сигналов. В сочетании с устройством сопряжения VG1200 можно контролировать напряжение до 1200 В. Устройство имеет двухканальную конструкцию с защитой от одиночных неисправностей и, таким образом, соответствует требованиям VDE-AR-N 4105:2018-11. Работа подключенного выключателя контролируется. Если мониторинг активирован, устройство не включится снова при обнаружении ошибки отключения.

Предельные значения для различных применений предустановлены. Там, где это разрешено, их можно легко изменить. При изменении номинального напряжения устройство автоматически корректирует предельные значения. Благодаря резервному входу можно реализовать дистанционное отключение, например, с приемником пульсационного управления.

Мониторинг

  • Пониженного/повышенного напряжения 15-520 В (с соединительным устройством ZIEHL VG1200 до 1200 В)
  • Пониженной/повышенной частоты 45-65 Гц
  • Качества напряжения (10-минутное среднее)
  • Сдвиг вектора 2-65°
  • ROCOF, скорость изменения частоты df/dt 0,100...5,000 Гц/с
  • Нулевое напряжение U0 (ANSI 59v0)
  • Пассивная защита от секционирования

Характеристики:

  • защита от одиночных неисправностей, с контролем подключенного переключателя (может быть отключен при использовании встроенного переключателя преобразователей фотоэлектрических систем и аккумуляторов
  • Программируемые попытки перезапуска в случае ошибки включения в подключенном выключателе
  • Реле K3 с программируемыми функциями, включая контакт без нагрузки, задержку сигнала включения для выключателей или сообщений об ошибках
  • Время срабатывания регулируется 0,05 … 300,0 с
  • Время обратного переключения регулируется 0 … 6000 с
  • Предварительная настройка в соответствии с VDE-AR-N 4105-2018-11 (Pr 1.02, Pr 1.08 + 1.09) и VDE-AR-N 4105-2011-08 (Pr 1.01)
  • Предварительная настройка в соответствии с VDE-AR-N 4110-2018-11 (Pr 1.11–1.14) и руководством bdew (Pr 1.03–1.06)
  • Автоматическая настройка точек переключения при номинальном напряжении Изменено
  • Счётчик тревог на 100 тревог (с указанием значения срабатывания, причины, даты/времени и времени перезапуска)
  • 3 программируемых цифровых входа
  • Счётчик и таймер режима ожидания с указанием даты/времени включения/выключения режима ожидания
  • Функция тестирования и моделирования с измерением времени отключения
  • Возможность пломбирования и кодовой защиты настроек
  • Интерфейс Ethernet TCP/IP, значения доступны через Modbus TCP
  • Простая наладка и программирование благодаря предустановленным базовым программам и передаче данных по IP-интерфейсу
  • Напряжение питания 24-270 В переменного/постоянного тока
  • Корпус для установки на DIN-рейку, ширина 105 мм, высота установки 66 мм
  • Аксессуар: монтажная рама ER6 для монтажа на панель
