Výrobce: Rolec

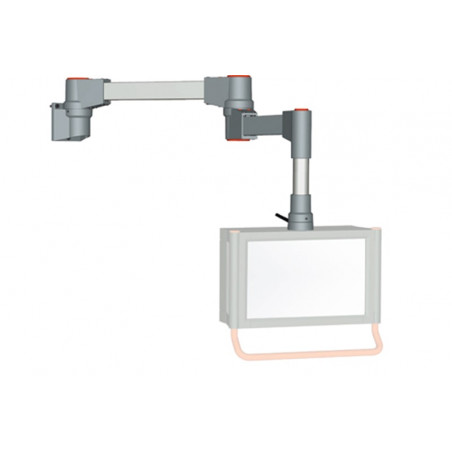

Taraplus-Beckhoff - Systém podpory zbraně

taraPLUS-Beckhoff je určen pro lehké až střední zatížení. Lze jej rychle a snadno sestavit na místě. Velké otvory v systémových komponentách umožňují snadné vedení kabelů. Speciální konstrukce Beckhoff kombinuje kulaté a rohové profily, což zajišťuje vysokou statickou stabilitu. taraPLUS je osvědčený systém s krytím IP 54.


Systémové komponenty

Typ Číslo dílu Hmotnost (g) Materiál
Zásuvný kloub 149.005.010 2450 G Al Si 12 Stáhnout
Nasouvací spoj, vertikální 149.005.011 1700 G Al Si 12 Stáhnout
Spára stěny 149.010.010 2750 G Al Si 12 Stáhnout
Spára stěny, svislá 149.010.011 2000 G Al Si 12 Stáhnout
Středně pokročilí kloub 149.015.010 3000 G Al Si 12 Stáhnout
Úhel 48 149,020,010 800 G Al Si 12 Stáhnout
Zlomená závorka 70 149,020,011 1800 G Al Si 12 Stáhnout
Úhlový držák TaraPLUS / QUADRO 50 149.021.010 1480 G Al Si 12 Stáhnout
Zásuvný spoj 149.040.010 2300 G Al Si 12 Stáhnout

Profil nosiče

Typ Díl Č. Hmotnost (g) Délka nosného profilu
Kulatá trubka Beckhoff Ø70 250 mm 144,340,250 1725 250 Stáhnout
Kulatá trubka Beckhoff Ø70 500 mm 144.340.500 3450 500 Stáhnout
Kulatá trubka Beckhoff Ø70 1000 mm 144 341 000 6900 1000 Stáhnout
Kulatá trubka Beckhoff Ø70 1500 mm 144.341.500 10350 1500 Stáhnout
Kulatá trubka Beckhoff Ø70 2000 mm 144 342 000 13 800 2000 Stáhnout
Obdélníková trubka Beckhoff 60/40 250 mm 144,350,250 900 250 Stáhnout
Obdélníková trubka Beckhoff 60/40 500 mm 144.350.500 1800 500 Stáhnout
Obdélníková trubka Beckhoff 60/40 750 mm 144.350.750 2700 750 Stáhnout
Obdélníková trubka Beckhoff 60/40 1000 mm 144 351 000 3600 1000 Stáhnout
Obdélníková trubka Beckhoff 60/40 1500 mm 144 351 500 5400 1500 Stáhnout
Kulatá trubka Beckhoff Ø48 250 mm 144.380.250 900 250 Stáhnout
Kulatá trubka Beckhoff Ø48 500 mm 144.380.500 1800 500 Stáhnout
Kulatá trubka Beckhoff Ø48 750 mm 144.380.750 2700 750 Stáhnout
Kulatá trubka Beckhoff Ø48 1000 mm 144 381 000 3600 1000 Stáhnout

Konektor

Typ Číslo dílu Hmotnost (g) Materiál
P konektor 149.025.011 1350 G Al Si 12 Stáhnout
Konektor pro stolní počítače 149.025.012 1050 G Al Si 12 Stáhnout
P desktop konektor, stojící 149.025.013 2150 G Al Si 12 Stáhnout
Plošný konektor typu P, závěsný 149.025.014 2150 G Al Si 12 Stáhnout
Otočný konektor, závěsný 149.025.510 480 G Al Si 12 Stáhnout
Konektor, stojící 149.025.511 480 G Al Si 12 Stáhnout
Noha 48 149.030.010 700 G Al Si 12 Stáhnout
Zápatí 70 149.030.011 1150 G Al Si 12 Stáhnout
Úhel konektor 149.035.010 1100 G Al Si 12 Stáhnout
Úhlový, stolní, otočný konektor 149.035.012 1500 G Al Si 12 Stáhnout
Úhlový, stolní, otočný a naklápěcí, stojanový konektor 149.035.013 2600 G Al Si 12 Stáhnout
Úhlový, stolní, otočný a naklápěcí, závěsný konektor 149.035.015 2600 G Al Si 12 Stáhnout
Nástěnný konektor, naklápěcí 149.045.010 3500 G Al Si 12 Stáhnout
A External Mount Externí Mount
B Držák svorkovnice B Držák svorkovnice
Komora baterie BF Komora baterie BF
C barevné pruhy překrývající překrytí C Barevné pruhy/překrývající překryvy
D silikonové těsnění krytu D silikonové těsnění krytu
DA Alu End Caps DA Alu End Caps
Držák víka DH Držák víka DH
Čepice DP POM Čepice DP POM
DV Double Bit Lock DV Double Bit Lock
EMC Shielding EMC Shielding
EP Electrolytic Polishing EP Electrolytic Polishing
F Samolepicí přední panel F Samolepicí přední panel
FE hledáček FE hledáček
H Ruční šroub H Ruční šroub
HG multiPANEL držák HG multiPANEL držák
HS upevňovací závěs HS upevňovací závěs
I Handle System I Handle System
ID integrované úchyty krytu ID integrované úchyty krytu
IN imbusový šroub IN imbusový šroub
IS skrytý externí pant IS skrytý externí pant
J Hand grip J Hand grip
L Antikorozní ochrana L Antikorozní ochrana
Držák desky s plošnými spoji LH Držák desky s plošnými spoji LH
M montážní desky M montážní desky
Montáž na stožár MH Montáž na stožár MH
P Sealing kit P Sealing kit
P 60 Desktop, hloubka 60 mm P 60 Desktop, hloubka 60 mm
P 90 Desktop, hloubka 90 mm P 90 Desktop, hloubka 90 mm
PR Profile Handle System PR Profile Handle System
Q Nosný prvek, příčný Q Nosný prvek, příčný
RS Zadní panel s pantem Zadní panel RS s pantem
Závěsy S Závěsy S
Snapovací nožičky SF Nasazovací nožičky SF
ochranný kryt SH Ochranný kryt SH
ST Lock with key ST Lock with key
SV Snap-in konektory SV Snap-in konektory
SZ západkový konektor se zámkem SZ západkový konektor se zámkem
T Nosné lišty pro sériové terminály T Nosné lišty pro sériové terminály
Mezerník klávesnice/myši TM Prostor klávesnice/myši TM
V Screw closure with a slot V Screw / closure with a slot
VR Screwed rear panel VR Screwed rear panel
W Screw closure with socket W Screw / closure with triangular socket
WA Wall Connection WA Wall Connection
