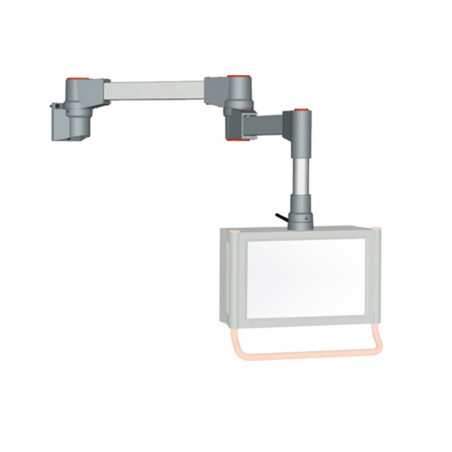

taraPLUS-Beckhoff розроблена для легких та середніх навантажень. Її можна швидко та легко зібрати на місці. Великі отвори в компонентах системи забезпечують легке прокладання кабелів. Спеціальна конструкція Beckhoff поєднує круглі та кутові профілі, що забезпечує високу статичну стійкість. taraPLUS — це перевірена система зі ступенем захисту IP 54.
Компоненти системи
| Тип | Номер деталі | Вага (г) | Матеріал | |
|---|---|---|---|---|
| Втискне з'єднання | 149.005.010 | 2450 | G Al Si 12 | Завантажити |
| Вертикальне з'єднання, що натягується | 149.005.011 | 1700 | G Al Si 12 | Завантажити |
| Стінне з'єднання | 149.010.010 | 2750 | G Al Si 12 | Завантажити |
| Стик стіни, вертикальний | 149.010.011 | 2000 | G Al Si 12 | Завантажити |
| Середній рівень суглоб | 149.015.010 | 3000 | G Al Si 12 | Завантажити |
| Кут 48 | 149.020.010 | 800 | G Al Si 12 | Завантажити |
| Кутова дужка 70 | 149.020.011 | 1800 | G Al Si 12 | Завантажити |
| кутовий кронштейн taraPLUS / QUADRO 50 | 149.021.010 | 1480 | G Al Si 12 | Завантажити |
| Вставне з'єднання | 149.040.010 | 2300 | G Al Si 12 | Завантажити |
Профіль перевізника
| Тип | Частина № | Вага (г) | Довжина опорного профілю | |
|---|---|---|---|---|
| Кругла труба Beckhoff Ø70 250 мм | 144.340.250 | 1725 | 250 | Завантажити |
| Кругла труба Beckhoff Ø70 500 мм | 144.340.500 | 3450 | 500 | Завантажити |
| Кругла труба Beckhoff Ø70 1000 мм | 144.341.000 | 6900 | 1000 | Завантажити |
| Кругла труба Beckhoff Ø70 1500 мм | 144.341.500 | 10350 | 1500 | Завантажити |
| Кругла труба Beckhoff Ø70 2000 мм | 144 342 000 | 13800 | 2000 | Завантажити |
| Прямокутна труба Beckhoff 60/40 250 мм | 144.350.250 | 900 | 250 | Завантажити |
| Прямокутна труба Beckhoff 60/40 500 мм | 144.350.500 | 1800 | 500 | Завантажити |
| Прямокутна труба Beckhoff 60/40 750 мм | 144.350.750 | 2700 | 750 | Завантажити |
| Прямокутна труба Beckhoff 60/40 1000 мм | 144.351.000 | 3600 | 1000 | Завантажити |
| Прямокутна труба Beckhoff 60/40 1500 мм | 144.351.500 | 5400 | 1500 | Завантажити |
| Кругла труба Beckhoff Ø48 250 мм | 144.380.250 | 900 | 250 | Завантажити |
| Кругла труба Beckhoff Ø48 500 мм | 144.380.500 | 1800 | 500 | Завантажити |
| Кругла труба Beckhoff Ø48 750 мм | 144.380.750 | 2700 | 750 | Завантажити |
| Кругла труба Beckhoff Ø48 1000 мм | 144 381 000 | 3600 | 1000 | Завантажити |
Роз'єм
| Тип | Артикул | Вага (г) | Матеріал | |
|---|---|---|---|---|
| P роз'єм | 149.025.011 | 1350 | G Al Si 12 | Завантажити |
| Роз'єм для робочого столу | 149.025.012 | 1050 | G Al Si 12 | Завантажити |
| Р настільний комп'ютер з'єднувач, стоячий | 149.025.013 | 2150 | G Al Si 12 | Завантажити |
| Настільний роз'єм типу P, підвісний | 149.025.014 | 2150 | G Al Si 12 | Завантажити |
| Поворотний з'єднувач, підвісний | 149.025.510 | 480 | G Al Si 12 | Завантажити |
| З'єднувач, стоячий | 149.025.511 | 480 | G Al Si 12 | Завантажити |
| Ступня 48 | 149.030.010 | 700 | G Al Si 12 | Завантажити |
| Нижній колонтитул 70 | 149.030.011 | 1150 | G Al Si 12 | Завантажити |
| Кут роз'єм | 149.035.010 | 1100 | G Al Si 12 | Завантажити |
| Кутовий, настільний, поворотний роз'єм | 149.035.012 | 1500 | G Al Si 12 | Завантажити |
| Кутовий, настільний, поворотно-нахилювальний, стоячий роз'єм | 149.035.013 | 2600 | G Al Si 12 | Завантажити |
| Кутовий, настільний, поворотно-нахиловий, підвісний роз'єм | 149.035.015 | 2600 | G Al Si 12 | Завантажити |
| Настінний з'єднувач, похилий | 149.045.010 | 3500 | G Al Si 12 | Завантажити |
Зовнішнє кріплення
B Тримач клемної колодки
Відсік для батареї BF
C кольорові смуги/покривають накладення
D Силіконова прокладка кришки
алюмінієві торцеві кришки DA
DH Lid Holder
DP POM Caps
DV Double Bit Lock
EMC Shielding
Електролітичне полірування EP
F Самоклеюча передня панель
FE Viewfinder
H Hand screw
HG multiPANEL тримач
HS Retaining Hinge
Я керую системою
ID Integrated cover handles
Гвинт з внутрішнім шестигранником
IS Прихована зовнішня петля
J Hand grip
L Захист від корозії
Лівий тримач друкованої плати
M Монтажні пластини
MH Mast Mount
P Комплект для ущільнення
P 60 Desktop, глибина 60 мм
P 90 Desktop, глибина 90 мм
PR Profile Handle System
Q Опорний елемент, поперечний
RS Задня панель із петлею
S Петлі
SF Snap-on Feet
SH Protective Cover
ST Lock with key
SV Snap-in Connectors
З'єднувач SZ Latch із замком
T Опорні рейки для послідовних терміналів
TM Keyboard/Mouse Space
V Гвинт / застібка з прорізом
VR загвинчена задня панель
W Гвинт / закриття з трикутним гніздом
WA Wall Connection
