Výrobce: Eaton / CEAG

Příslušenství a sady pro CAPRI ADE kabelové průchodky

Kabelové průchodky Capri ADE - příslušenství a sady


Dostupné modely

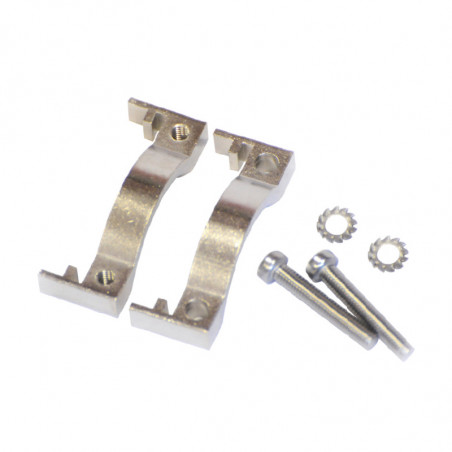

Externí terminálové moduly ADE



CAP810444
Rozsah tlumivky Velikost Pro šestihranný Šířka Tloušťka Kód
2,8 - 5,5 3 15,0 18,0 5,0 CAP810334
4,0 - 8,5 4 17,0 20,0 5,0
6,0 - 11,0 5 19,0 22,0 5,0 CAP810534
8,5 - 16,0 6 24,0 27,5 6,0 CAP810634
12,0 - 21,0 7 30,0 33,5 8,0 CAP810734
16,0 - 27,5 8 41,0 45,0 8,0 CAP810834
21,0 - 34,0 9 48,0 52,0 9,5 CAP810934
27,0 - 41,0 10 55,0 59,0 9,5 CAP811034
33,0 - 48,0 11 64,0 690 12,0 CAP811134
40,0 - 56,0 12 72,0 78,0 12,0 CAP811234
47,0 - 65,0 13 85,0 92,0 16,0 CAP811334
54,0 - 74,0 14 95,0 103,0 16,0 CAP811434
63,0 - 83,0 15 110,0 118,0 18,0 CAP811534
72,0 - 93,0 16 120,0 128,0 18,0 CAP811634


Terminálový modul ADE – Materiál: Kryt a šrouby z poniklované mosazi a nerezové oceli. Všechny rozměry v mm.



Kryt pláště kabelu ADE-4F a 5F



Velikost průchodky Vnější plášť Kód
Min. Max.
5 4,5 7,5 CAP560530
6 7,0 11,0 CAP560630
7 10,0 15,0 CAP560730
8 13,5 20,0 CAP560830
9 18,0 26,5 CAP560930
10 23,0 32,5 CAP561030
11 29,0 39,5 CAP561130
12 35,0 46,5 CAP561230
13 42,0 54,5 CAP561330
14 50,0 61,0 CAP561430
15 58,0 72,5 CAP561530
16 66,0 81,5 CAP561630


Plášť ADE-4F a 5F – materiál: nikl. Všechny rozměry v mm.

ADE - standardní sady CAP / DTS




Sady K1, K2 a K3 jsou k dispozici pro všechny modely ADE.
Sady lisovaných těsnění (DTSK1, DTSK2, DTSK3) pasují pouze na vývodky ADE-5F ve velikostech 12-17.
Chcete-li objednat sady těsnění, přidejte před kód sady předponu „DTS“, např. ADE5M752NPNDTSK2.



Lité těsnění ADE-5F

Velikost těsnění Kód
12 CAP850012
13 CAP850013
14 CAP850014
15 CAP850015
16 CAP850016
17 CAP850017


Doplňky Capri



Teplotní rozsah -60 °C až 140 °C. Všechny rozměry v mm. Vnější průměry se mohou měnit.

Tabulka kódů ISO
Těsnění Kód zelené pečetě
Závit D E (tloušťka)
10 15,0 1,2 CAP221045
12 18,0 1,2 CAP221245
16 22,0 1,2 CAP221645
20 27,0 1,2 CAP222045
25 35,0 1,5 CAP222545
32 43,0 1,5 CAP223245
40 55,0 1,5 CAP224045
50 69,0 1,5 CAP225045
63 82,0 2,0 CAP226345
75 94,0 2,0 CAP227545
90 110,0 2,0 CAP229045
110 130,0 2,0 CAP221145
Tabulka kódů NPT
Těsnění Kód zelené pečetě
Závit D E (tloušťka)
1/4” 18,0 1,5 CAP239014
3/8" 3/8" 22,0 1,5 CAP239038
1/2” 31,0 1,5 CAP239012
3/4" 35,0 1,5 CAP239034
1” 43,0 1,5 CAP239010
1 1/4” 59,0 1,5 CAP239114
1 1/2” 69,0 1,5 CAP239112
2" 79,0 2,0 CAP239020
2 1/2” 94,0 2,0 CAP239212
3" 110,0 2,0 CAP239300
3 1/2” 119,0 2,0 CAP239312
4" 130,0 2,0 CAP239414


Teplotní rozsah -40 °C až 80 °C. Všechny rozměry v mm. Vnější průměry se mohou změnit.

Tabulka kódů ISO
Těsnění Kód neoprenové těsnění
Závit D E (tloušťka)
10 15,0 1,2 CAP221049
12 18,0 1,2 CAP221249
16 22,0 1,2 CAP221649
20 24,0 1,2 CAP222049
25 30,0 1,5 CAP222549
32 42,0 1,5 CAP223249
40 52,0 1,5 CAP224049
50 63,0 1,5 CAP225049
63 77,0 2,0 CAP226349
75 90,0 2,0 CAP227549
90 106,0 2,0 CAP229049
110 126,0 2,0 CAP221149
Tabulka kódů NPT
Těsnění Kód neoprenové těsnění
Závit D E (tloušťka)
1/4” 20,0 1,5 CAP229014
3/8” 22,0 1,5 CAP229038
1/2” 27,0 1,5 CAP229012
3/4” 33,0 1,5 CAP229034
1” 41,0 1,5 CAP229010
1 1/4" 52,0 1,5 CAP229114
1 1/2” 57,0 1,5 CAP229112
2" 71,0 2,0 CAP229020
2 1/2” 85,0 2,0 CAP229212
3" 104,0 2,0 CAP229300
3 1/2” 120,0 2,0 CAP229312
4" 130,0 2,0 CAP229414


Teplotní rozsah -30 °C až 80 °C. Všechny rozměry v mm. Vnější průměry se mohou změnit.

Tabulka kódů ISO
Těsnění Kód červené pečetě
Závit D E (tloušťka)
10 15,0 1,5 CAP221041
12 12 18,0 1,5 CAP221241
16 22,0 1,5 CAP221641
20 27,0 1,5 CAP222041
25 35,0 1,5 CAP222541
32 43,0 1,5 CAP223241
40 55,0 1,5 CAP224041
50 69,0 1,5 CAP225041
63 82,0 1,5 CAP226341
75 94,0 1,5 CAP227541
90 110,0 1,5 CAP229041
110 130,0 1,5 CAP221141
Tabulka kódů NPT
Těsnění Kód červené pečetě
Závit D E (tloušťka)
1/4” 18,0 1,5 CAP219014
3/8" 3/8" 22.0 1.5 CAP219038
1/2” 31.0 1.5 CAP219012
3/4" 35.0 1.5 CAP219034
1” 43.0 1.5 CAP219010
1 1/4” 59.0 1.5 CAP219114
1 1/2” 69.0 1.5 CAP219112
2" 79.0 2.0 CAP219020
2 1/2” 94.0 2.0 CAP219212
3" 110.0 2.0 CAP219300
