Производитель: Eaton / CEAG

Аксессуары и комплекты для кабельных кабельных желез

Кабельные вводы Capri ADE — аксессуары и комплекты


Доступные модели

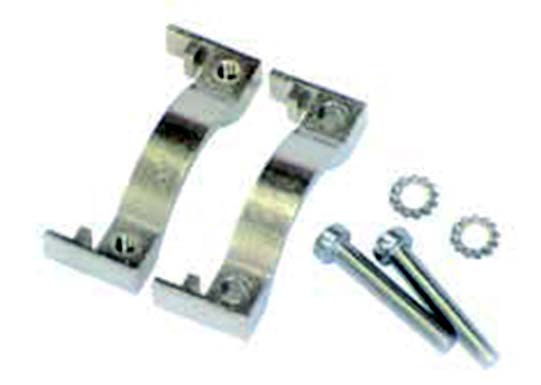

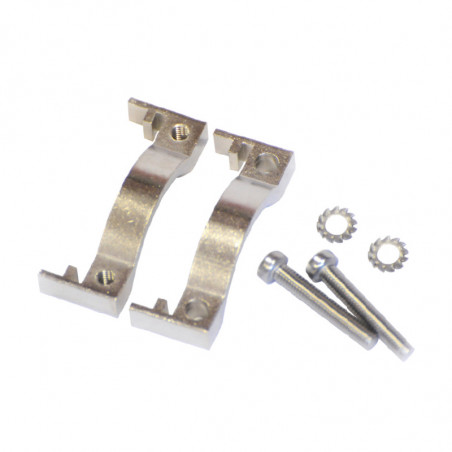

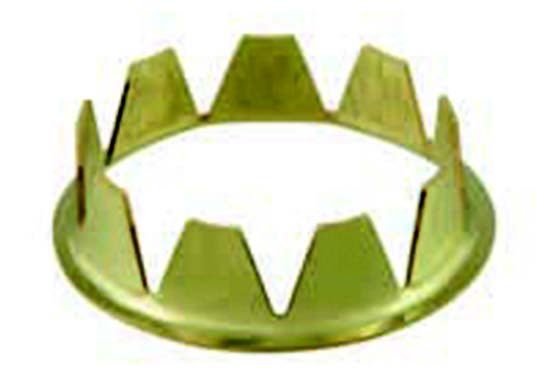

Внешние клеммные модули ADE



CAP810444
Диапазон дульных сужений Размер Для шестигранных Ширина Толщина Код
2,8–5,5 3 15,0 18,0 5,0 CAP810334
4,0 - 8,5 4 17,0 20,0 5,0
6,0 - 11,0 5 19,0 22,0 5,0 CAP810534
8,5 - 16,0 6 24,0 27,5 6,0 CAP810634
12,0 - 21,0 7 30,0 33,5 8,0 CAP810734
16,0 - 27,5 8 41,0 45,0 8,0 CAP810834
21,0 - 34,0 9 48,0 52,0 9,5 CAP810934
27,0 - 41,0 10 55,0 59,0 9,5 CAP811034
33,0 - 48,0 11 64,0 690 12,0 CAP811134
40,0 - 56,0 12 72,0 78,0 12,0 CAP811234
47,0 - 65,0 13 92,0 16,0 CAP811334
54,0 - 74,0 14 95,0 103,0 16,0 CAP811434
63,0 - 83,0 15 110,0 118,0 18,0 CAP811534
72,0 - 93,0 16 120,0 128,0 18,0 CAP811634


Терминальный модуль ADE – Материал: крышка и винты изготовлены из никелированной латуни и нержавеющей стали. Все размеры указаны в мм.

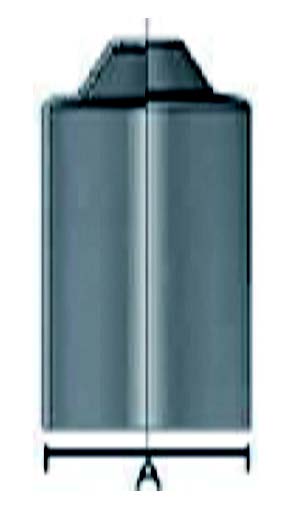

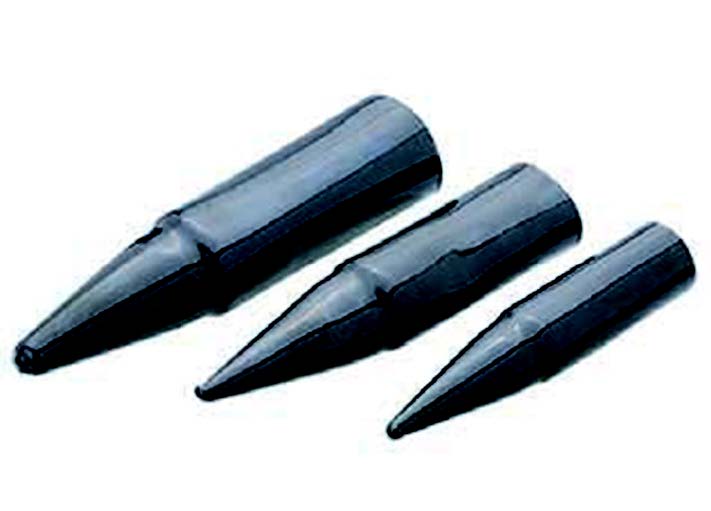

Защитная оболочка кабеля ADE-4F и 5F



Размер кабельного ввода Внешняя оболочка Код
Мин. Макс.
5 4,5 7,5 CAP560530
6 7,0 CAP560630
7 10,0 15,0 CAP560730
8 13,5 20,0 CAP560830
9 18,0 26,5 CAP560930
10 23,0 32,5 CAP561030
11 29,0 39,5 CAP561130
12 35,0 46,5 CAP561230
13 42,0 54,5 CAP561330
14 50,0 61,0 CAP561430
15 58,0 72,5 CAP561530
16 66,0 81,5 CAP561630


ADE-4F и 5F Крышка кожуха – материал: никель. Все размеры указаны в мм.

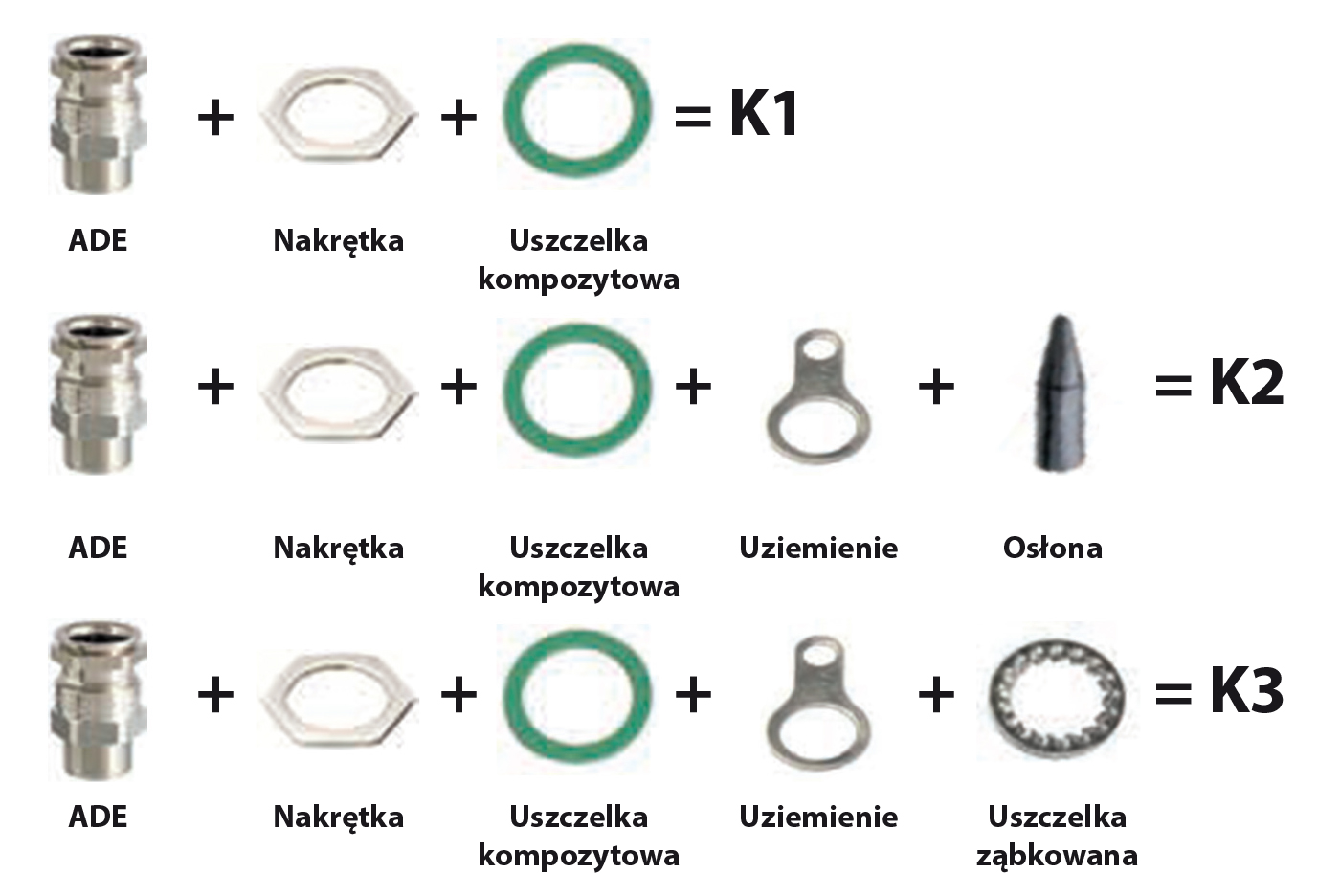

ADE – стандартные комплекты CAP/DTS




Комплекты K1, K2 и K3 доступны для всех моделей ADE.
Комплекты литых уплотнений (DTSK1, DTSK2, DTSK3) подходят только для сальников ADE-5F типоразмеров 12–17.
Для заказа комплектов уплотнений добавьте префикс «DTS» перед кодом комплекта, например, ADE5M752NPNDTSK2.

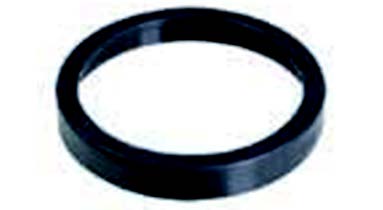

Литая прокладка ADE-5F

Размер уплотнения Код
12 CAP850012
13 CAP850013
14 CAP850014
15 CAP850015
16 CAP850016
17 CAP850017


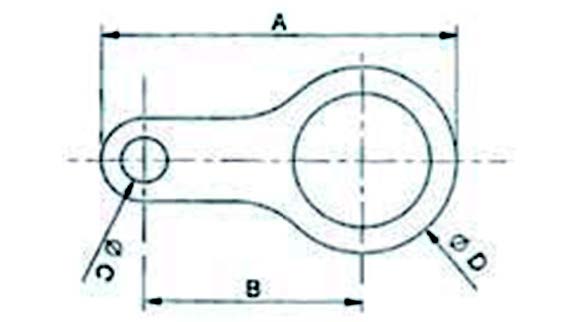

Аксессуары Capri



Диапазон температур: от -60°C до 140°C. Все размеры указаны в мм. Наружный диаметр может изменяться.

Таблица кодов ISO
Прокладка Код зелёной печати
Резьба D E (толщина)
10 15.0 1,2 CAP221045
12 18,0 1,2 CAP221245
16 22,0 1,2 CAP221645
20 27,0 1,2 CAP222045
25 35,0 1,5 CAP222545
32 43,0 1,5 CAP223245
40 55,0 1,5 CAP224045
50 69,0 1,5 CAP225045
63 82,0 2,0 CAP226345
75 94,0 2,0 CAP227545
90 110,0 2,0 CAP229045
110 130,0 2,0 CAP221145
Таблица кодов NPT
Прокладка Код зелёной печати
Резьба D E (толщина)
1/4” 18.0 1.5 CAP239014
3/8" 22,0 1,5 CAP239038
1/2" 31,0 1,5 CAP239012
3/4" 35,0 1,5 CAP239034
1” 43,0 1,5 CAP239010
1 1/4” 59,0 1,5 CAP239114
1 1/2 дюйма 69,0 1,5 CAP239112
2 дюйма 79,0 2.0 CAP239020
2 1/2 дюйма 94.0 2.0 CAP239212
3 дюйма 110.0 CAP239300
3 1/2 дюйма 119,0 2,0 CAP239312
4 дюйма 130,0 2.0 CAP239414


Диапазон температур: от -40°C до 80°C. Все размеры указаны в мм. Внешний диаметр может быть изменён.

Таблица кодов ISO
Прокладка Код неопренового обтюратора
Резьба D E (толщина)
10 15.0 1,2 CAP221049
12 18,0 1,2 CAP221249
16 22,0 1,2 CAP221649
20 24,0 1,2 CAP222049
25 30,0 1,5 CAP222549
32 42,0 1,5 CAP223249
40 52,0 1,5 CAP224049
50 63,0 1,5 CAP225049
63 77,0 2,0 CAP226349
75 90,0 2,0 CAP227549
90 106,0 2,0 CAP229049
110 126,0 2,0 CAP221149
Таблица кодов NPT
Прокладка Код неопренового уплотнителя
Резьба D E (толщина)
1/4” 20.0 1.5 CAP229014
3/8” 22.0 1.5 CAP229038
1/2” 27.0 1.5 CAP229012
3/4” 33,0 1,5 CAP229034
1” 41,0 1,5 CAP229010
1 1/4” 52,0 1,5 CAP229114
1 1/2 дюйма 57,0 1,5 CAP229112
2 дюйма 71,0 2.0 CAP229020
2 1/2 дюйма 85.0 2.0 CAP229212
3 дюйма 104.0 CAP229300
3 1/2 дюйма 120,0 2,0 CAP229312
4 дюйма 130,0 2.0 CAP229414


Диапазон температур: от -30°C до 80°C. Все размеры указаны в мм. Внешний диаметр может быть изменён.

Таблица кодов ISO
Прокладка Код красной печати
Резьба D E (толщина)
10 15.0 1.5 CAP221041
12 18,0 1,5 CAP221241
16 22,0 1,5 CAP221641
20 27,0 1,5 CAP222041
25 35,0 1,5 CAP222541
32 43,0 1,5 CAP223241
40 55,0 1,5 CAP224041
50 69,0 1,5 CAP225041
63 82,0 1,5 CAP226341
75 94,0 1,5 CAP227541
90 110,0 1,5 CAP229041
110 130,0 1,5 CAP221141
Таблица кодов NPT
Прокладка Код красной печати
Резьба D E (толщина)
1/4” 18.0 1.5 CAP219014
3/8" 22.0 1.5 CAP219038
1/2” 31.0 1.5 CAP219012
3/4" 35.0 1.5 CAP219034
1” 43.0 1.5 CAP219010
1 1/4” 59.0 1.5 CAP219114
1 1/2” 69.0 1.5 CAP219112
2" 79.0 2.0 CAP219020
2 1/2” 94.0 2.0 CAP219212
3" 110.0 2.0 CAP219300
