Garnituri de cablu Capri ADE - accesorii si truse

Module terminale externe ADE

CAP810444

Interval de blocare	Dimensiune	Pentru hexagonal	Lățime	Grosime	Cod
2.8 - 5.5	3	15.0	18.0	5.0	CAP810334
4.0 - 8.5	4	17.0	20.0	5.0
6.0 - 11.0	5	19.0	22.0	5.0	CAP810534
8.5 - 16.0	6	24.0	27,5	6,0	CAP810634
12,0 - 21,0	7	30,0	33,5	8,0	CAP810734
52.0	9.5	CAP810934
27.0 - 41.0	10	55.0	59.0	9.5	CAP811034
	54.0 - 74.0	14	95.0	103.0	16.0	CAP811434
63.0 - 83.0	15	centru;">110.0	118.0	18.0	CAP811534
72.0 - 93.0	16	120.0	128.0	18.0	CAP811634

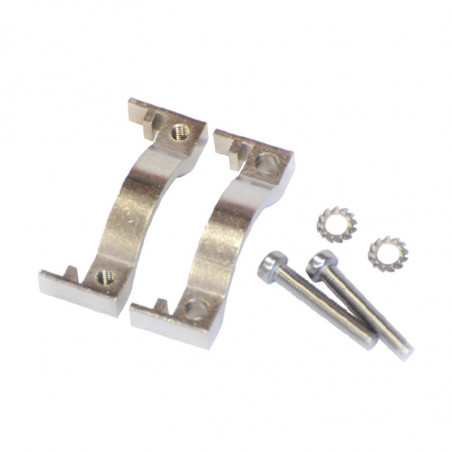

Modul terminal ADE – Material: Capac și șuruburi din alamă nichelată și oțel inoxidabil. Toate dimensiunile sunt în mm.

Capac manta cablu ADE-4F și 5F

`CAP560630` ` ` ...

Dimensiunea presetupei	Manta exterioară		Cod
	Min.	Max
5	4.5	7.5	CAP560530
6	7.0	11.0
9	18.0	26.5	CAP560930
10	23.0	32.5	CAP561030
centru;">11	29.0	39.5	CAP561130
12	35.0	46.5	CAP561230
13	42.0	54.5	CAP561330
14	50.0	61.0	CAP561430
15	58.0	72,5	CAP561530
16	66,0	81,5	CAP561630

Capac manta ADE-4F și 5F – material: nichel. Toate dimensiunile sunt în mm.




Kiturile K1, K2 și K3 sunt disponibile pentru toate modelele ADE.
Kiturile de etanșare turnate (DTSK1, DTSK2, DTSK3) se potrivesc numai cu garniturile ADE-5F cu dimensiunile 12-17.
Pentru a comanda kituri de etanșare, adăugați prefixul „DTS” înainte de codul kitului, de exemplu, ADE5M752NPNDTSK2.



Garnitură turnată ADE-5F

Dimensiunea etanșării	Cod
12	CAP850012
13	CAP850013
14	CAP850014
15	CAP850015
16	CAP850016
17	CAP850017

Interval de temperatură -60°C până la 140°C. Toate dimensiunile sunt în mm. Diametrele exterioare se pot modifica.

Tabel de coduri ISO Garnitură Cod sigiliu verde Filet D E (grosime) 10 15.0 1,2 CAP221045 12 18.0 1,2 CAP221245 16 22.0 1,2 CAP221645 20 27.0 1,2 CAP222045 25 35.0 1.5 CAP222545 32 43.0 1.5 CAP223245 40 55.0 1.5 CAP224045 50 69.0 1.5 CAP225045 110.0 2.0 CAP229045 110 130.0 2.0 CAP221145

Tabel de coduri NPT Garnitură Cod sigiliu verde Filet D E (grosime) 1/4” 18.0 1.5 CAP239014 3/8" 22.0 1.5 CAP239038 1/2” 31.0 1.5 CAP239012 3/4" 35.0 1,5 CAP239034 1” 43,0 1,5 CAP239010 1 1/4” 59,0 1,5 CAP239114 1 1/2” 69.0 1.5 CAP239112 2" 79.0 2.0 CAP239020 94.0 2.0 CAP239212 3" 110.0 2.0 CAP239300 3 1/2” 119.0 2.0 CAP239312 4" 130.0 2.0 CAP239414

Interval de temperatură -40°C până la 80°C. Toate dimensiunile sunt în mm. Diametrele exterioare pot fi modificate.

Tabel de coduri ISO Garnitură Cod etanșare neopren Filet D E (grosime) 10 15.0 1,2 CAP221049 12 18.0 1,2 CAP221249 16 22.0 1,2 CAP221649 20 24.0 1,2 CAP222049 25 30.0 1.5 CAP222549 32 42.0 1.5 CAP223249 40 52.0 1.5 CAP224049 50 63.0 1.5 CAP225049 63 77.0 2.0 CAP226349 75 90.0 2.0 CAP227549 90 106.0 2.0 CAP229049 110 126.0 2.0 CAP221149

Tabel de coduri NPT Garnitură Cod etanșare neopren Filet D E (grosime) 1/4” 20.0 1.5 CAP229014 3/8” 22.0 1.5 CAP229038 1/2” 27.0 1.5 CAP229012 3/4” 33.0 1,5 CAP229034 1” 41,0 1,5 CAP229010 1 1/4" 52,0 1,5 CAP229114 1 1/2” 57.0 1.5 CAP229112 2" 71.0 2.0 CAP229020 85.0 2.0 CAP229212 3" 104.0 2.0 CAP229300 3 1/2” 120.0 2.0 CAP229312 4" 130.0 2.0 CAP229414

Interval de temperatură -30°C până la 80°C. Toate dimensiunile sunt în mm. Diametrele exterioare pot fi modificate.

Tabel de coduri ISO Garnitură Codul Sigiliului Roșu Filet D E (grosime) 10 15.0 1.5 CAP221041 12 18.0 1.5 CAP221241 16 22.0 1.5 CAP221641 20 27.0 1.5 CAP222041 25 35.0 1.5 CAP222541 32 43.0 1.5 CAP223241 40 55.0 1.5 CAP224041 50 69.0 1.5 CAP225041 110.0 1.5 CAP229041 110 130.0 1.5 CAP221141

Tabel de coduri NPT Garnitură Codul Sigiliului Roșu Filet D E (grosime) 1/4” 18.0 1.5 CAP219014 3/8" 22.0 1.5 CAP219038 1/2” 31.0 1.5 CAP219012 3/4" 35.0 1.5 CAP219034 1” 43.0 1.5 CAP219010 1 1/4” 59.0 1.5 CAP219114 1 1/2” 69.0 1.5 CAP219112 2" 79.0 2.0 CAP219020 2 1/2” 94.0 2.0 CAP219212 3" 110.0 2.0 CAP219300 mai puțin Citeste mai mult Akcesoria i zestawy do dławnic kablowych serii Capri ADE_dane techniczne Trimite o cerere Sunteți interesat de acest produs? Aveți nevoie de informații suplimentare sau de prețuri individuale? Contactează-ne Contactați-ne! Scrie-ti recenzia Enim quis fugiat consequat elit minim nisi eu occaecat occaecat deserunt aliquip nisi ex deserunt. Notify me when available CERETI PRODUSUL close Vă mulțumim că ați trimis mesajul dvs. Vom răspunde cât mai curând posibil. CERETI PRODUSUL close Primul nume si ultimul nume Kraj Telefon Numele Companiei Cod fiscal E-mail Cereți produsul Întrebare Ataseaza un fisier Naviga Accept Politica de confidențialitate câmp necesar trimite o anchetă Adaugă la lista de dorințe trebuie să fii logat Autentificare Nu aveți un cont? Inregistreaza-te Descarcă PDF Descarcă PDF Detalii produs Descărcări Presetupe Capri ADE - Accesorii și kituri Modele disponibile Module terminale externe ADE CAP810444 Interval de blocare Dimensiune Pentru hexagonal Lățime Grosime Cod 2.8 - 5.5 3 15.0 18.0 5.0 CAP810334 4.0 - 8.5 4 17.0 20.0 5.0 6.0 - 11.0 5 19.0 22.0 5.0 CAP810534 8.5 - 16.0 6 24.0 27,5 6,0 CAP810634 12,0 - 21,0 7 30,0 33,5 8,0 CAP810734 52.0 9.5 CAP810934 27.0 - 41.0 10 55.0 59.0 9.5 CAP811034 54.0 - 74.0 14 95.0 103.0 16.0 CAP811434 63.0 - 83.0 15 centru;">110.0 118.0 18.0 CAP811534 72.0 - 93.0 16 120.0 128.0 18.0 CAP811634 Modul terminal ADE – Material: Capac și șuruburi din alamă nichelată și oțel inoxidabil. Toate dimensiunile sunt în mm. Capac manta cablu ADE-4F și 5F `CAP560630` ` ` ... Dimensiunea presetupei Manta exterioară Cod Min. Max 5 4.5 7.5 CAP560530 6 7.0 11.0 9 18.0 26.5 CAP560930 10 23.0 32.5 CAP561030 centru;">11 29.0 39.5 CAP561130 12 35.0 46.5 CAP561230 13 42.0 54.5 CAP561330 14 50.0 61.0 CAP561430 15 58.0 72,5 CAP561530 16 66,0 81,5 CAP561630 Capac manta ADE-4F și 5F – material: nichel. Toate dimensiunile sunt în mm. ADE - kituri standard CAP / DTS Kiturile K1, K2 și K3 sunt disponibile pentru toate modelele ADE. Kiturile de etanșare turnate (DTSK1, DTSK2, DTSK3) se potrivesc numai cu garniturile ADE-5F cu dimensiunile 12-17. Pentru a comanda kituri de etanșare, adăugați prefixul „DTS” înainte de codul kitului, de exemplu, ADE5M752NPNDTSK2. Garnitură turnată ADE-5F Dimensiunea etanșării Cod 12 CAP850012 13 CAP850013 14 CAP850014 15 CAP850015 16 CAP850016 17 CAP850017 Accesorii Capri Interval de temperatură -60°C până la 140°C. Toate dimensiunile sunt în mm. Diametrele exterioare se pot modifica. Tabel de coduri ISO Garnitură Cod sigiliu verde Filet D E (grosime) 10 15.0 1,2 CAP221045 12 18.0 1,2 CAP221245 16 22.0 1,2 CAP221645 20 27.0 1,2 CAP222045 25 35.0 1.5 CAP222545 32 43.0 1.5 CAP223245 40 55.0 1.5 CAP224045 50 69.0 1.5 CAP225045 110.0 2.0 CAP229045 110 130.0 2.0 CAP221145 Tabel de coduri NPT Garnitură Cod sigiliu verde Filet D E (grosime) 1/4” 18.0 1.5 CAP239014 3/8" 22.0 1.5 CAP239038 1/2” 31.0 1.5 CAP239012 3/4" 35.0 1,5 CAP239034 1” 43,0 1,5 CAP239010 1 1/4” 59,0 1,5 CAP239114 1 1/2” 69.0 1.5 CAP239112 2" 79.0 2.0 CAP239020 94.0 2.0 CAP239212 3" 110.0 2.0 CAP239300 3 1/2” 119.0 2.0 CAP239312 4" 130.0 2.0 CAP239414 Interval de temperatură -40°C până la 80°C. Toate dimensiunile sunt în mm. Diametrele exterioare pot fi modificate. Tabel de coduri ISO Garnitură Cod etanșare neopren Filet D E (grosime) 10 15.0 1,2 CAP221049 12 18.0 1,2 CAP221249 16 22.0 1,2 CAP221649 20 24.0 1,2 CAP222049 25 30.0 1.5 CAP222549 32 42.0 1.5 CAP223249 40 52.0 1.5 CAP224049 50 63.0 1.5 CAP225049 63 77.0 2.0 CAP226349 75 90.0 2.0 CAP227549 90 106.0 2.0 CAP229049 110 126.0 2.0 CAP221149 Tabel de coduri NPT Garnitură Cod etanșare neopren Filet D E (grosime) 1/4” 20.0 1.5 CAP229014 3/8” 22.0 1.5 CAP229038 1/2” 27.0 1.5 CAP229012 3/4” 33.0 1,5 CAP229034 1” 41,0 1,5 CAP229010 1 1/4" 52,0 1,5 CAP229114 1 1/2” 57.0 1.5 CAP229112 2" 71.0 2.0 CAP229020 85.0 2.0 CAP229212 3" 104.0 2.0 CAP229300 3 1/2” 120.0 2.0 CAP229312 4" 130.0 2.0 CAP229414 Interval de temperatură -30°C până la 80°C. Toate dimensiunile sunt în mm. Diametrele exterioare pot fi modificate. Tabel de coduri ISO Garnitură Codul Sigiliului Roșu Filet D E (grosime) 10 15.0 1.5 CAP221041 12 18.0 1.5 CAP221241 16 22.0 1.5 CAP221641 20 27.0 1.5 CAP222041 25 35.0 1.5 CAP222541 32 43.0 1.5 CAP223241 40 55.0 1.5 CAP224041 50 69.0 1.5 CAP225041 110.0 1.5 CAP229041 110 130.0 1.5 CAP221141 Tabel de coduri NPT Garnitură Codul Sigiliului Roșu Filet D E (grosime) 1/4” 18.0 1.5 CAP219014 3/8" 22.0 1.5 CAP219038 1/2” 31.0 1.5 CAP219012 3/4" 35.0 1.5 CAP219034 1” 43.0 1.5 CAP219010 1 1/4” 59.0 1.5 CAP219114 1 1/2” 69.0 1.5 CAP219112 2" 79.0 2.0 CAP219020 2 1/2” 94.0 2.0 CAP219212 3" 110.0 2.0 CAP219300 mai puțin Citeste mai mult Akcesoria i zestawy do dławnic kablowych serii Capri ADE_dane techniczne Comentarii (0) Fii primul care scrie o recenzie Aprecierea ta pentru recenzie nu a putut fi trimisa Da Reclama un comentariu Sigur doresti sa raportezi acest comentariu? Nu Da Raport trimis Comentariul tau a fost inregistrat si va fi examinat de un moderator. Da Reclamatia tau nu a putut fi trimisa Da Scrie-ti recenzia × Garnituri de cablu Capri ADE - accesorii si truse Rata: Mod de adresare* Numele tau* Recenzie* Accept termenii generali de utilizare și politica de confidențialitate. * * Campuri obligatorii Anuleaza Trimite Recenzia a fost trimisa Comentariul dumeavoastra a fost inregistrat si va fi vizibil de indata ce va fi aprobat de un moderator. Da Recenzia ta nu a putut fi trimisa Da × × Acest magazin vă solicită să acceptați cookie-uri pentru performanță, media și publicitate. Mediile sociale și cookie-urile de publicitate ale unor terțe părți sunt utilizate pentru a vă oferi funcții de social media și anunțuri personalizate. Acceptați aceste cookie-uri și procesarea datelor personale implicate? Necesare Întotdeauna activat Cookie-urile necesare ajută la a face un site utilizabil prin activarea funcţiilor de bază, precum navigarea în pagină şi accesul la zonele securizate de pe site. Site-ul nu poate funcţiona corespunzător fără aceste cookie-uri. Preferinţe Nu Da Cookie-urile de preferinţă permit unui site să îşi amintească informaţii care se modifică după modul în care se comportă sau arată site-ul, precum limba dvs. preferată sau regiunea în care vă aflaţi. Statistici Nu Da Cookie-urile de statistică îi ajută pe proprietarii unui site să înţeleagă modul în care vizitatorii interacţionează cu site-urile prin colectarea şi raportarea informaţiilor în mod anonim. Marketing Nu Da Cookie-urile de marketing sunt utilizate pentru a-i urmări pe utilizatori de la un site la altul. Intenţia este de a afişa anunţuri relevante şi antrenante pentru utilizatorii individuali, aşadar ele sunt mai valoroase pentru agenţiile de puiblicitate şi părţile terţe care se ocupă de publicitate. Configureaza Reject Accept Accept only selected cookies Accept all cookies ← Înapoi × Conținutul nu este disponibil
