Řada CWT ULTRA MINI-HF-F

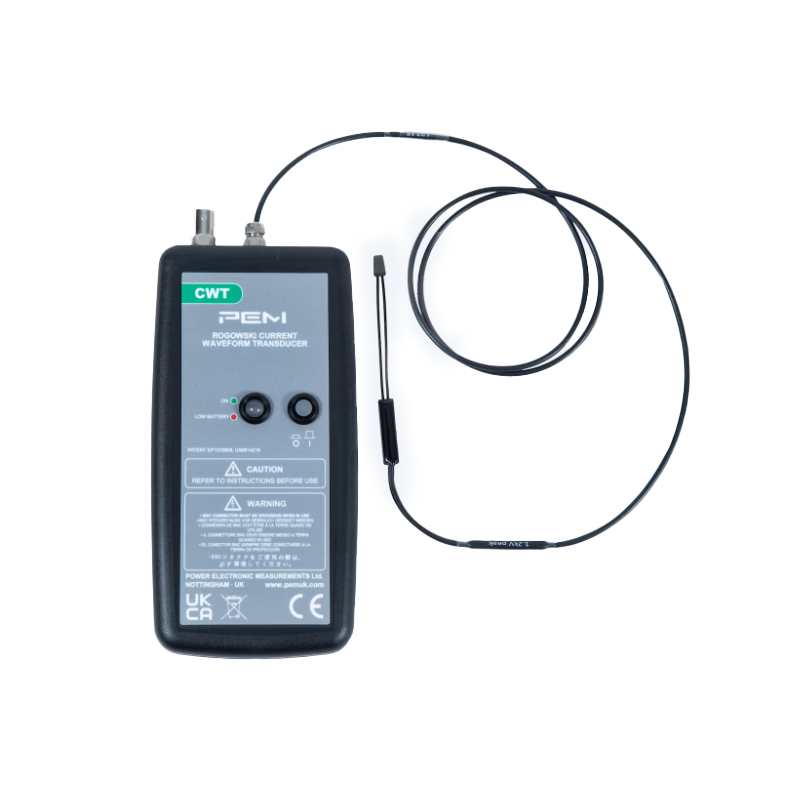

Řada CWT ultra mini-HF-F je rozšířením původní řady CWT Ultra-mini od společnosti PEM. Nová konstrukce typu „vidlice“ umožňuje zmenšit celkovou velikost Rogowského cívky na 55 mm a tím omezit vliv sondy na testovaný obvod. To usnadňuje měření v hustě osazených výkonových elektronických systémech. Verze HF navíc rozšiřuje frekvenční pásmo na 30 MHz a poskytuje silnější a dodatečně chráněnou cívku o průměru 1,7 mm.

Klíčové vlastnosti

Cívka typu „vidlice“
Inovativní design typu „vidlice“ s délkou cívky 55 mm.
Jmenovité proudy
Jmenovité proudy od 60 A do 12 kA
(špičkové hodnoty).

Maximální di/dt
Schopnost pracovat při maximálním di/dt až do 100 kA/μs.

Tenké cívky a vysoká izolace
Tenké cívky s průměrem průřezu 1,7 mm pro izolaci 1,2 kV (špičková hodnota).
Možnost volby délky kabelu
K dispozici jsou delší kabely než standardní 1 m – na vyžádání.
Délka cívky na zakázku
Na vyžádání jsou k dispozici cívky delší než standardních 55 mm.



Aplikace

  • Spínací průběhy polovodičových prvků.
  • Spínací proudové průběhy v obvodech výkonové elektroniky, např.:
  • MOSFET nebo IGBT i v pouzdrech tak malých jako TO-247. Měření ztrát výkonu v polovodičích.
  • Monitorování proudů v malých tlumivkách, kondenzátorech, tlumicích obvodech atd.
  • Měření malých střídavých proudů za přítomnosti velkých stejnosměrných proudů (např. monitorování zvlnění kondenzátoru).
  • Měření vysokofrekvenčních sinusových, pulzních nebo přechodných proudů
    v aplikacích od síťové frekvence až po radiofrekvenční (RF) rozsah.



Splňuje normy

  • CE
  • EMC EN 61326-1 2006
  • IEC 61010-1
  • IEC 61010-2-032


Technické parametry

Výstup ±6V pro max. špičkový proud pro R>100kΩ (doporučený vstup osciloskopu R=1MΩ)
Přesnost

Kalibrováno na ±0,2% údaje při vycentrování vodiče ve smyčce Rogowského cívky.
Poloha vodiče v cívce (pro vodič o průměru 5 mm) – typicky ±2% údaje.

Linearita až do proudové amplitudy ±0,05% odečtu
DC Offset Maximálně ±3mV pro T=25°C
Teplota Cívka a kabel: -40…125°C, integrátor: 0…40°C
Napětí cívky 1,2 kV (špičková hodnota) – cívka o tloušťce 1,7 mm.
Obvod cívky 55 mm – na vyžádání možné větší rozměry
Napájení

B - standardní: 4 x AA 1,5V alkalické baterie, typická doba provozu 25h
R – dobíjecí: 4x AA 1,2 NiMH baterie, typická životnost 10h, možnost externího nabíjení

Výstup BNC



Model Citlivost (mV/A) Max. proud (A) Maximální
šum (mVp-p)
Pokles* (%/ms) Šířka pásma
přenosu
LF (-3dB) (Hz)
Maximální
nárůst proudu
di/dt (kA/μs)
Šířka pásma
přenosu (-3dB)
Bandwidth (MHz)
55 mm
CWTUMHF-F/03 100 60 20 85 150 4.0 30
CWTUMHF-F/06 50 120 15 78 100 8.0 30
CWTUMHF-F/1 20 300 15 53 50 20 30
CWTUMHF-F/3 10 600 15 19 20 40 30
CWTUMHF-F/6 5.0 1200 15 9.3 10 80 30
CWTUMHF-F/15 2.0 3000 12 4.6 5.0 100 30
CWTUMHF-F/30 1.0 6000 12 2.4 2.6 100 30
CWTUMHF-F/60 0.5 12000 12 1.2 1.2 100 30

* - Procentuální pokles výstupního signálu u obdélníkového průběhu

Zašlete dotaz

Máte zájem o tento produkt? Potřebujete další informace nebo individuální ceny?

Kontaktujte nás
ZEPTEJTE SE O PRODUKT close
Děkujeme za zaslání zprávy. Odpovíme co nejdříve.
ZEPTEJTE SE O PRODUKT close
Procházet

Přidat do seznamu přání

musíš být přihlášen

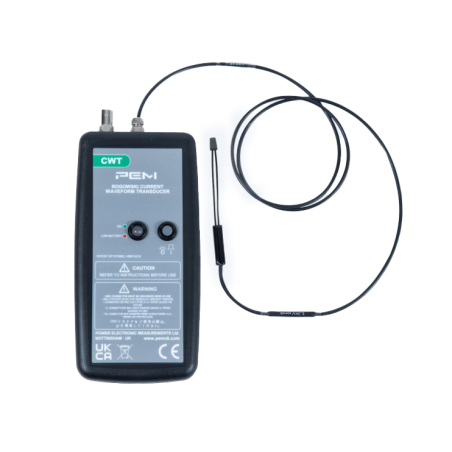

Řada CWT ultra mini-HF-F je rozšířením původní řady CWT Ultra-mini od společnosti PEM. Nová konstrukce typu „vidlice“ umožňuje zmenšit celkovou velikost Rogowského cívky na 55 mm a tím omezit vliv sondy na testovaný obvod. To usnadňuje měření v hustě osazených výkonových elektronických systémech. Verze HF navíc rozšiřuje frekvenční pásmo na 30 MHz a poskytuje silnější a dodatečně chráněnou cívku o průměru 1,7 mm.

Klíčové vlastnosti

Cívka typu „vidlice“
Inovativní design typu „vidlice“ s délkou cívky 55 mm.
Jmenovité proudy
Jmenovité proudy od 60 A do 12 kA
(špičkové hodnoty).

Maximální di/dt
Schopnost pracovat při maximálním di/dt až do 100 kA/μs.

Tenké cívky a vysoká izolace
Tenké cívky s průměrem průřezu 1,7 mm pro izolaci 1,2 kV (špičková hodnota).
Možnost volby délky kabelu
K dispozici jsou delší kabely než standardní 1 m – na vyžádání.
Délka cívky na zakázku
Na vyžádání jsou k dispozici cívky delší než standardních 55 mm.



Aplikace

  • Spínací průběhy polovodičových prvků.
  • Spínací proudové průběhy v obvodech výkonové elektroniky, např.:
  • MOSFET nebo IGBT i v pouzdrech tak malých jako TO-247. Měření ztrát výkonu v polovodičích.
  • Monitorování proudů v malých tlumivkách, kondenzátorech, tlumicích obvodech atd.
  • Měření malých střídavých proudů za přítomnosti velkých stejnosměrných proudů (např. monitorování zvlnění kondenzátoru).
  • Měření vysokofrekvenčních sinusových, pulzních nebo přechodných proudů
    v aplikacích od síťové frekvence až po radiofrekvenční (RF) rozsah.



Splňuje normy

  • CE
  • EMC EN 61326-1 2006
  • IEC 61010-1
  • IEC 61010-2-032


Technické parametry

Výstup ±6V pro max. špičkový proud pro R>100kΩ (doporučený vstup osciloskopu R=1MΩ)
Přesnost

Kalibrováno na ±0,2% údaje při vycentrování vodiče ve smyčce Rogowského cívky.
Poloha vodiče v cívce (pro vodič o průměru 5 mm) – typicky ±2% údaje.

Linearita až do proudové amplitudy ±0,05% odečtu
DC Offset Maximálně ±3mV pro T=25°C
Teplota Cívka a kabel: -40…125°C, integrátor: 0…40°C
Napětí cívky 1,2 kV (špičková hodnota) – cívka o tloušťce 1,7 mm.
Obvod cívky 55 mm – na vyžádání možné větší rozměry
Napájení

B - standardní: 4 x AA 1,5V alkalické baterie, typická doba provozu 25h
R – dobíjecí: 4x AA 1,2 NiMH baterie, typická životnost 10h, možnost externího nabíjení

Výstup BNC



Model Citlivost (mV/A) Max. proud (A) Maximální
šum (mVp-p)
Pokles* (%/ms) Šířka pásma
přenosu
LF (-3dB) (Hz)
Maximální
nárůst proudu
di/dt (kA/μs)
Šířka pásma
přenosu (-3dB)
Bandwidth (MHz)
55 mm
CWTUMHF-F/03 100 60 20 85 150 4.0 30
CWTUMHF-F/06 50 120 15 78 100 8.0 30
CWTUMHF-F/1 20 300 15 53 50 20 30
CWTUMHF-F/3 10 600 15 19 20 40 30
CWTUMHF-F/6 5.0 1200 15 9.3 10 80 30
CWTUMHF-F/15 2.0 3000 12 4.6 5.0 100 30
CWTUMHF-F/30 1.0 6000 12 2.4 2.6 100 30
CWTUMHF-F/60 0.5 12000 12 1.2 1.2 100 30

* - Procentuální pokles výstupního signálu u obdélníkového průběhu
