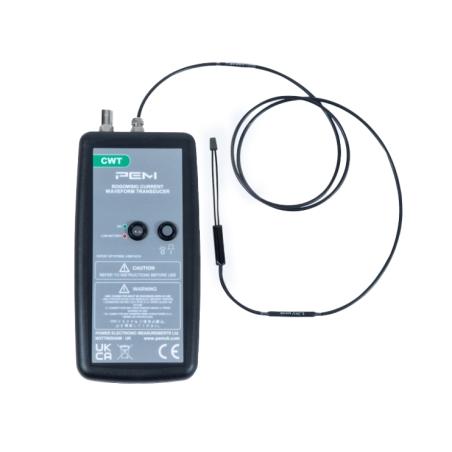

Серія CWT ultra mini-HF-F є розширенням оригінальної серії CWT Ultra-mini від PEM. Нова конструкція типу «вилка» дозволяє зменшити загальний розмір котушки Роговського до 55 мм, і таким чином обмежити вплив зонда на досліджуваний контур. Це полегшує проведення вимірювань у щільно розташованих системах силової електроніки. Версія HF додатково розширює частотний діапазон до 30 МГц і забезпечує товстішу та додатково захищену котушку 1,7 мм.

Ключові особливості

Котушка типу «вилка»
Інноваційна конструкція типу «вилка» з довжиною котушки 55 мм.		 Номінальні струми
Номінальні струми від 60 А до 12 кА
(пікові значення).

Максимальне di/dt
Здатність працювати при максимальному di/dt до 100 кА/мкс.

 Тонкі котушки та висока ізоляція
Тонкі котушки з діаметром перерізу 1,7 мм для ізоляції 1.2 кВ (пікове значення).
Можливість вибору довжини кабелю
Доступні довші кабелі, ніж стандартні 1 м – за запитом.		 Довжина котушки на замовлення
На замовлення доступні котушки довжиною, більшою за стандартні 55 мм.



Застосування

  • Хвильові форми перемикання напівпровідникових елементів.
  • Хвильові форми комутаційних струмів у силових електронних схемах, наприклад:
  • MOSFET або IGBT навіть у корпусах, таких малих як TO-247. Вимірювання втрат потужності в напівпровідниках.
  • Моніторинг струмів у малих дроселях, конденсаторах, демпферних схемах тощо.
  • Вимірювання малих струмів змінного струму за наявності великих струмів постійного струму (наприклад, моніторинг пульсацій конденсатора).
  • Вимірювання високочастотних синусоїдальних, імпульсних або перехідних струмів
    у застосуваннях від мережевої частоти до радіочастотного (РЧ) діапазону.



Відповідає стандартам

  • CE
  • EMC EN 61326-1 2006
  • IEC 61010-1
  • IEC 61010-2-032


Технічні параметри

Вихід ±6В для максимального пікового струму для R>100кОм (рекомендований вхід осцилографа R=1МОм)
Точність

Відкалібровано до ±0,2% показань при центруванні провідника в петлі котушки Роговського.
Положення провідника в котушці (для провідника діаметром 5 мм) – типово ±2% показань.
Лінійність до амплітуди струму ±0.05% від показань
Зсув постійного струму Максимум ±3мВ для T=25°C
Температура Котушка та провід: -40…125°C, інтегратор: 0…40°C
Напруга котушки 1.2 кВ (пікове значення) – котушка товщиною 1.7 мм.
Обвід котушки 55 мм – за запитом можливі більші розміри
Живлення

B - стандартні: лужні батареї 4 x AA 1.5В, типовий час роботи 25 год
R – акумуляторні: батареї 4x AA 1.2 NiMH, типовий термін служби 10 год, можливість зовнішньої зарядки
Вихід BNC



Модель Чутливість (мВ/А) Макс. струм (А) Максимальний
шум (мВп-п)		 Спад* (%/мс) Ширина смуги
передачі
НЧ (-3дБ) (Гц)		 Максимальний
струм наростання
di/dt (кА/мкс)		 Ширина смуги
передачі (-3дБ)
Bandwidth (МГц)
55 мм
CWTUMHF-F/03 100 60 20 85 150 4.0 30
CWTUMHF-F/06 50 120 15 78 100 8.0 30
CWTUMHF-F/1 20 300 15 53 50 20 30
CWTUMHF-F/3 10 600 15 19 20 40 30
CWTUMHF-F/6 5.0 1200 15 9.3 10 80 30
CWTUMHF-F/15 2.0 3000 12 4.6 5.0 100 30
CWTUMHF-F/30 1.0 6000 12 2.4 2.6 100 30
CWTUMHF-F/60 0.5 12000 12 1.2 1.2 100 30

* - Відсоткове падіння вихідного сигналу при прямокутній формі хвилі
