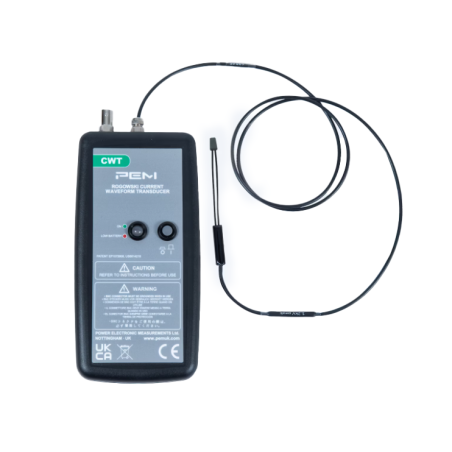

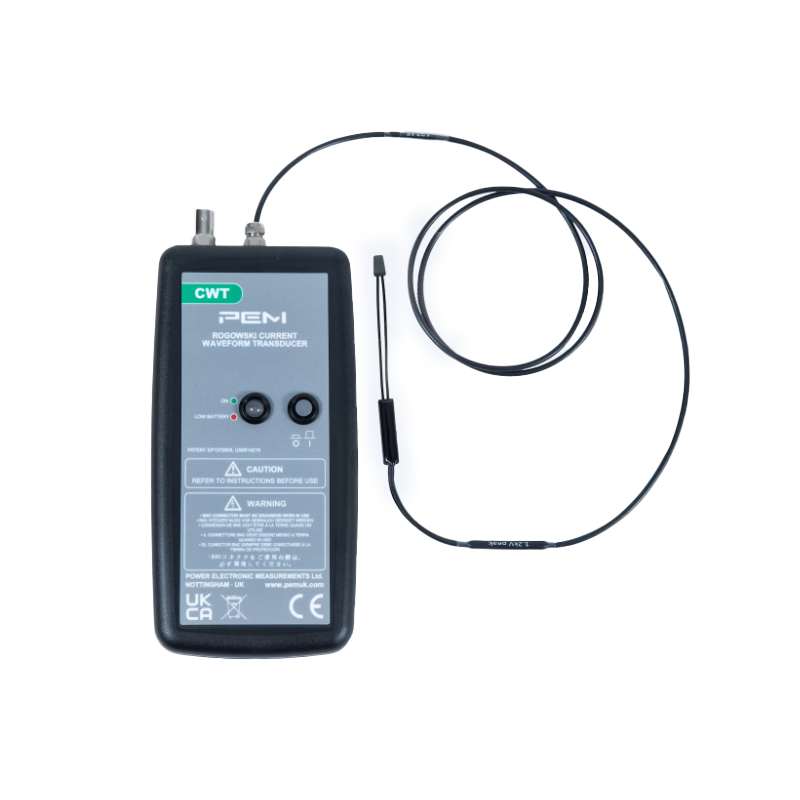

Serija CWT ULTRA MINI-HF-F

Serija CWT ultra mini-HF-F je proširenje originalne serije CWT Ultra-mini kompanije PEM. Novi dizajn tipa „viljuške“ omogućava smanjenje ukupne veličine Rogovskog kalema na 55 mm, čime se ograničava uticaj sonde na ispitivani krug. Ovo olakšava merenja u gusto popunjenim energetskim elektronskim sistemima. HF verzija dodatno proširuje frekventni opseg na 30 MHz i obezbeđuje deblji i dodatno zaštićen kalem od 1,7 mm.

Ključne karakteristike

	Kalem tipa „viljuška“ Inovativan dizajn tipa „viljuška“ sa dužinom kalema od 55 mm.			Nazivne struje Nazivne struje od 60 A do 12 kA (vršne vrednosti).
	Maksimalni di/dt Sposobnost rada pri maksimalnom di/dt do 100 kA/μs.			Tanki kalemovi i visoka izolacija Tanki kalemovi sa prečnikom poprečnog preseka od 1,7 mm za izolaciju od 1,2 kV (vršna vrednost).
	Mogućnost odabira dužine provodnika Dostupni su duži provodnici od standardnih 1 m – na zahtev.			Dužina kalema po narudžbini Na zahtev su dostupni kalemovi duži od standardnih 55 mm.

Primene

• Preklopni talasni oblici poluprovodničkih uređaja.
• Preklopni strujni talasni oblici u energetskim elektronskim kolima, npr.:
• MOSFET ili IGBT čak i u kućištima malim kao TO-247. Merenje gubitaka snage u poluprovodnicima.
• Praćenje struja u malim induktorima, kondenzatorima, prigušnim kolima itd.
• Merenje malih AC struja u prisustvu velikih DC struja (npr. praćenje talasanja kondenzatora).
• Merenje visokofrekventnih sinusnih, impulsnih ili prolaznih struja
  u primenama od mrežne frekvencije do radiofrekventnog (RF) opsega.

Usklađenost sa standardima

• CE
• EMC EN 61326-1 2006
• IEC 61010-1
• IEC 61010-2-032




Tehnički parametri

* - Procentualni pad izlaznog signala za pravougaoni talasni oblik
