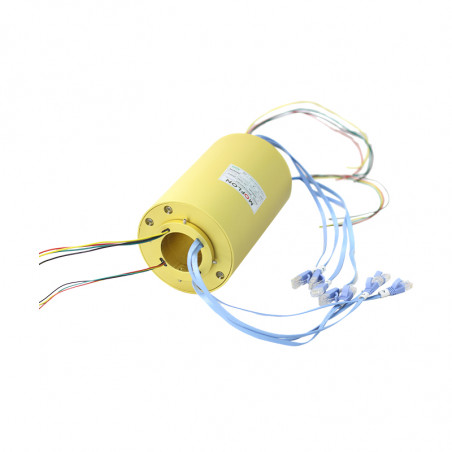

Otočné konektory série Ethernet Me

Řada ME byla speciálně navržena pro přenos dat pomocí ethernetového protokolu. Její inovativní design konektoru splňuje náročné požadavky na impedanční přizpůsobení, kontrolu rušení a nízké ztráty signálu. Řada ME pracuje s kabely CAT5/CAT6 s rychlostí přenosu dat až 1 Gb/1000 Mb. Můžeme kombinovat napájecí a signálové cesty s ethernetovými kanály.

• Podporuje rychlost přenosu dat až 1 Gbit/1000 Mbit
• Konfigurováno pro ethernetový přenos
• Možnost zakončení kabelů konektorem RJ45 (plug-and-play)
• Kartáče a kroužky vyrobené z drahých materiálů (zlato nebo stříbro)
• Životnost konektoru až 150 milionů otáček
• Možnost vytvoření hybridního konektoru (kombinujícího napájecí, řídicí a ethernetové signály)

Technické specifikace:
Napětí: 0–440 V
IP 51, IP65, IP68 na vyžádání
Provozní teplota: -30 až +80 °C
Pouzdro: hliník
Postříbřené kartáče a kroužky – verze: VC, pozlacené – verze VD
Otáčky: 150 ot/min – verze VC, 600 ot/min - verze VD
Elektrický hluk
0,01 Ω

Číslo	Obrázek	Průměr vnitřního otvoru [mm]	Vnější průměr konektoru [mm]	100/1000M Ethernet	Počet pinů
ME1221		--	22	1	1~28
ME1222		--	22	2	1~22
ME2121		--	--	--	--
ME2122	12,7	56	2	1~32
ME2131		12,7	35	1	1~16
ME2132		12,7	35	2	1~12
ME2201		20	69	1	1~34
ME2202		20	69	2	1~32
ME2251		25,4	86	1	1~46
ME2252	25,4	69	2	1~38
ME2381		38,1	99	1	1~46
ME2382		38,1	86	2	1~38
ME2501		50	119	1	1~46
ME2502		50	119	2	1~38
