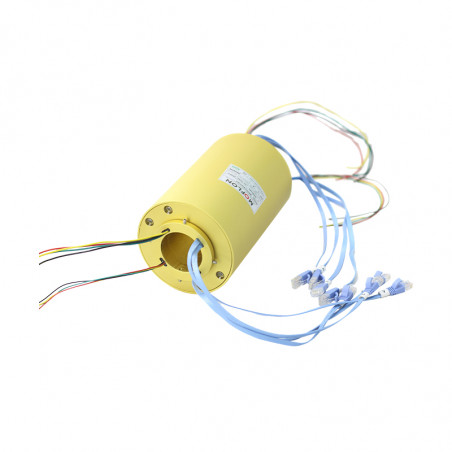

Етхернет Ме Сериес Ротари конектори

Seria ME została specjalnie opracowana do przesyłania danych protokołem Ethernet. Innowacyjna konstrukcja złącza pozwala spełnić wysokie wymagania złącza związane z dopasowaniem impedancji, kontrolą zakłóceń, niewielkimi stratami przesyłanych sygnałów. Seria ME współpracuje z kablami CAT5/CAT6 z szybkością do 1Gbit/1000Mbit przesyłu danych. Mamy możliwość kombinacji torów zasilających, sygnałowych z kanałami Ethernetowymi.

• Obsługa transmisji danych z szybkością do 1Gbit/1000Mbit
• Skonfigurowane do transmisji przez Ethernet
• Opcja z zakończeniem przewodów złączem RJ45 ( plug-and-play)
• Szczotki i pierścienie wykonane z materiałów szlachetnych (złoto lub srebro)
• Żywotność złącza do 150 milionów obrotów
• Możliwość stworzenia złącza hybrydowego (połączenie sygnałów zasilających, sterowniczych i Ethernet)

Dane techniczne:
Napięcie: 0-440V
IP 51, na specjalne zapytanie IP65, IP68
Temperatura pracy: -30 do +80 oC
Obudowa: aluminium
Szczotki i pierścienie posrebrzane – wersja: VC, pozłacane – wersja VD
Prędkość obrotowa: 150 obr/min - wersja VC, 600 obr/min – wersja VD
Elektryczny szum< 0.01Ω

Numer	Zdjęcie	Średnica wewnętrzna otworu [mm]	Średnica zewnętrzna złącza [mm]	100/1000M Ethernet	Ilość styków
ME1221		--	22	1	1~28
ME1222		--	22	2	1~22
ME2121		--	--	--	--
ME2122		12.7	56	2	1~32
ME2131		12.7	35	1	1~16
ME2132		12.7	35	2	1~12
ME2201		20	69	1	1~34
ME2202		20	69	2	1~32
ME2251		25.4	86	1	1~46
ME2252		25.4	69	2	1~38
ME2381		38.1	99	1	1~46
ME2382		38.1	86	2	1~38
ME2501		50	119	1	1~46
ME2502		50	119	2	1~38
