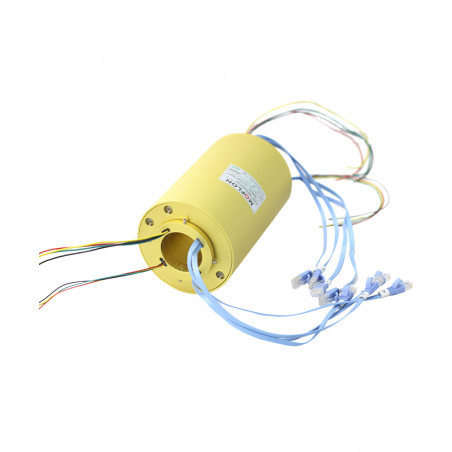

Ethernet ME serijos rotacinės jungtys

ME serija buvo specialiai sukurta duomenims perduoti naudojant Ethernet protokolą. Jos novatoriškas jungties dizainas atitinka griežtus varžos suderinimo, trukdžių valdymo ir mažo signalo praradimo reikalavimus. ME serija veikia su CAT5/CAT6 kabeliais, o duomenų perdavimo sparta siekia iki 1 Gbit/1000 Mbit. Galime sujungti maitinimo ir signalo kelius su Ethernet kanalais.

• Palaiko duomenų perdavimo greitį iki 1 Gbit / 1000 Mbit
• Sukonfigūruotas Ethernet perdavimui
• Galimybė užbaigti kabelius RJ45 jungtimi („plug-and-play“)
• Šepetėliai ir žiedai pagaminti iš brangių medžiagų (aukso arba sidabro)
• Jungties tarnavimo laikas iki 150 milijonų apsisukimų
• Galimybė sukurti hibridinę jungtį (sujungiančią maitinimo, valdymo ir Ethernet signalus)

Techninės specifikacijos:
Įtampa: 0–440 V
IP 51, IP65, IP68 pagal pageidavimą
Darbinė temperatūra: nuo -30 iki +80 °C
Korpusas: aliuminis
Sidabruoti šepetėliai ir žiedai – versija: VC, paauksuoti – versija VD
Sukimosi greitis: 150 aps./min. – VC versija, 600 aps./min. – VD versija
Elektrinis triukšmas< 0,01 Ω

Skaičius	Vaizdas	Vidinis skylės skersmuo [mm]	Išorinis jungties skersmuo [mm]	100/1000 M Ethernet	Kontaktų skaičius
ME1221		--	22	1	1~28
ME1222		--	22	22	2	1~22
ME2121		--	--	--	--
ME2122	12.7	56	2	1~32
ME2131		12,7	35	1	1–16
ME2132		12,7	35	2	1~12
ME2201		20	69	1	1~34
ME2202		20	69	2	1~32
ME2251		25.4	86	1	1~46
ME2252	25,4	69	2	1–38
ME2381		38.1	99	1	1~46
ME2382		38.1	86	2	1–38
ME2501		50	119	1	1~46
ME2502		50	119	2	1~38
