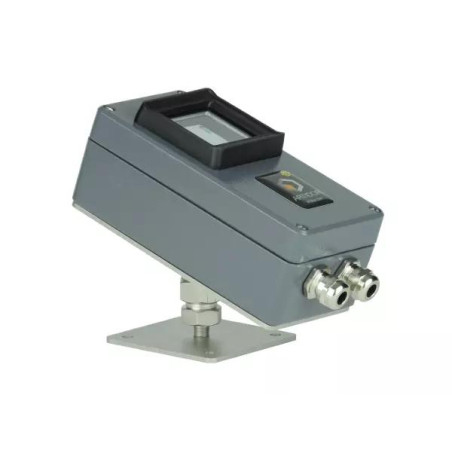

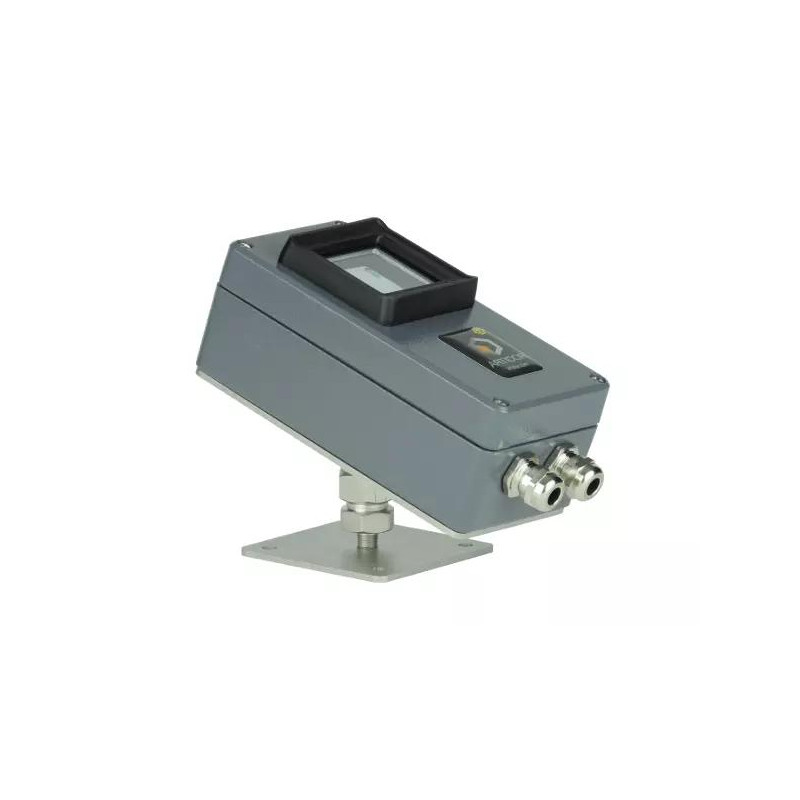

Senzor soumraku AR-022-DP01

AR-022 — Soumrakový spínač odolný proti výbuchu

Kompaktní soumrakový spínač pro zóny 2/22 (plyn/prach), založený na vysoce citlivé fotodiodě. Automaticky zapíná/vypíná zátěž na základě osvětlení, má nastavitelnou citlivost a zpoždění a dva výstupy: hlavní AC s vysokou zatížitelností a přídavný bezpotenciálový kontakt. Tlakově litý hliník, ocelová rukojeť a těsnění IP66 zajišťují provoz v náročných průmyslových prostředích.

Parametry a funkce

• Značení Ex (ATEX): II 3G Ex nR IIC T6 Gc • II 3D Ex tc IIIC T80°C Dc
• Citlivost na světlo (nastavitelná): 10–300 lx
• Provozní zpoždění: ±1 min
• Hlavní výstup (AC1): až 4 000 VA (odporová a mírně indukční zátěž)
• Jmenovitý proud 250 VAC: 16 A (trvale)
• Přídavný výstup: 24 V DC / 2 A bezpotenciálový kontakt Stupeň krytí: IP66 podle EN 60529 Pouzdro a montáž: hliníkový odlitek RAL 7015, polyamidový rám, nárazuvzdorné sklo, držák z nerezové oceli Zpracování: 2 × M20 (kabely Ø 6–14 mm) Technické údaje Ochrana proti výbuchu II 3G Ex nR IIC T6 Gc; II 3D Ex tc IIIC T80°C Dc Evropské směrnice2014/34/EU (ATEX 114); 2014/30/EU (EMC) NormyEN 60079-0:2018; EN 60079-15:2010; EN 60079-31:2014 Fotografický prvekFotodioda Zpoždění±1 minuta Napájecí napětí230 V AC, 50 Hz Spínaný výkon AC14 000 VA VýstupNapájení 230 V AC (L’, N2) a bezpotenciálový kontakt (1, 2) PřipojeníŠroubové svorky 8 × 2,5 mm² Materiál pouzdraHliník litý RAL 7015; polyamidový rám; nárazuvzdorné sklo Kabelové vstupy2 × M20 (Ø 6–14 mm) Hodnocení ochranyIP66 (EN 60529) Montážní konzolaNerezová ocel; Ø6,5 (4×) otvory, rozteč 60 × 60 mm Okolní teplota-20…+50 °C Rozměry pouzdra (D × Š × V)160 × 80 × 128 mm (s rukojetí) Hmotnostcca. 1,33 kg (s rukojetí)
