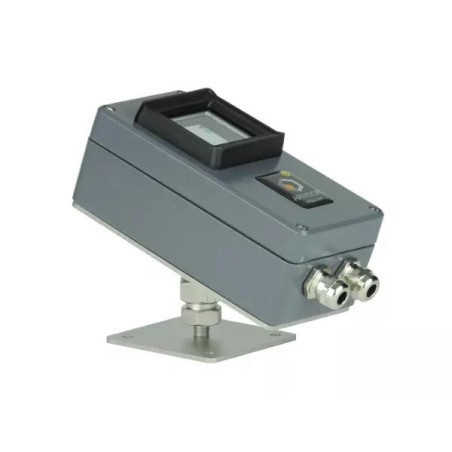

Dämmerungssensor AR-022-DP01

AR-022 — Explosionsgeschützter Dämmerungsschalter

Kompakter Dämmerungsschalter für die Zonen 2/22 (Gas/Staub), basierend auf einer hochempfindlichen Fotodiode. Er schaltet die Last automatisch je nach Beleuchtung ein und aus, verfügt über einstellbare Empfindlichkeit und Verzögerung und zwei Ausgänge: einen Haupt-Wechselstromausgang mit hoher Belastbarkeit und einen zusätzlichen potentialfreien Kontakt. Aluminiumdruckguss, Stahlgriff und IP66-Versiegelung gewährleisten den Betrieb in rauen Industrieumgebungen.

Parameter und Funktionen

• Ex-Kennzeichnung (ATEX): II 3G Ex nR IIC T6 Gc • II 3D Ex tc IIIC T80°C Dc
• Lichtempfindlichkeit (einstellbar): 10–300 lx
• Ansprechverzögerung: ±1 min
• Hauptausgang (AC1): bis zu 4.000 VA (ohmsche und leicht induktive Lasten)
• Nennstrom 250 VAC: 16 A (Dauerstrom)
• Zusatzausgang: 24 VDC / 2 A potentialfreier Kontakt Schutzart: IP66 gemäß EN 60529 Gehäuse und Befestigung: Aluminiumguss RAL 7015, Polyamidrahmen, schlagfestes Glas, Edelstahlhalterung Anschluss: 2 × M20 (Kabel Ø 6–14 mm) Technische Daten Explosionsschutz II 3G Ex nR IIC T6 Gc; II 3D Ex tc IIIC T80°C Dc Europäische Richtlinien2014/34/EU (ATEX 114); 2014/30/EU (EMV) NormenEN 60079-0:2018; EN 60079-15:2010; EN 60079-31:2014 Lichtempfindliches ElementFotodiode Verzögerung±1 Minute Versorgungsspannung230 V AC, 50 Hz Schaltleistung AC14.000 VA AusgangVersorgung 230 V AC (L’, N2) und potentialfreier Kontakt (1, 2) AnschlüsseSchraubklemmen 8 × 2,5 mm² GehäusematerialAluminiumguss RAL 7015; Polyamidrahmen; schlagfestes Glas Kabeleinführungen2 × M20 (Ø 6–14 mm) SchutzartIP66 (EN 60529) MontagehalterungEdelstahl; Ø6,5 (4×) Bohrungen, Abstand 60 × 60 mm Umgebungstemperatur-20…+50 °C Gehäuseabmessungen (L × B × H)160 × 80 × 128 mm (mit Griff) Gewichtca. 1,33 kg (mit Griff)
