Výkonový vypínač prováděný výbušným odolným 400 a
Výkonový vypínač prováděný výbušným odolným 400 a

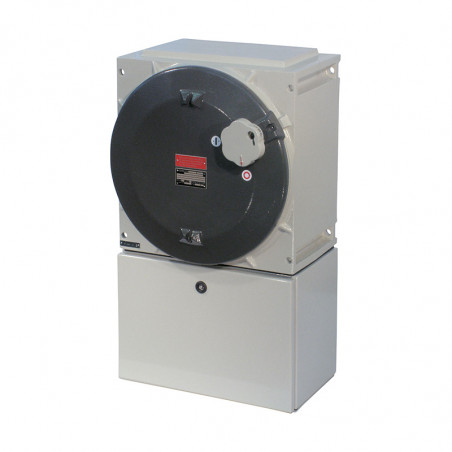

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: Eaton / CEAG

Výkonový vypínač prováděný výbušným odolným 400 a

Technické specifikace

Označení dle směrnice 94/9/ES (ATEX)

Certifikát ES o typové zkoušce
Prohlášení o shodě IECEx
Označení dle IECEx

Přípustná okolní teplota
Jmenovité napětí
Jmenovitý proud
Frekvence
Jmenovitý spínací výkon AC-3 a izolace
dle EN 60947-3

Předjištění


Připojovací svorky
Stupeň krytí dle EN 60529
Třída ochrany
Průchodky
Hmotnost

Materiál pouzdra

Barva		 Ex II 2G Ex de ia/ib [ia/ib] IIC T4 ... T61)
Ex II 2D IP66 T80°C / T95°C / T130°C
PTB 99 ATEX 1057
BKI 06.0006
Ex de ia/ib [ia/ib] IIC T6/T5/T4
Ex tD A21 IP66 T80°C / T95°C / T130°C
-20°C až +40°C2)
max. až 690 V
max. 400 A
50/60 Hz
Ue 230 V / Ie 400 A
Ue 400 V / Ie 400 A
Ue 500 V / Ie 400 A
Ue 690 V / Ie 400 A
do 400 V AC: 500 A gL
do 500 V AC: 500 A gL
do 690 V AC: 500 A gL
Hlavní kontakt: 150/95 mm2
IP54 (volba 65)
I
M63 (d = 27-48 mm) viz podrobnosti objednávky
3pólový: cca 85 kg
4pólový: cca 90 kg
hliník, polyester s práškovým nástřikem
rozvodná krabice z nerezové oceli, práškově lakovaná
Pouzdro: šedobéžová (RAL 7032)
Kryt: tmavě šedý (RAL 7022)

1) K dispozici také pro IIB.
2) Jiné rozsahy okolní teploty na vyžádání.

Informace o objednávce

Provedení Kabelové vstupy Číslo produktu
400 A jistič v nevýbušném provedení
3pólový 4 x M63 EXKO 73 1813 E0001
4pólový 4 x M63 EXKO 73 1814 E0001

Další verze k dispozici na vyžádání.

Rozměry [mm]
