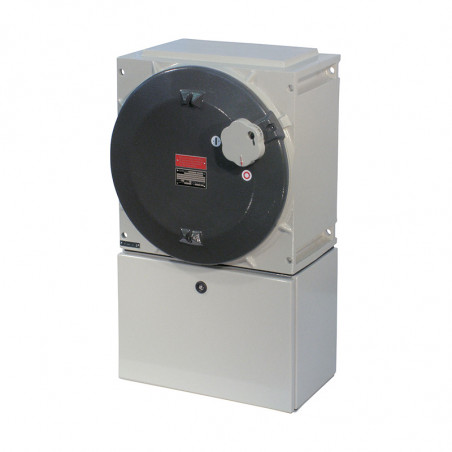

Interrupteur d'alimentation effectué par une explosion d'une explosion 400 A
Interrupteur d'alimentation effectué par une explosion d'une explosion 400 A

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: Eaton / CEAG

Interrupteur d'alimentation effectué par une explosion d'une explosion 400 A

Spécifications techniques

Marquage selon la directive 94/9/CE (ATEX)

Certificat d'examen CE de type
Certificat de conformité IECEx
Marquage selon IECEx

Température ambiante admissible
Tension nominale
Courant nominal
Fréquence
Pouvoir de coupure nominal AC-3 et isolation
selon la norme EN 60947-3

Fusible de secours


Bornes de connexion
Degré de protection selon la norme EN 60529
Classe de protection
Presse-étoupes
Poids

Matériau du boîtier

Couleur		 Ex II 2G Ex de ia/ib [ia/ib] IIC T4 ... T61)
Ex II 2D IP66 T80°C / T95°C / T130°C
PTB 99 ATEX 1057
BKI 06.0006
Ex de ia/ib [ia/ib] IIC T6/T5/T4
Ex tD A21 IP66 T80°C / T95°C / T130°C
-20°C à +40°C2)
max. jusqu'à 690 V
max. 400 A
50/60 Hz
Ue 230 V / Ie 400 A
Ue 400 V / Ie 400 A
Ue 500 V / Ie 400 A
Ue 690 V / Ie 400 A
Jusqu'à 400 V CA : 500 A gL
Jusqu'à 500 V CA : 500 A gL
Jusqu'à 690 V CA : 500 A gL
Contact principal : 150/95 mm²
IP54 (option 65)
I
M63 (d = 27-48 mm) voir les détails de commande
3 pôles : env. 85 kg
4 pôles : env. 90 kg
Aluminium, polyester thermolaqué
Boîte de distribution en acier inoxydable thermolaqué
Boîtier : gris-beige (RAL 7032)
Couvercle : gris foncé (RAL 7022)

1) Également disponible pour IIB.
2) Autres plages de températures ambiantes disponibles sur demande.

Informations de commande

Version Entrées de câbles N° de produit
Tripolaire 4 x M63 EXKO 73 1813 E0001
Quadruple 4 x M63 EXKO 73 1814 E0001

Autres versions disponibles sur wish.

Dimensions [mm]
