Výrobce: TELE Haase

1-fázové převodníky výkonu

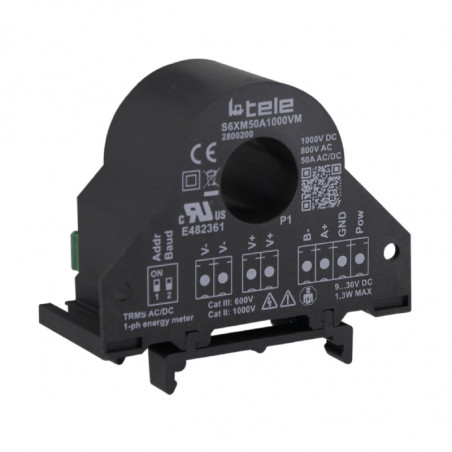

Jednofázové průchozí měřiče výkonu S6XM a S9XM dokáží měřit proudy až do 300 A AC/DC, fungují podobně jako proudový transformátor, a napětí až do 1000 V.

Díky vestavěnému rozhraní Modbus RTU lze naměřená data přenášet rychlostí 115 200 baudů přes port RS485.

Jsou ideální pro měření v systémech obnovitelných zdrojů energie, inteligentních sítích a LED osvětlení díky své schopnosti měřit harmonické zkreslení (THD).

V třífázových systémech umožňují také měření v Aronově konfiguraci.

 S6XM50A1000VM S6XM50A100VM S9XM300A1000VM S9XM300A100VM
Rozhraní

Modbus RTU

Modbus RTU

Modbus RTU

Modbus RTU
Střídavý proud

50A

50A

300A

300A
Stejnosměrný proud

50A

50A

400A

400A
Střídavé napětí

800 V

80 V

800 V

80 V
Stejnosměrné napětí

1000 V

100 V

1000 V

100 V
Rozměry

46,1 x 63 x 26,4

46,1 x 63 x 26,4

89,1 x 99,25 x 28,5

89,1 x 99,25 x 28,5
Průměr otvoru

15 mm

15 mm

33 mm

33 mm
Hmotnost

80 g

80 g

370 g

370 g

Další technické údaje jednofázového kontinuálního elektroměru:

Napájení

9...30 V DC
Spotřeba energie

< 1,3 W
Přesnost
  • Napětí, proud, činný výkon: < 1,3 W 0,5 % f.s.
  • Frekvence: +/- 0,1 Hz
  • Energie: +/- 1 % indikace
  • V peak, I peak: +/- 5 % f.s.
Teplotní koeficient

< 200 ppm/°C
Provozní teplota

-15 až +65 °C
Skladovací teplota

-40 až +85 °C
Vlhkost

10 až 90 % (bez kondenzace)
Výška

Až 2000 m nad mořem
Normy

EN61000-6-4/2006, EN64000-6-2/2005, EN61010-1/2010
Certifikáty CE
Konfigurace

Prostřednictvím bezplatného softwaru nebo Modbus RTU (RS485).

Naměřené hodnoty jednofázového elektroměru:

Proud RMS, stejnosměrný proud, napětí RMS, stejnosměrné napětí, činný/jalový/zdánlivý výkon, Cosϕ, obousměrná činná energie, THD. Špičkové a minimální hodnoty naměřených hodnot.
