Producent: TELE Haase

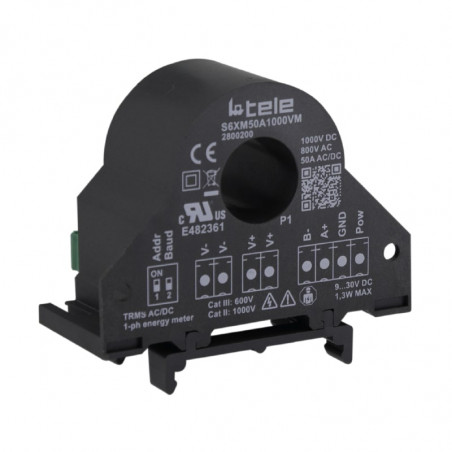

1-фазові перетворювачі потужності

Однофазні прохідні лічильники потужності S6XM та S9XM можуть вимірювати струм до 300 А змінного/постійного струму, працюючи аналогічно трансформатору струму, та напругу до 1000 В.

Завдяки вбудованому інтерфейсу Modbus RTU дані вимірювань можуть передаватись зі швидкістю 115 200 бод через порт RS485.

Вони ідеально підходять для вимірювань у системах відновлюваної енергії, інтелектуальних мережах та світлодіодному освітленні завдяки своїй здатності вимірювати коефіцієнт гармонійних спотворень (THD).

У трифазних системах вони також дозволяють проводити вимірювання в конфігурації Арона.

 S6XM50A1000VM S6XM50A100VM S9XM300A1000VM S9XM300A100VM
Інтерфейс

Modbus RTU

Modbus RTU

Modbus RTU

Modbus RTU
Змінний струм

50A

50A

300A

300A
Постійний струм

50A

50A

400A

400A
Напруга змінного струму

800 В

80 В

800 В

80 В
Напруга постійного струму

1000 В

100 В

1000 В

100 В
Розміри

46,1 x 63 x 26,4

46,1 x 63 x 26,4

89,1 x 99,25 x 28,5

89,1 x 99,25 x 28,5
Діаметр отвору

15 мм

15 мм

33 мм

33 мм
Вага

80 г

80 г

370 г

370 г

Інші технічні дані однофазного лічильника потужності безперервної дії:

Потужність

9...30 В постійного струму
Споживана потужність

< 1,3 Вт
Точність
  • Напруга, струм, активна потужність: < 0,5% від шкали.
  • Частота: +/- 0,1 Гц
  • Енергія: +/- 1% від показника
  • V пік, I пік: +/- 5% від шкали.
Температурний коефіцієнт

< 200 ppm/°C
Робоча температура

-15 до +65°C
Температура зберігання

-40 до +85°C
Вологість

Від 10 до 90% (без конденсації)
Висота

До 2000 м над рівнем моря
Стандарти

EN61000-6-4/2006, EN64000-6-2/2005, EN61010-1/2010
Сертифікати CE
Конфігурація

Через безкоштовне програмне забезпечення або Modbus RTU (RS485).

Значення вимірювань однофазного лічильника потужності:

Середньоквадратичне значення струму, постійний струм, середньоквадратична напруга, постійна напруга, активна/реактивна/повна потужність, Cosϕ, двонаправлена ​​активна енергія, коефіцієнт гармонійних спотворень (THD). Пікові та мінімальні значення вимірюваних значень.
