Hersteller: TELE Haase

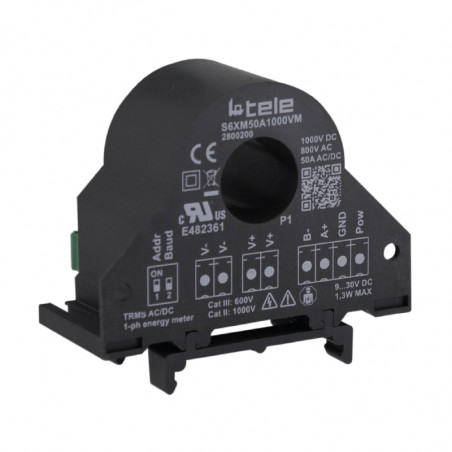

1-Phasen-Leistungswandler

Die einphasigen Durchgangsstromzähler S6XM und S9XM messen Ströme bis zu 300 A AC/DC (ähnlich einem Stromwandler) und Spannungen bis zu 1000 V.

Dank der integrierten Modbus-RTU-Schnittstelle können Messdaten mit 115.200 Baud über den RS485-Anschluss übertragen werden.

Sie eignen sich ideal für Messungen in Systemen für erneuerbare Energien, Smart Grids und LED-Beleuchtung, da sie die Oberwellenverzerrung (THD) messen können.

In Drehstromsystemen ermöglichen sie zudem Messungen in der Aron-Konfiguration.

 S6XM50A1000VM S6XM50A100VM S9XM300A1000VM S9XM300A100VM
Schnittstelle

Modbus RTU

Modbus RTU

Modbus RTU

Modbus RTU
Wechselstrom

50 A

50 A

300 A

300 A
Gleichstrom

50 A

50 A

400 A

400 A
Wechselspannung

800V

80V

800V

80V
Gleichspannung

1000 V

100 V

1000 V

100 V
Abmessungen

46,1 x 63 x 26,4

46,1 x 63 x 26,4

89,1 x 99,25 x 28,5

89,1 x 99,25 x 28,5
Lochdurchmesser

15 mm

15 mm

33 mm

33 mm

80 g

80 g

370 g

370 g

Weitere technische Daten desEinphasen-Dauerleistungszählers:

Leistung

9…30 V DC

<1,3 W
Genauigkeit
  • Spannung, Strom, Wirkleistung: <1,3 W
    • 0,5 % des Messbereichsendwertes
  • Frequenz: ± 0,1 Hz
  • Energie: ± 1 % des Messwerts
  • Spitzenwert V, Spitzenwert I: ± 5 % des Messbereichsendwertes
Temperaturkoeffizient

< 200 ppm/°C
Betriebstemperatur

-15 bis +65 °C
Lagertemperatur

-40 bis +85 °C
Luftfeuchtigkeit

10 bis 90 % (nicht kondensierend)
Höhe

Bis zu 2000 m über dem Meeresspiegel
Normen

EN61000-6-4/2006, EN64000-6-2/2005, EN61010-1/2010
Zertifikate CE
Konfiguration

Über freie Software oder Modbus RTU (RS485).

Messwerte des Einphasen-Leistungsmessers:

Effektivstrom, Gleichstrom, Effektivspannung, Gleichspannung, Wirk-/Blind-/Scheinleistung, Cosϕ, bidirektionale Wirkenergie, THD. Spitzen- und Minimalwerte der Messwerte.
