HC16F 1000-S00 proudový měnič
HC16F 1000-S00 proudový měnič

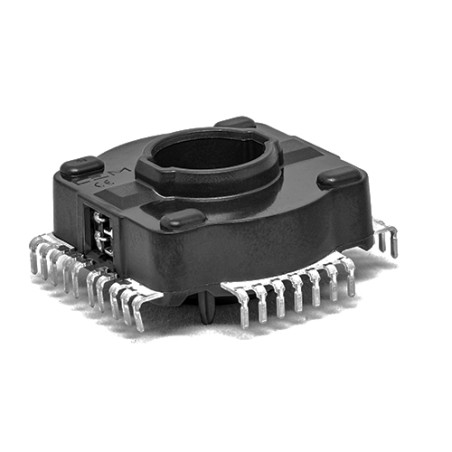

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: LEM

HC16F 1000-S00 proudový měnič

  • HC16F 1000-S00
  • Přesnost 1.75
  • Jmenovitý proud (A) 1000
  • Primární signál [AC / AC+DC / DC] AC+DC
  • Napájecí napětí [V] 5
  • Montáž [THT / SMD / DIN / Panel / Na primární lištu] THT
  • Aplikace Automobilový pohon/Pohon
  • Typ výstupního signálu [proud/napětí] napětí
  • Minimální provozní teplota [°C] -40
  • Maximální provozní teplota [°C] 125
  • Frekvenční charakteristika (-3dB) [kHz] 40
  • Smyčka zpětné vazby [otevřená / uzavřená] // technologie Eta OTEVŘENO

Technické specifikace

Popis

Řada HC16F je navržena pro elektronické měření stejnosměrných, střídavých nebo pulzních proudů ve vysokovýkonných, vysokonapěťových a nízkonapěťových automobilových aplikacích s galvanickým oddělením mezi primárním (vysokovýkonným) obvodem a sekundárním (elektronickým) obvodem. Řada HC16F nabízí výběr různých rozsahů měření proudu ve stejném krytu.

Klíčové vlastnosti
  • Hallův převodník s otevřenou smyčkou
  • Aplikace pro vysoké a nízké napětí
  • Unipolární napájení +5 V DC
  • Výstupní napětí: plný metrický poměr (v rozsahu citlivosti a ofsetu)
  • Kompaktní konstrukce pro montáž na desku plošných spojů
  • Převodník s dvojitou vzduchovou mezerou
  • Kompaktní velikost
  • Galvanické oddělení
  • Velmi dobrá linearita
Aplikace
  • Elektrické napájení Řízení
  • Spouštěče
  • Převodníky
  • Aplikace pro motorové pohony
Technické údaje
Parametr Hodnota
Rozsah měření primárního proudu Ipm ±1000A
Průměrná citlivost při napájecím napětí Uc=5V 2,00 mV/A
Průměrné ofsetové napětí citlivosti při napájecím napětí Uc=5V 2,5V
Napájecí napětí 5V
Citlivost - spotřeba proudu při napájecím napětí Uc=5V 28mA
Průměrná chyba citlivosti ±0,3%
Průměrné napětí elektrického ofsetu ±3mV
Průměrné napětí magnetického ofsetu ±2mV
Průměrná chyba Linearita ±0,5%·Ipm
Skladovací teplota -40÷125°C
Provozní Teplota -40÷125°C
Elektrostatické výbojové napětí 2kV
Hmotnost 29g
