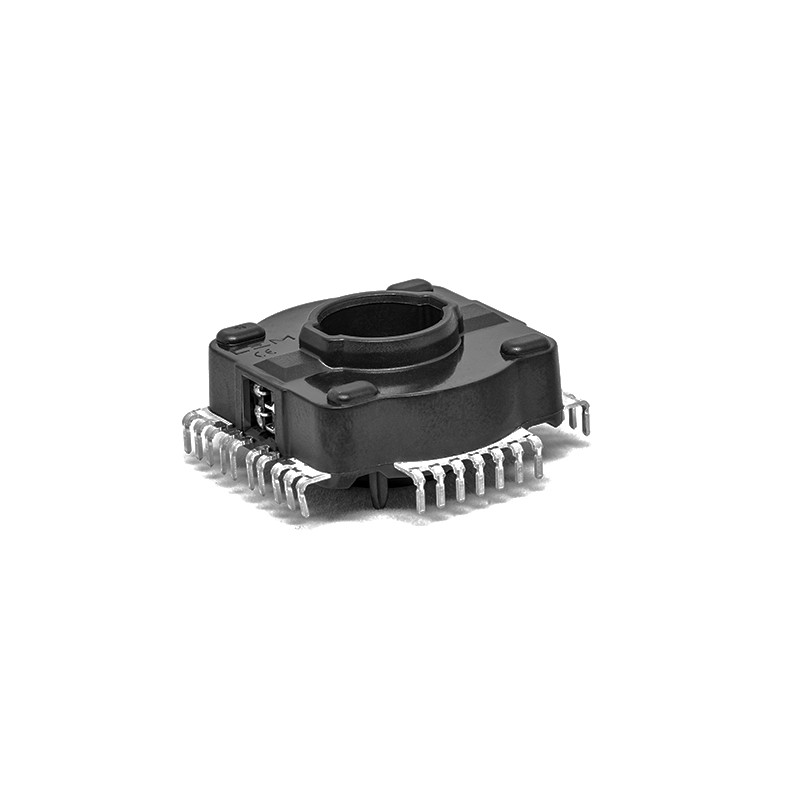

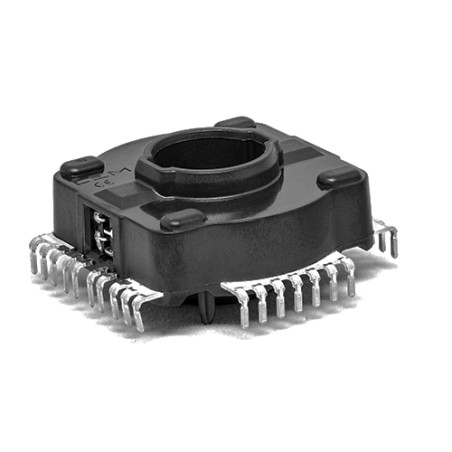

HC16F 1000-S00 srovės keitiklis
HC16F 1000-S00 srovės keitiklis

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: LEM

HC16F 1000-S00 srovės keitiklis

  • HC16F 1000-S00
  • Tikslumas 1.75
  • Nominali srovė (A) 1000
  • Pirminis signalas [AC / AC+DC / DC] AC+DC
  • Maitinimo įtampa [V] 5
  • Montavimas [THT / SMD / DIN / Panelinis / Ant pagrindinio bėgelio] THT
  • Programėlė Automobilio vairavimas / Vairavimas
  • Išėjimo signalo tipas [srovė/įtampa] įtampa
  • Minimali darbinė temperatūra [°C] -40
  • Maksimali darbinė temperatūra [°C] 125
  • Dažnio atsakas (-3dB) [kHz] 40
  • Grįžtamojo ryšio kilpa [atvira / uždara] // Eta technologija atviras

Techninės specifikacijos

Aprašymas

HC16F šeima skirta elektroniniam nuolatinės, kintamosios arba impulsinės srovės matavimui didelės galios, aukštos ir žemos įtampos automobilių įrenginiuose, galvaniškai izoliuojant pirminę (didelės galios) grandinę ir antrinę (elektroninę) grandinę. HC16F šeima siūlo skirtingus srovės matavimo diapazonus tame pačiame korpuse.

Pagrindinės savybės
  • Atviros kilpos Holo efekto keitiklis
  • Aukštos ir žemos įtampos taikymas
  • Vienpolis +5 V nuolatinės srovės maitinimo šaltinis
  • Išėjimo įtampa: pilnas metrinis santykis (jautrumo ir poslinkio diapazonuose)
  • Kompaktiškas dizainas montavimui ant PCB
  • Dvigubo oro tarpo keitiklis
  • Kompaktiškas dydis
  • Galvaninė izoliacija
  • Labai geras tiesiškumas
Taikymas
  • Elektros maitinimo šaltinis Vairavimas
  • Starteriai
  • Keitliai
  • Variklio pavaros taikymas
Techniniai duomenys
Parametras Reikšmė
Pirminės srovės matavimo diapazonas Ipm ±1000A
Vidutinis jautrumas esant maitinimo įtampai Uc=5V 2,00 mV/A
Vidutinio jautrumo poslinkio įtampa esant maitinimo įtampai Uc=5V 2,5V
Maitinimo įtampa 5V
Srovės suvartojimo jautrumas esant maitinimo įtampai Uc=5V 28mA
Vidutinė jautrumo paklaida ±0,3%
Vidutinė elektrinė poslinkio įtampa ±3mV
Vidutinė magnetinė poslinkio įtampa ±2mV
Vidutinės paklaidos tiesiškumas ±0,5%·Ipm
Laikymo temperatūra -40÷125°C
Darbinė Temperatūra -40÷125°C
Elektrostatinės iškrovos įtampa 2kV
Svoris 29g
