HC16F 1000-S00 áramátalakító
HC16F 1000-S00 áramátalakító

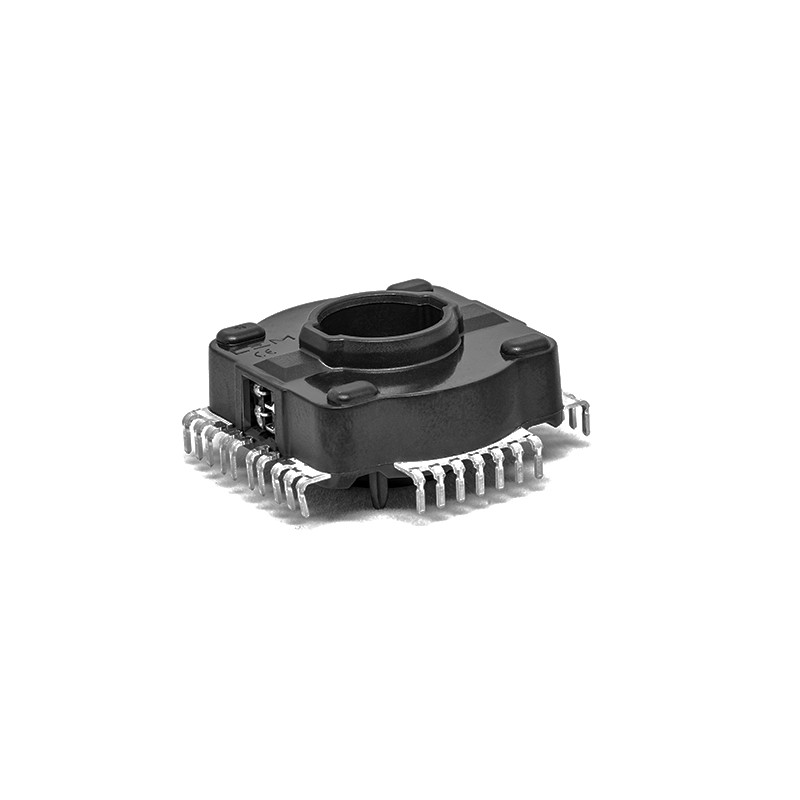

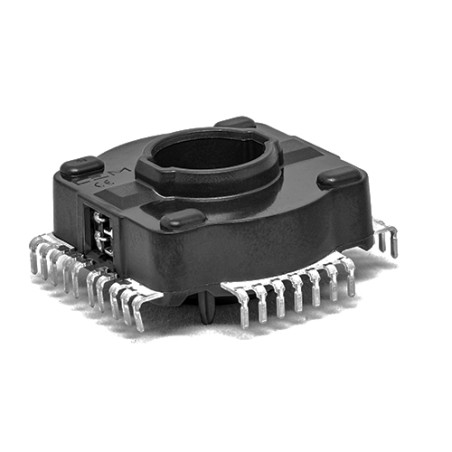

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: LEM

HC16F 1000-S00 áramátalakító

  • HC16F 1000-S00
  • Accuracy 1.75
  • Prąd znamionowy (A) 1000
  • Elsődleges jel [AC / AC+DC / DC] AC+DC
  • Tápfeszültség [V] 5
  • Szerelés [THT / SMD / DIN / Panelre / Elsődleges sínre szerelhető] THT
  • Alkalmazás Autóvezetés/Vezetés
  • Kimeneti jel típusa [áram/feszültség] feszültség
  • Minimális üzemi hőmérséklet [°C] -40
  • Maximális üzemi hőmérséklet [°C] 125
  • Frekvenciaátvitel (-3dB) [kHz] 40
  • Visszacsatolási hurok [nyitott / zárt] // Eta technológia nyitott

Műszaki adatok

Leírás

A HC16F családot nagy teljesítményű, nagy- és kisfeszültségű autóipari alkalmazásokban DC, AC vagy impulzusáramok elektronikus mérésére tervezték, galvanikus leválasztással az elsődleges (nagy teljesítményű) áramkör és a másodlagos (elektronikus) áramkör között. A HC16F család különböző árammérési tartományokat kínál ugyanabban a házban.

Főbb jellemzők
  • Nyílt hurkú Hall-effektusú átalakító
  • Nagy- és kisfeszültségű alkalmazások
  • Unipoláris +5 V DC tápegység
  • Kimeneti feszültség: teljes metrikus áttétel (érzékenységi és eltolási tartományokban)
  • Kompakt kialakítás NYÁK-ba szereléshez
  • Dupla légréses átalakító
  • Kompakt méret
  • Galvanikus leválasztás
  • Nagyon jó linearitás
Alkalmazások
  • Elektromos tápegység Kormányzás
  • Indítók
  • Átalakítók
  • Motorhajtás alkalmazás
Műszaki adatok
Paraméter Érték
Elsődleges áram mérési tartománya Ipm ±1000A
Átlagos érzékenység Uc=5V tápfeszültségnél 2,00 mV/A
Átlagos érzékenység eltolási feszültsége Uc=5V tápfeszültségnél 2,5V
Tápfeszültség 5V
Érzékenység áramfelvétele tápfeszültségnél Uc=5V 28mA
Átlagos érzékenységi hiba ±0,3%
Átlagos elektromos eltolási feszültség ±3mV
Átlagos mágneses eltolási feszültség ±2mV
Átlagos linearitási hiba ±0,5%·Ipm
Tárolási hőmérséklet -40÷125°C
Működési Hőmérséklet -40÷125°C
Elektrosztatikus kisülési feszültség 2kV
Súly 29g
