Proudový převodník HMSR 20-SMS
Proudový převodník HMSR 20-SMS

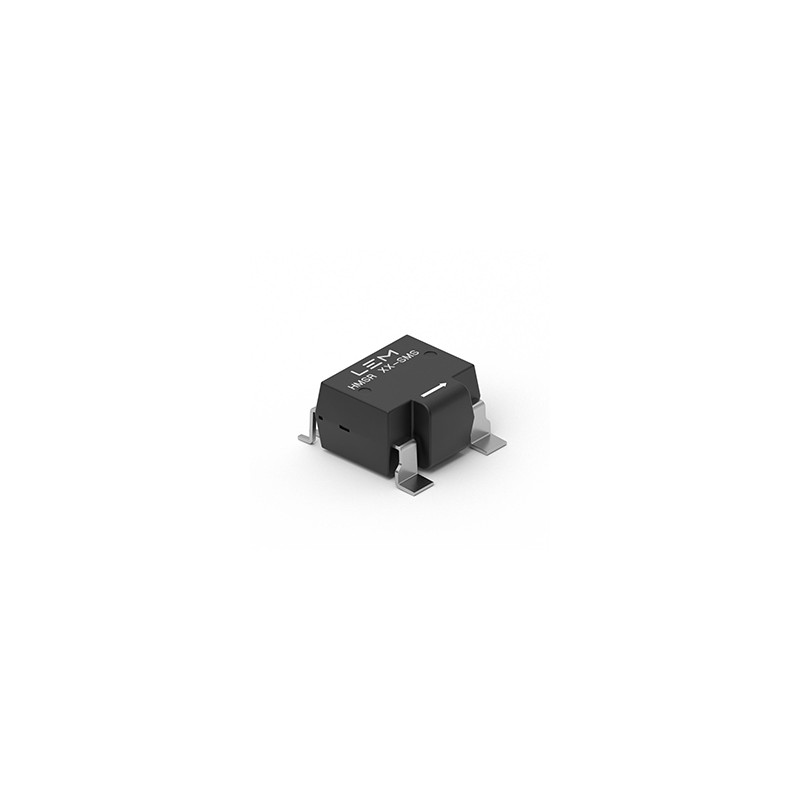

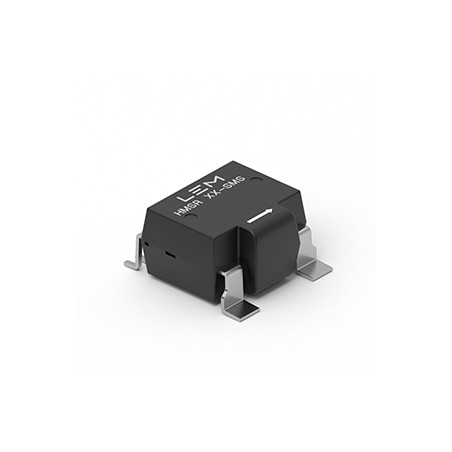

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: LEM

Proudový převodník HMSR 20-SMS

  • HMSR 20-SMS
  • Přesnost 1.25
  • Jmenovitý proud (A) 20
  • Primární signál [AC / AC+DC / DC] AC+DC
  • Napájecí napětí [V] 5
  • Montáž [THT / SMD / DIN / Panel / Na primární lištu] SMD
  • Aplikace Pohony/Obnovitelné zdroje energie
  • Typ výstupního signálu [proud/napětí] napětí
  • Minimální provozní teplota [°C] -40
  • Maximální provozní teplota [°C] 125
  • Frekvenční charakteristika (-3dB) [kHz] 300
  • Smyčka zpětné vazby [otevřená / uzavřená] // technologie Eta OTEVŘENO

Popis

HMSR je nová generace silně izolovaných integrovaných proudových senzorů od společnosti LEM. Tato produktová řada nabízí robustní, kompaktní a vysoce přesné řešení pro měření stejnosměrných a střídavých proudů ve všech vysoce náročných spínacích výkonových aplikacích pro komerční i průmyslové aplikace. HMSR je senzor s otevřenou smyčkou na bázi mikrojádra se zesílenou izolací a detekcí nadproudu (konfigurovatelný uživatelem a nastavený z výroby). Díky těmto vlastnostem je zařízení vhodné pro vysokonapěťové aplikace vyžadující vysokou přesnost a silnou imunitu vůči vnějšímu poli. Primární vodič (piny 1 a 8) má velmi nízký elektrický odpor a specializované kontaktní plošky navržené tak, aby odolaly vysokým nárazovým proudům, jako jsou údery blesku. HMSR měří magnetické pole generované proudem protékajícím měděnou primární cestou zařízení. Díky použití mikrojádrového magnetického jádra je HMSR imunní vůči vnějším polím, což z něj činí zařízení vhodné pro aplikace výkonové elektroniky s vysokou úrovní rušení. Zesílená izolace mezi primárním (piny 1 a 8) a sekundárním (piny 9 až 15) nabízí HSMR malé a cenově efektivní řešení pro měření proudu na straně vysokého napětí ve srovnání s řešeními s odporovou izolací.

Klíčové vlastnosti

  • Vícerozsahový převodník proudu s otevřenou smyčkou
  • Napěťový výstup
  • Dvojitá detekce nadproudu
  • Jednoduché napájení +5 V
  • Galvanické oddělení mezi primárním a sekundárním obvodem
  • Nízká spotřeba energie
  • Kompaktní konstrukce pro SMT montáž
  • Kalibrováno ve výrobě
  • Široké pásmo, magnetické jádro s ultranízkými ztrátami
  • Nízký profil: v=6 mm
  • Malé rozměry
  • Nízký elektrický odpor 0,76 mΩ
  • Zesílený izolace
  • Vysoké rozlišení
  • Vysoká odolnost vůči vnějšímu rušení
  • Impulzní proud blesku ≤ 20 kA

Aplikace

  • Malé pohony
  • Střídače HVAC
  • Zařízení
  • Solární střídače

Technické údaje

Parametr Hodnota
Maximální napájecí napětí 8 V
Maximální napájecí napětí (během provozu; -40÷125°C) 6,5V
Napětí elektrostatického výboje (HBM) 2kV
Napětí elektrostatického výboje (CDM) 500V
Maximální výstupní proudový zdroj 25mA
Maximální vstupní proud 50mA
Maximální teplota spoje 150°C
Provozní Teplota -40÷125°C
Skladovací teplota -55÷165°C
Hmotnost 1,4g
Jmenovitý primární proud Ip 20A
Rozsah měření primárního proudu ±50A
Interní referenční napětí pro Ip=0 2,5V
Stejnosměrné napájení Napětí 5V
Spotřeba stejnosměrného proudu 20mA
Jmenovitá citlivost 40 mV/A (pro jmenovitý proud 800mV)
Citlivost chyby ±0,75%
