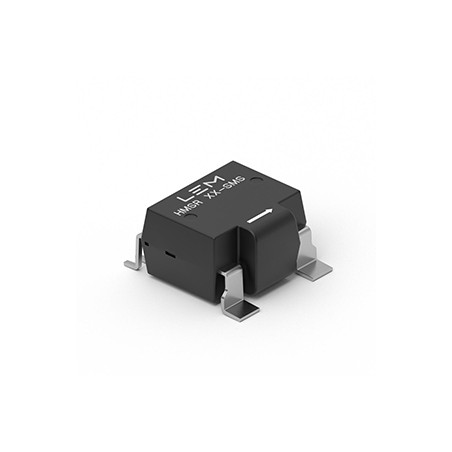

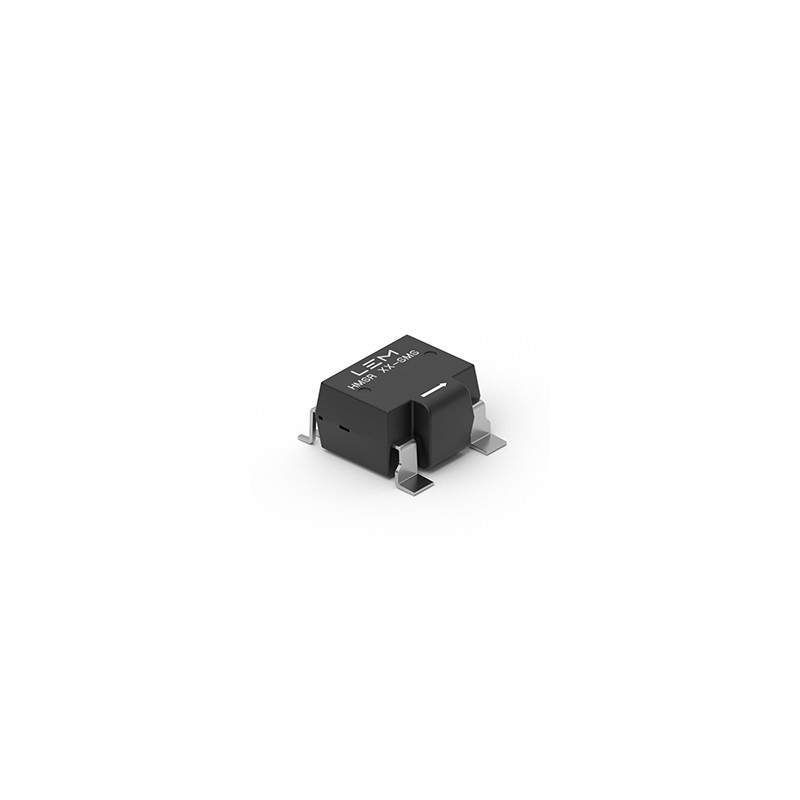

Transducteur de courant HMSR 20-SMS
Transducteur de courant HMSR 20-SMS

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: LEM

Transducteur de courant HMSR 20-SMS

  • HMSR 20-SMS
  • Précision 1.25
  • Courant nominal (A) 20
  • Signal primaire [AC / AC+DC / DC] AC+DC
  • Tension d'alimentation [V] 5
  • Montage [THT / SMD / DIN / Panneau / Sur rail principal] SMD
  • Application Entraînements/Énergies renouvelables
  • Type de signal de sortie [courant/tension] tension
  • Température minimale de fonctionnement [°C] -40
  • Température de fonctionnement maximale [°C] 125
  • Réponse en fréquence (-3 dB) [kHz] 300
  • Boucle de rétroaction [ouverte / fermée] // technologie Eta ouvrir

Description

Le HMSR est une nouvelle génération de capteurs de courant intégrés à isolation renforcée de LEM. Cette gamme de produits offre une solution robuste, compacte et de haute précision pour la mesure des courants continus et alternatifs dans toutes les applications de puissance à découpage exigeantes, tant pour les applications commerciales qu'industrielles. Le HMSR est un capteur à boucle ouverte à micro-noyau, doté d'une isolation renforcée et d'une détection de surintensité (configurable par l'utilisateur et paramétrable en usine). Ces caractéristiques le rendent idéal pour les applications haute tension nécessitant une grande précision et une forte immunité aux champs externes. Le conducteur principal (broches 1 et 8) présente une très faible résistance électrique et des pastilles dédiées conçues pour résister aux surintensités élevées, telles que celles provoquées par la foudre. Le HMSR mesure le champ magnétique généré par le courant circulant dans son circuit primaire en cuivre. Grâce à l'utilisation d'un micro-noyau magnétique, le HMSR est insensible aux champs externes, ce qui le rend parfaitement adapté aux applications d'électronique de puissance soumises à de fortes interférences. L'isolation renforcée entre le primaire (broches 1 et 8) et le secondaire (broches 9 à 15) confère au HSMR une solution compacte et économique pour la mesure du courant côté haut, comparée aux solutions à isolation résistive. Caractéristiques principales Transducteur de courant à boucle ouverte multi-gamme Sortie tension Détection de surintensité double Alimentation unique +5 V Isolation galvanique entre les circuits primaire et secondaire Faible consommation Conception compacte pour montage CMS Calibrage en usine Noyau magnétique à large bande passante et à très faibles pertes Profil bas : h = 6 mm Encombrement réduit Faible résistance électrique 0,76 mΩ

  • Isolation renforcée
  • Haute résolution
  • Haute immunité aux interférences externes
  • Courant d'impulsion de foudre ≤ 20 kA

    • Applications

    • Petits variateurs
    • Onduleurs CVC
    • Dispositifs
    • Onduleurs solaires

    Caractéristiques techniques

    Paramètre Valeur
    Puissance maximale Tension 8 V
    Tension d'alimentation maximale (en fonctionnement ; -40 à 125 °C) 6,5 V
    Tension de décharge électrostatique (HBM) 2 kV
    Tension de décharge électrostatique (CDM) 500 V
    Courant de sortie maximal 25 mA
    Courant d'entrée maximal 50 mA
    Tension de jonction maximale Température 150 °C
    Température de fonctionnement -40 à 125 °C
    Température de stockage -55 à 165 °C
    Poids 1,4 g
    Courant primaire nominal Ip 20 A
    Plage de mesure du courant primaire ±50 A
    Tension de référence interne pour Ip=0 2,5 V
    Tension d'alimentation CC 5 V
    Consommation de courant CC 20 mA
    Sensibilité nominale 40 mV/A (pour un courant nominal de 800 mV)
    Sensibilité d'erreur ±0,75 %
    Moins
    Lire la suite
