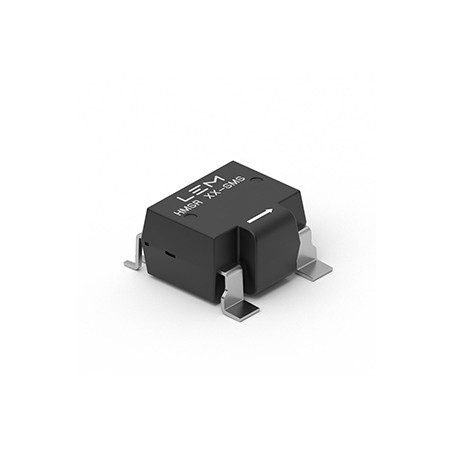

Перетворювач струму HMSR 20-SMS
Перетворювач струму HMSR 20-SMS

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

please use latin characters

Producent: LEM

Перетворювач струму HMSR 20-SMS

  • HMSR 20-SMS
  • Точність 1.25
  • Номінальний струм (А) 20
  • Основний сигнал [AC / AC+DC / DC] AC+DC
  • Напруга живлення [В] 5
  • Монтаж [THT / SMD / DIN / панель / на первинну рейку] SMD
  • Додаток Приводи/Відновлювана енергія
  • Тип вихідного сигналу [струм/напруга] напруга
  • Мінімальна робоча температура [°C] -40
  • Максимальна робоча температура [°C] 125
  • Частотна характеристика (-3 дБ) [кГц] 300
  • Петля зворотного зв'язку [відкрита / закрита] // технологія Eta ВІДЧИНЕНО

Опис

HMSR – це нове покоління щільно ізольованих інтегрованих датчиків струму від LEM. Це сімейство продуктів пропонує надійне, компактне та високоточне рішення для вимірювання постійного та змінного струму у всіх вимогливих комутаційних силових пристроях для комерційних та промислових застосувань. HMSR – це датчик з розімкнутим контуром на основі мікросерця, посиленою ізоляцією та виявленням перевантаження по струму (налаштовується користувачем та встановлюється на заводі). Ці характеристики роблять пристрій придатним для високовольтних застосувань, що вимагають високої точності та сильної стійкості до зовнішнього поля. Первинний провідник (виводи 1 та 8) має дуже низький електричний опір та спеціальні контактні площадки, розроблені для витримування високих імпульсних струмів, таких як удари блискавки. HMSR вимірює магнітне поле, що генерується струмом, що протікає в мідному первинному шляху пристрою. Завдяки використанню мікросерця магнітного осердя, HMSR стійкий до зовнішніх полів, що робить пристрій добре придатним для застосувань силової електроніки з високим рівнем перешкод. Посилена ізоляція між первинною (виводи 1 та 8) та вторинною (виводи 9–15) пропонує HSMR невелике та економічно ефективне рішення для вимірювання струму на стороні високого тиску порівняно з резистивними ізоляційними рішеннями.

Основні характеристики

  • Багатодіапазонний перетворювач струму з розімкнутим контуром
  • Вихід напруги
  • Подвійне виявлення перевантаження по струму
  • Одинарне живлення +5 В
  • Гальванічна ізоляція між первинною та вторинною ланцюгами
  • Низьке енергоспоживання
  • Компактний дизайн для поверхневого монтажу
  • Заводське калібрування
  • Широка смуга пропускання, магнітний сердечник з наднизькими втратами
  • Низький профіль: h=6 мм
  • Малий розмір
  • Низький електричний опір 0,76 мОм
  • Посилений ізоляція
  • Висока роздільна здатність
  • Висока стійкість до зовнішніх перешкод
  • Імпульсний струм блискавки ≤ 20 кА

Застосування

  • Малі приводи
  • Інвертори HVAC
  • Пристрої
  • Сонячні інвертори

Технічні дані

Параметр Значення
Максимальна напруга живлення 8 В
Максимальна напруга живлення (під час роботи; -40÷125°C) 6,5 В
Напруга електростатичного розряду (HBM) 2 кВ
Напруга електростатичного розряду (CDM) 500 В
Максимальний вихідний струм джерела 25 мА
Максимальний вхідний струм 50 мА
Максимальна температура переходу 150°C
Робочий режим Температура -40÷125°C
Температура зберігання -55÷165°C
Вага 1.4 г
Номінальний первинний струм Ip 20A
Діапазон вимірювання первинного струму ±50A
Внутрішня опорна напруга для Ip=0 2.5V
Живо постійного струму Напруга 5 В
Споживання постійного струму 20 мА
Номінальна чутливість 40 мВ/А (для номінального струму 800 мВ)
Чутливість до похибки ±0,75%
