Proudový převodník HO 128-NP
Proudový převodník HO 128-NP

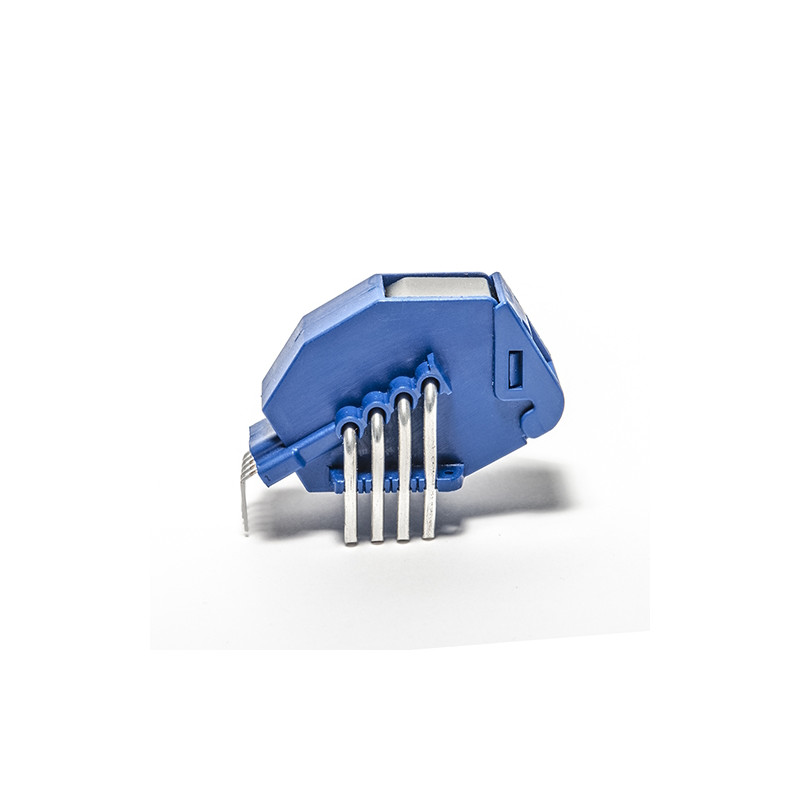

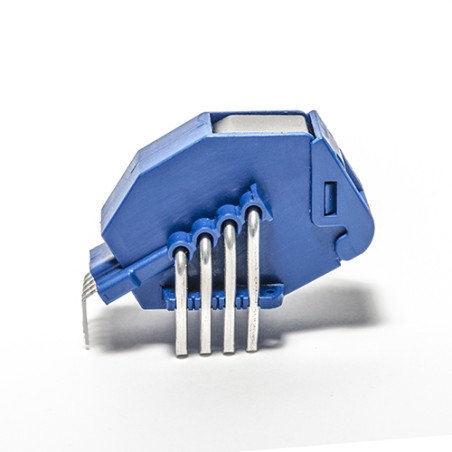

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: LEM

Proudový převodník HO 128-NP

  • HO 128-NP
  • Přesnost 1.5
  • Jmenovitý proud (A) 128
  • Primární signál [AC / AC+DC / DC] AC+DC
  • Napájecí napětí [V] 5
  • Montáž [THT / SMD / DIN / Panel / Na primární lištu] THT
  • Aplikace Pohony/Napájecí zdroje/Obnovitelné zdroje energie/Svařování
  • Typ výstupního signálu [proud/napětí] napětí
  • Minimální provozní teplota [°C] -40
  • Maximální provozní teplota [°C] 105
  • Frekvenční charakteristika (-3dB) [kHz] 350
  • Smyčka zpětné vazby [otevřená / uzavřená] // technologie Eta OTEVŘENO

Popis

Určeno pro elektronické měření proudu: stejnosměrného, ​​střídavého, pulzního atd., s galvanickým oddělením mezi primárním a sekundárním obvodem.

Hlavní vlastnosti

  • Vícerozsahový převodník proudu s otevřenou smyčkou
  • Napěťový výstup
  • Jednoduché napájení +5 V
  • Detekce nadproudu 2,93 × IPN (špičková hodnota)
  • Ovládání EEPROM
  • Galvanické oddělení mezi primárním a sekundárním obvodem
  • Nízká spotřeba energie
  • Kompaktní konstrukce pro montáž THT
  • Kalibrováno z výroby
  • Nízký drift ofsetu
  • Přetížený Uref
  • Izolační vzdálenost 8 mm
  • Rychlý odezva

Aplikace

  • Pohony střídavého proudu a servomotory s proměnnou rychlostí
  • Statické měniče pro pohony stejnosměrných motorů
  • Aplikace napájené z baterií
  • Zdroje nepřerušitelného napájení (UPS)
  • Spínané zdroje napájení (SMPS)
  • Zdroje napájení pro svařovací aplikace
  • Spojovací krabice
  • Solární střídač na straně stejnosměrného proudu střídače (MPPT)

Technické údaje

Parametr Velikost
Maximální napájení Napětí 8V
Maximální napájecí napětí (bez vstupu do vlastních režimů) 6,5V
Maximální teplota primárního vodiče 120 °C
Napětí elektrostatického výboje 2 kV
Sekundární napájecí napětí 5 V DC
Výstupní napětí 0÷5V
Provozní Teplota -40÷105°C
Skladovací teplota -40÷105°C
Hmotnost 31g
Jmenovitý primární efektivní proud 128A
Primární měřicí rozsah proudu ±320A
Jmenovité napájecí napětí 5V
Spotřeba proudu 19mA
Referenční napětí (Výstup) 2,5 V
Referenční napětí (vstup) 0,5 ÷ 2,65 V
Jmenovitá citlivost 13,333 mV/A (800 mV pro jmenovitý proud Ip)
Citlivost chyby ±0,75 %
