ХО 128-НП струјни претварач
ХО 128-НП струјни претварач

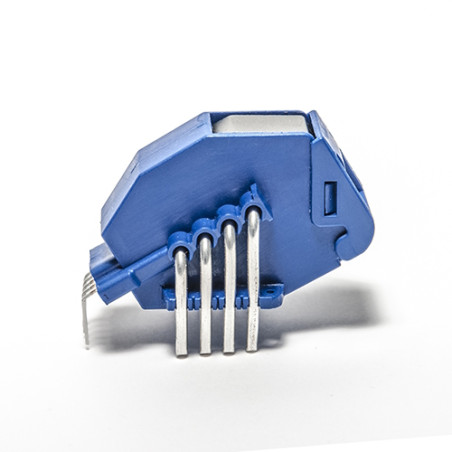

Фотографије су само у информативне сврхе. Погледајте спецификацију производа

please use latin characters

Произвођач: LEM

ХО 128-НП струјни претварач

  • HO 128-NP
  • Тачност 1.5
  • Nazivna struja (A) 128
  • Примарни сигнал [AC / AC+DC / DC] AC+DC
  • Напон напајања [V] 5
  • Монтажа [THT / SMD / DIN / Панел / На примарну шину] THT
  • Апликација Погони/Напајања/Обновљива енергија/Заваривање
  • Тип излазног сигнала [струја/напон] напон
  • Минимална радна температура [°C] -40
  • Максимална радна температура [°C] 105
  • Фреквентни одзив (-3dB) [kHz] 350
  • Петља повратне спреге [отворена / затворена] // Eta технологија отворено

Опис

Дизајниран за електронско мерење струје: једносмерне, наизменичне, импулсне итд., са галванском изолацијом између примарног и секундарног кола.

Главне карактеристике

  • Претварач струје са више опсега у отвореној петљи
  • Напонски излаз
  • Једно напајање од +5 V
  • Детекција прекомерне струје 2,93 × IPN (вршна вредност)
  • EEPROM контрола
  • Галванска изолација између примарног и секундарног кола
  • Ниска потрошња енергије
  • Компактни дизајн за THT монтажу
  • Фабрички калибрисан
  • Мали помак померања
  • Прекомерни Uref
  • Изолациони размак од 8 mm
  • Брзо одговор

Примене

  • АЦ погони са променљивом брзином и серво мотори
  • Статички конвертори за погоне једносмерних мотора
  • Примене са батеријским напајањем
  • Непрекидни извори напајања (UPS)
  • Прекидачи напајања (SMPS)
  • Напајања за примене заваривања
  • Разводна кутија
  • Соларни инвертор на једносмерној страни инвертора (MPPT)

Технички подаци

Параметар Величина
Максимално напајање Напон 8V
Максимални напон напајања (без уласка у прилагођене режиме) 6,5V
Максимална температура примарног проводника 120°C
Напон електростатичког пражњења 2kV
Секундарни напон напајања 5V DC
Излазни напон 0÷5V
Радни Температура -40÷105°C
Температура складиштења -40÷105°C
Тежина 31g
Називна примарна RMS струја 128A
Примарни мерни опсег струје ±320A
Називни напон напајања 5V
Потрошња струје 19mA
Референтни напон (Излаз) 2,5 V
Референтни напон (Улаз) 0,5 ÷ 2,65 V
Називна осетљивост 13,333 mV/A (800 mV за називну струју Ip)
Осетљивост на грешку ±0,75%
