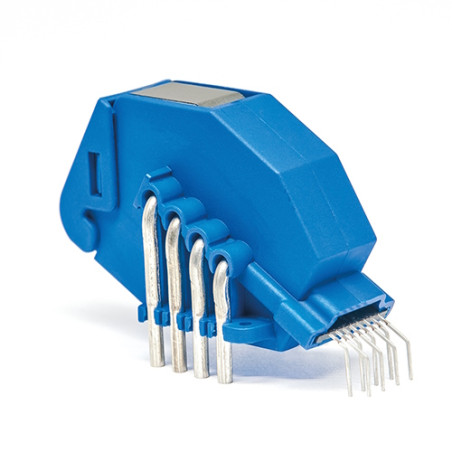

Proudový převodník HO 80-NPW
Proudový převodník HO 80-NPW

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: LEM

Proudový převodník HO 80-NPW

  • HO 80-NPW
  • Přesnost 1.25
  • Jmenovitý proud (A) 80
  • Primární signál [AC / AC+DC / DC] AC+DC
  • Napájecí napětí [V] 5
  • Montáž [THT / SMD / DIN / Panel / Na primární lištu] THT
  • Aplikace Automatizavimas / Ryšys, neobhіdní energetinis / mokslinis pristroї
  • Typ výstupního signálu [proud/napětí] napětí
  • Minimální provozní teplota [°C] -40
  • Maximální provozní teplota [°C] 105
  • Frekvenční charakteristika (-3dB) [kHz] 100
  • Smyčka zpětné vazby [otevřená / uzavřená] // technologie Eta OTEVŘENO

Popis

Bitový proud výstup z vestavěného modulátoru Sigma Delta. Pro elektronické měření proudu: stejnosměrného, ​​střídavého, pulzního..., s galvanickým oddělením mezi primárním a sekundárním vinutím.

Hlavní vlastnosti

  • Vícerozsahový převodník proudu s otevřenou smyčkou
  • Bitový výstup z modulátoru Sigma-Delta 2. řádu, modulace pulzní hustoty (PDM)
  • Jednoduché napájení +5 V
  • Detekce nadproudu 2,97 × IPN (špičková hodnota)
  • Řízení EEPROM
  • Galvanické oddělení mezi primárním a sekundárním vinutím
  • Nízká spotřeba energie
  • Kompaktní konstrukce pro montáž na desku plošných spojů THT
  • Kalibrace z výroby
  • Nízký driftový offset
  • Vzdálenost 8 mm
  • Rychlá odezva

Aplikace

  • Proměnná Střídavé pohony a servomotory s regulací otáček
  • Statické měniče pro pohony stejnosměrných motorů
  • Aplikace napájené z baterií
  • Zdroje nepřerušitelného napájení (UPS)
  • Spínané zdroje napájení (SMPS)
  • Zdroje napájení pro svařovací aplikace
  • Spojovací krabice
  • Solární střídač na stejnosměrné straně střídače (MPPT)

Technické údaje

Parametr Velikost
Maximální napájení Napětí 8V
Maximální napájecí napětí (bez vstupu do vlastních režimů) 6,5V
Maximální teplota primárního vodiče 120 °C
Napětí elektrostatického výboje 2 kV
Sekundární napájecí napětí 5 V DC
Výstupní napětí 0÷5V
Provozní Teplota -40÷105°C
Skladovací teplota -40÷105°C
Hmotnost 31g
Jmenovitý primární proud (RMS) 80A
Primární měřicí rozsah proudu ±200A
Jmenovité napájecí napětí 5V
Spotřeba proudu 24mA
Jmenovitý Citlivost 0,1333 %/A (16 % pro jmenovitý proud Ip)
Chyba citlivosti ±0,75 %
