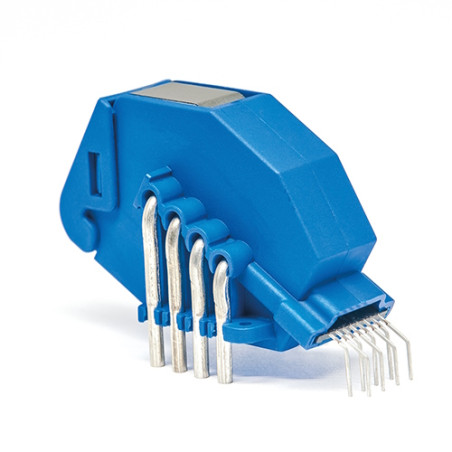

Transductor de corriente HO 80-NPW
Transductor de corriente HO 80-NPW

Las fotos son solo para fines informativos. Ver especificaciones de producto

please use latin characters

Fabricante: LEM

Transductor de corriente HO 80-NPW

  • HO 80-NPW
  • Precisión 1.25
  • Corriente nominal (A) 80
  • Señal primaria [CA / CA+CC / CC] AC+DC
  • Tensión de alimentación [V] 5
  • Montaje [THT / SMD / DIN / Panel / En riel principal] THT
  • Aplicación Automatizamas / rishis, необхидни енергетинис / мокслинис pristroi
  • Tipo de señal de salida [corriente/tensión] Voltaje
  • Temperatura mínima de funcionamiento [°C] -40
  • Temperatura máxima de funcionamiento [°C] 105
  • Respuesta en frecuencia (-3dB) [kHz] 100
  • Bucle de retroalimentación [abierto / cerrado] // tecnología Eta abierto

Descripción

Salida de flujo de bits del modulador Sigma Delta integrado. Para medición electrónica de corriente: CC, CA, pulsada..., con aislamiento galvánico entre primario y secundario.

Características principales

  • Transductor de corriente de lazo abierto multirango
  • Salida de flujo de bits desde un modulador sigma-delta de segundo orden, modulación de densidad de pulsos (PDM)
  • Alimentación única de +5 V
  • Detección de sobrecorriente 2,97 × IPN (valor de pico)
  • Control de EEPROM
  • Aislamiento galvánico entre primario y secundario
  • Bajo consumo de energía
  • Diseño compacto para montaje en PCB THT
  • Calibración de fábrica
  • Baja desviación
  • Espacio libre de 8 mm
  • Rápido Respuesta

Aplicaciones

  • Variadores de velocidad CA y servomotores
  • Convertidores estáticos para variadores de velocidad de motores CC
  • Aplicaciones alimentadas por batería
  • Sistemas de alimentación ininterrumpida (SAI)
  • Fuentes de alimentación de modo conmutado (SMPS)
  • Fuentes de alimentación para aplicaciones de soldadura
  • Caja de conexiones
  • Inversor solar en el lado de CC del inversor (MPPT)

Datos técnicos

Parámetro Tamaño
Voltaje máximo de alimentación 8 V
Voltaje máximo de alimentación (sin acceder a modos personalizados) 6,5 V
Temperatura máxima del conductor primario 120 °C
Voltaje de descarga electrostática 2 kV
Voltaje de alimentación secundaria 5 V CC
Salida Voltaje 0÷5 V
Temperatura de funcionamiento -40÷105 °C
Temperatura de almacenamiento -40÷105 °C
Peso 31 g
Corriente primaria nominal RMS 80 A
Corriente del rango de medición primaria ±200 A
Alimentación nominal Voltaje 5 V
Consumo de corriente 24 mA
Sensibilidad nominal 0,1333 %/A (16 % para la corriente nominal Ip)
Error de sensibilidad ±0,75 %
