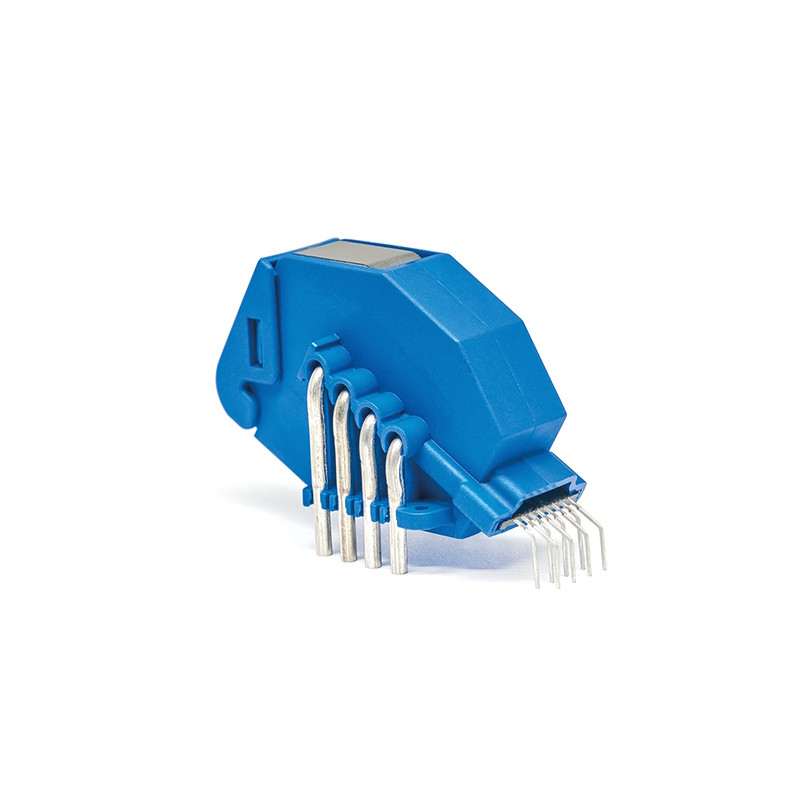

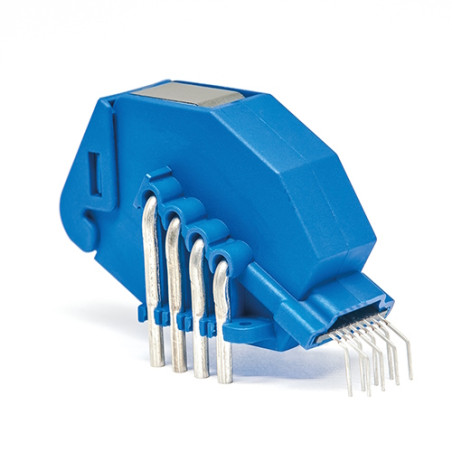

Transducteur de courant HO 80-NPW
Transducteur de courant HO 80-NPW

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: LEM

Transducteur de courant HO 80-NPW

  • HO 80-NPW
  • Précision 1.25
  • Courant nominal (A) 80
  • Signal primaire [AC / AC+DC / DC] AC+DC
  • Tension d'alimentation [V] 5
  • Montage [THT / SMD / DIN / Panneau / Sur rail principal] THT
  • Application Automatizavimas / Ryšys, neobhіdní energetinis / mokslinis pristroї
  • Type de signal de sortie [courant/tension] tension
  • Température minimale de fonctionnement [°C] -40
  • Température de fonctionnement maximale [°C] 105
  • Réponse en fréquence (-3 dB) [kHz] 100
  • Boucle de rétroaction [ouverte / fermée] // technologie Eta ouvrir

Description

Sortie du flux binaire du modulateur Sigma Delta intégré. Pour la mesure de courant électronique : continu, alternatif, pulsé… avec isolation galvanique entre le primaire et le secondaire.

Caractéristiques principales

  • Transducteur de courant à boucle ouverte multi-gamme
  • Sortie binaire d'un modulateur Sigma-Delta du 2e ordre, modulation de densité d'impulsions (PDM)
  • Alimentation unique de +5 V
  • Détection de surintensité : 2,97 × IPN (valeur de crête)
  • Contrôle par EEPROM
  • Isolation galvanique entre le primaire et le secondaire
  • Faible consommation d'énergie
  • Conception compacte pour montage sur circuit imprimé THT
  • Calibré en usine
  • Faible dérive de l'offset
  • Dégagement de 8 mm
  • Rapide Réponse

Applications

  • Variateurs de vitesse CA et servomoteurs
  • Convertisseurs statiques pour variateurs de vitesse de moteurs CC
  • Applications alimentées par batterie
  • Onduleurs (UPS)
  • Alimentations à découpage (SMPS)
  • Alimentations pour applications de soudage
  • Boîte de jonction
  • Onduleur solaire côté CC (MPPT)

Caractéristiques techniques

Paramètre Taille
Tension d'alimentation maximale 8 V
Tension d'alimentation maximale (hors modes personnalisés) 6,5 V
Température maximale du conducteur primaire 120 °C
Tension de décharge électrostatique 2 kV
Tension d'alimentation secondaire 5 V CC
Sortie Tension 0 à 5 V
Température de fonctionnement -40 à 105 °C
Température de stockage -40 à 105 °C
Poids 31 g
Courant primaire nominal efficace 80 A
Plage de mesure du courant primaire ±200 A
Alimentation nominale Tension 5 V
Consommation de courant 24 mA
Sensibilité nominale 0,1333 %/A (16 % pour le courant nominal Ip)
Erreur de sensibilité ±0,75 %
