Proudový převodník HTFS 200-P
Proudový převodník HTFS 200-P

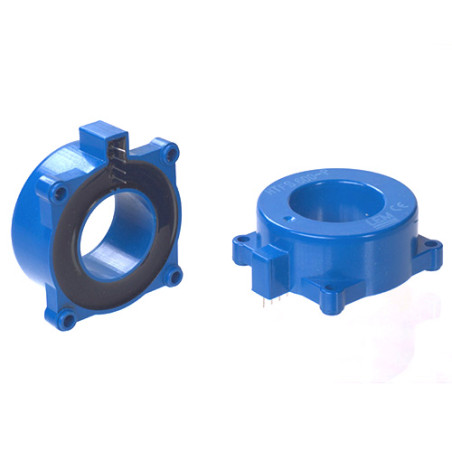

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: LEM

Proudový převodník HTFS 200-P

  • HTFS 200-P
  • Přesnost 1
  • Jmenovitý proud (A) 200
  • Primární signál [AC / AC+DC / DC] AC+DC
  • Napájecí napětí [V] 5
  • Montáž [THT / SMD / DIN / Panel / Na primární lištu] THT
  • Aplikace Automobilové pohony/napájecí zdroje/obnovitelné zdroje energie/svařovací stroje
  • Typ výstupního signálu [proud/napětí] napětí
  • Minimální provozní teplota [°C] -40
  • Maximální provozní teplota [°C] 105
  • Frekvenční charakteristika (-3dB) [kHz] 240
  • Smyčka zpětné vazby [otevřená / uzavřená] // technologie Eta OTEVŘENO

Popis:

Určeno pro elektronické měření proudu: stejnosměrného, ​​střídavého, pulzního atd., s galvanickým oddělením mezi primárním a sekundárním obvodem.

Hlavní vlastnosti:

  • Měření založené na Hallově jevu
  • Galvanické oddělení mezi primárním a sekundárním obvodem
  • Nízká spotřeba energie
  • Jednoduché napájení +5 V
  • Izolační plastové pouzdro v souladu s UL 94-V0
  • Montáž pomocí matic a šroubů M3
  • TA = -40…105 °C
  • Malé rozměry pro úsporu místa
  • Pouze jedno provedení pro široký rozsah jmenovitých proudů
  • Vysoká odolnost proti rušení Externí
  • Uref VSTUP/VÝSTUP

Použití:

  • Pohony vysokozdvižných vozíků
  • Pohony s proměnnou rychlostí střídavého proudu
  • Statické měniče pro pohony stejnosměrných motorů
  • Aplikace napájené z baterií
  • Zdroje nepřerušitelného napájení (UPS)
  • Spínané zdroje napájení (SMPS)
  • Zdroje napájení pro svařovací aplikace

Technické údaje:

ParametrHodnota
Jmenovitý primární efektivní proud (IPN)±200A
Rozsah měření primárního proudu (IPM)±300A
Výstupní napětí (analogové)pro Ipn: Uref±(1,25 IP/IPN)
Pro IP=0: Uref±0,025
Referenční napětíVýstupní napětí1/2 U_C±0,025V
Výstupní impedance UrefTypická 200Ω
Zatěžovací impedance Uref≥ 200kΩ
Výstupní vnitřní odpor< 5 Ω
Zatěžovací odpor≥ 2 kΩ
Napájecí napětí (±5 %) UC5 V
Spotřeba proudu19 mA
Chyba při primárním proudu Ipn a teplotě TA=25 °C≤ ±1 %
Frekvenční odezva (-3 dB)DC…240 kHz
Provozní teplota-40÷105°C
Skladovací teplota-40÷105°C
Hmotnost60g
Méně
Přečtěte si více
98,40 PLN
98,40 PLN Cena brutto / ks
80,00 PLN Čistá cena / ks
S DPH
Dostupnost: K dispozici množství ks: 7
1–2 pracovní dny Předpokládaná doba dodání / vyřízení objednávky. Doba plnění objednávky závisí na produkčních schopnostech.
