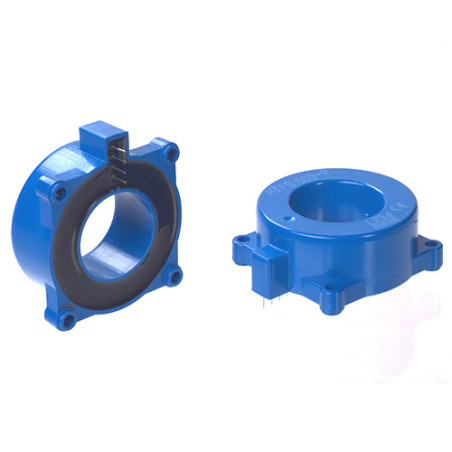

Перетворювач струму HTFS 200-P
Перетворювач струму HTFS 200-P

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

please use latin characters

Producent: LEM

Перетворювач струму HTFS 200-P

  • HTFS 200-P
  • Точність 1
  • Номінальний струм (А) 200
  • Основний сигнал [AC / AC+DC / DC] AC+DC
  • Напруга живлення [В] 5
  • Монтаж [THT / SMD / DIN / панель / на первинну рейку] THT
  • Додаток Автомобільні приводи/Джерела живлення/Відновлювані джерела енергії/Зварювальні апарати
  • Тип вихідного сигналу [струм/напруга] напруга
  • Мінімальна робоча температура [°C] -40
  • Максимальна робоча температура [°C] 105
  • Частотна характеристика (-3 дБ) [кГц] 240
  • Петля зворотного зв'язку [відкрита / закрита] // технологія Eta ВІДЧИНЕНО

Опис:

Призначений для електронного вимірювання струму: постійного, змінного, імпульсного тощо, з гальванічною розв'язкою між первинним та вторинним ланцюгами.

Основні характеристики:

  • Вимірювання на основі ефекту Холла
  • Гальванічна розв'язка між первинним та вторинним ланцюгами
  • Низьке енергоспоживання
  • Одинарне джерело живлення +5 В
  • Ізоляційний пластиковий корпус, що відповідає UL 94-V0
  • Кріплення за допомогою гайок та гвинтів M3
  • TA = -40…105°C
  • Малий розмір для економії місця
  • Тільки одна конструкція для широкого діапазону номінальних струмів
  • Висока стійкість до зовнішніх перешкод
  • Uref ВХІД/ВИХІД

Застосування:

  • Приводи вилкових навантажувачів
  • Приводи змінного струму зі змінною швидкістю
  • Статичні перетворювачі для приводів двигунів постійного струму
  • Застосування з живленням від акумуляторів
  • Джерела безперебійного живлення (ДБЖ)
  • Імпульсні джерела живлення (ІМП)
  • Джерела живлення для зварювальних робіт

Технічні дані:

ПараметрЗначення
Номінальний первинний середньоквадратичний струм (IPN)±200A
Діапазон вимірювання первинного струму (IPM)±300A
Вихідна напруга (аналогова)для Ipn: Uref±(1,25 IP/IPN)
Для IP=0: Uref±0,025
Опорна напругаВихідна напруга1/2 U_C±0,025V
Вихідний імпеданс UrefТипово 200Ω
Імпеданс навантаження Uref≥ 200kΩ
Вихідний внутрішній опір< 5Ω
Опір навантаження≥ 2 кОм
Напруга живлення (±5%) UC5 В
Споживаний струм19 мА
Похибка за первинного струму Ipn та температури TA=25°C≤ ±1%
Частотна характеристика (-3 дБ)DC…240 кГц
Робочий режим температура-40÷105°C
Температура зберігання-40÷105°C
Вага60 г
