ХТФС 200-П струјни претварач
ХТФС 200-П струјни претварач

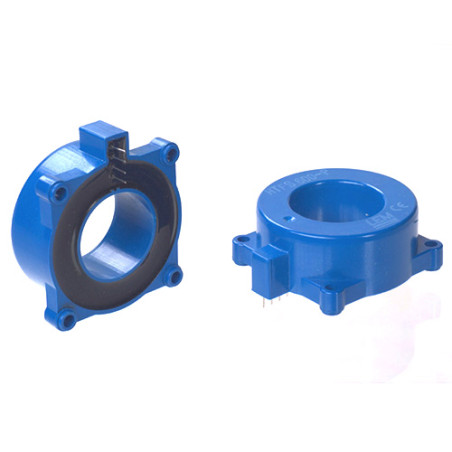

Фотографије су само у информативне сврхе. Погледајте спецификацију производа

please use latin characters

Произвођач: LEM

ХТФС 200-П струјни претварач

  • HTFS 200-P
  • Тачност 1
  • Nazivna struja (A) 200
  • Примарни сигнал [AC / AC+DC / DC] AC+DC
  • Напон напајања [V] 5
  • Монтажа [THT / SMD / DIN / Панел / На примарну шину] THT
  • Апликација Аутомобилски погони/напајања/обновљиви извори енергије/машине за заваривање
  • Тип излазног сигнала [струја/напон] напон
  • Минимална радна температура [°C] -40
  • Максимална радна температура [°C] 105
  • Фреквентни одзив (-3dB) [kHz] 240
  • Петља повратне спреге [отворена / затворена] // Eta технологија отворено

Опис:

Дизајнирано за електронско мерење струје: једносмерне, наизменичне, импулсне итд., са галванском изолацијом између примарног и секундарног кола.

Главне карактеристике:

  • Мерење засновано на Холовом ефекту
  • Галванска изолација између примарног и секундарног кола
  • Ниска потрошња енергије
  • Једноструко напајање од +5 V
  • Изолационо пластично кућиште у складу са UL 94-V0
  • Монтажа са M3 наврткама и вијцима
  • TA = -40…105°C
  • Мала величина ради уштеде простора
  • Само један дизајн за широк опсег номиналних струја
  • Висока имуност на спољне сметње
  • Uref УЛАЗ/ИЗЛАЗ

Примене:

  • Погони за виљушкаре
  • AC погони са променљивом брзином
  • Статички конвертори за погоне са једносмерним моторима
  • Примене са напајањем из батерија
  • Непрекидни извори напајања (UPS)
  • Прекидачи напајања (SMPS)
  • Напајања за заваривање

Технички подаци:

ПараметарВредност
Називна примарна RMS струја (IPN)±200A
Опсег мерења примарне струје (IPM)±300A
Излазни напон (аналогни)за Ipn: Uref±(1,25 IP/IPN)
За IP=0: Uref±0,025
Референтни напонИзлазни напон1/2 U_C±0,025V
Uref излазна импедансаТипично 200Ω
Uref импеданса оптерећења≥ 200kΩ
Излазни унутрашњи отпор< 5Ω
Отпор оптерећења≥ 2kΩ
Напон напајања (±5%) UC5V
Потрошња струје19mA
Грешка при примарној струји Ipn и температури TA=25°C≤ ±1%
Фреквентни одзив (-3dB)DC…240kHz
Радни режим температура-40÷105°C
Температура складиштења-40÷105°C
Тежина60g
Мање
Опширније
98,40 PLN
98,40 PLN Бруто цена / ком.
80,00 PLN Нето цена / ком.
Porez je uključen
Доступност: Доступан количина ком: 7
1 - 2 радна дана Предвиђено време испоруке / извршења налога. Време испуњења налога зависи од производних могућности.
