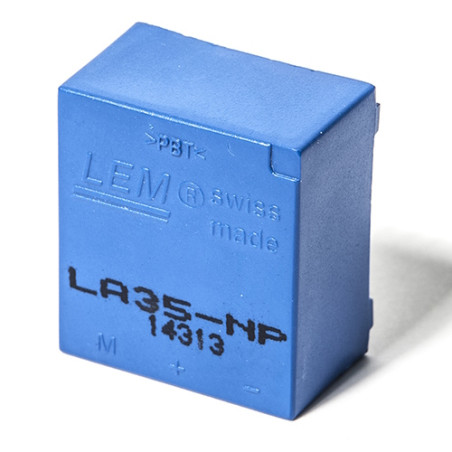

Proudový převodník LA 35-NP
Proudový převodník LA 35-NP

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: LEM

Proudový převodník LA 35-NP

  • LA 35-NP
  • Přesnost 0.5
  • Jmenovitý proud (A) 35
  • Primární signál [AC / AC+DC / DC] AC+DC
  • Napájecí napětí [V] ±15
  • Montáž [THT / SMD / DIN / Panel / Na primární lištu] THT
  • Aplikace Pohony/Napájecí zdroje/Obnovitelné zdroje energie/Svařování
  • Typ výstupního signálu [proud/napětí] napětí
  • Minimální provozní teplota [°C] -25
  • Maximální provozní teplota [°C] 70
  • Frekvenční charakteristika (-3dB) [kHz] 150
  • Smyčka zpětné vazby [otevřená / uzavřená] // technologie Eta Zakrytý

Proudový převodník LA 35-NP

Fotografie:

Fotografie není k dispozici

Popis:

Určeno pro elektronické měření proudu: stejnosměrného, ​​střídavého, pulzního atd., s galvanickým oddělením mezi primárním a sekundárním obvodem.

Hlavní vlastnosti:

  • Proudový převodník s uzavřenou smyčkou (kompenzovaný) využívající Hallův jev
  • Izolované plastové pouzdro dle UL 94-V0
  • Vynikající přesnost
  • Velmi dobrá linearita
  • Nízký teplotní drift
  • Optimalizovaná doba odezvy
  • Široké pásmo přenosu
  • Žádné vložené ztráty
  • Vysoká odolnost vůči vnějšímu rušení
  • Proudová kapacita přetížení

Použití:

  • Pohony střídavého proudu a servomotory s proměnnou rychlostí
  • Statické měniče pro pohony stejnosměrných motorů
  • Aplikace napájené z baterií
  • Zdroje nepřerušitelného napájení (UPS)
  • Spínané zdroje napájení (SMPS)
  • Zdroje napájení pro svařovací aplikace

Technické údaje:

Parametr Hodnota
Jmenovitý efektivní primární proud 25A
Rozsah měření primárního proudu 0…±36A
Měření odporu při: TA=70°C TA=85°C
RM min RM max RM min RM max
±15V ±25Amax 100Ω 320Ω 100Ω 315Ω
±36Amax 100Ω 190Ω 100Ω 185Ω
Jmenovitý sekundární proud (RMS) 25mA
Přenosový poměr 1-2-3-4-5: 1000
Napájecí napětí (±5 %) ±15 V
Spotřeba proudu 10 + ISmA
Chyba při IPN, TA=25 °C ±0,5 %
Frekvenční odezva (-1 dB) DC…150 kHz
Provozní teplota -40÷85°C
Skladovací teplota -40÷95°C
Odpor sekundárního vinutí při: TA=70°C 110Ω
TA=85°C 115Ω
Izolační odpor při: 500V, TA=25°C > 1500 MΩ
Hmotnost 22 g
Méně
Přečtěte si více
157,44 PLN
157,44 PLN Cena brutto / ks
128,00 PLN Čistá cena / ks
S DPH
Dostupnost: K dispozici množství ks: 2
